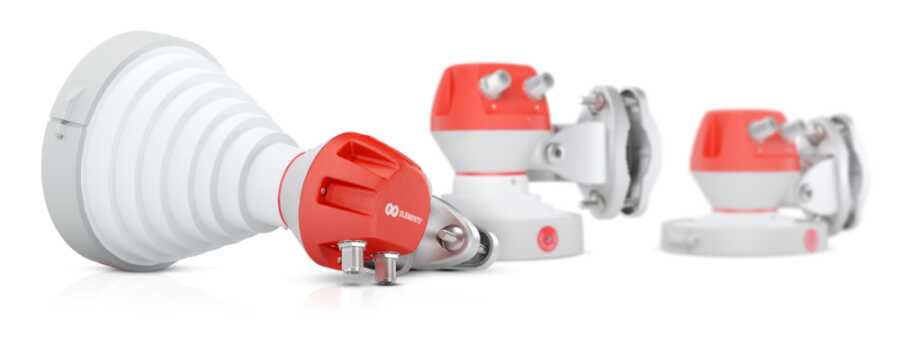

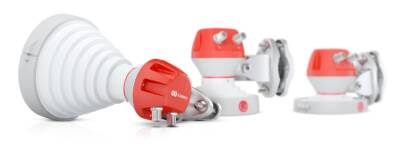

SH-CC-5-90

RF Elements SH-CC-5-90, 5 GHz bandında çalışan, 10 dBi kazanca sahip, 90° simetrik ışın genişliğine sahip horn antenidir. Bu anten, özellikle yüksek yoğunluklu erişim noktası kümeleri ve gürültülü ortamlarda üstün performans sağlamak üzere tasarlanmıştır. TwistPort™ konnektörü sayesinde, neredeyse kayıpsız bir bağlantı sunarak radyo cihazlarının kolay entegrasyonunu ve bakımını sağlar.

📡 Teknik Özellikler

• Frekans Aralığı: 5180 – 6100 MHz

• Kazanç: 10 dBi

• Işın Genişliği (-3 dB):

  • Yatay (Azimut): 67°

  • Dikey (Eğim): 67°

• Işın Genişliği (-6 dB):

  • Yatay (Azimut): 90°

  • Dikey (Eğim): 90°

• Ön-Arka Oranı: 38 dB

• Polarizasyon: Çift Doğrusal (H + V)

• Empedans: 50 Ohm

• VSWR (Maks.): 1.8

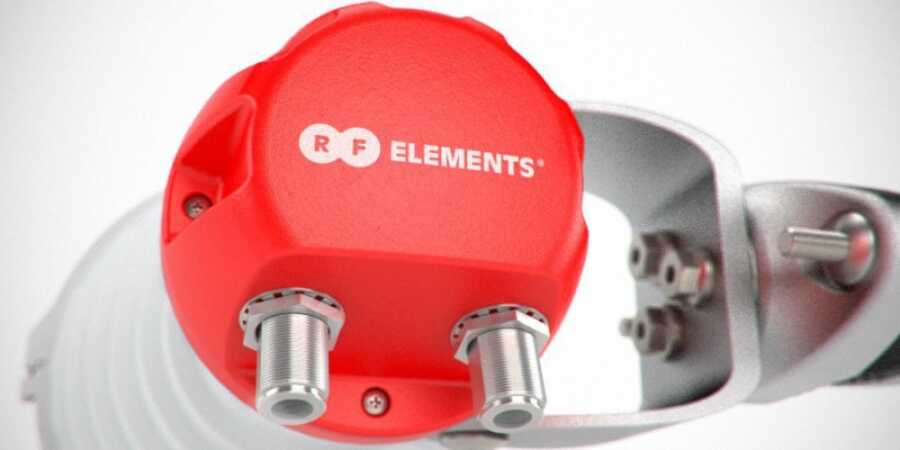

• Bağlantı Tipi: 2x N-female konnektör

• Anten Tipi: Horn

• Malzeme: UV dirençli ABS plastik, polikarbonat, polipropilen, alüminyum, paslanmaz çelik

• Koruma Sınıfı: IP55

• Çalışma Sıcaklığı: -30°C ila +55°C

• Rüzgar Dayanımı: 160 km/saat

• Rüzgar Yükü: 21 N @ 160 km/saat

• Mekanik Eğim: ±25°

• Montaj Direği Çapı: 15 – 86 mm

• Ağırlık: 1.7 kg (tek ünite), 2.4 kg (paketli)

• Boyutlar (Paketli): 32 × 20 × 22 cm

✅ Öne Çıkan Özellikler

• Simetrik Işın Yapısı: Yatay ve dikey düzlemlerde eşit ışın genişliği sağlayarak homojen kapsama alanı sunar.

• Yan Lobların Olmaması: Geleneksel sektör antenlerine kıyasla daha düşük parazit ve gürültü seviyeleri sağlar.

• BeamSwitch™ Özelliği: Antenin montajını 90° döndürerek farklı ışın açıları elde etme imkanı sunar.

• Dayanıklı Tasarım: Zorlu dış mekan koşullarına karşı dayanıklı malzemelerle üretilmiştir.

🔧 Uygulama Alanları

• Yüksek Yoğunluklu Erişim Noktaları: Birden fazla erişim noktasının yakın konumlandırıldığı alanlarda ideal performans sağlar.

• Gürültülü Ortamlar: Yan lobların olmaması sayesinde parazit seviyelerini minimize eder.

• WISP Dağıtımları: Geniş frekans aralığında sabit performans gerektiren kablosuz internet servis sağlayıcıları için uygundur.
