SH-CC-5-40

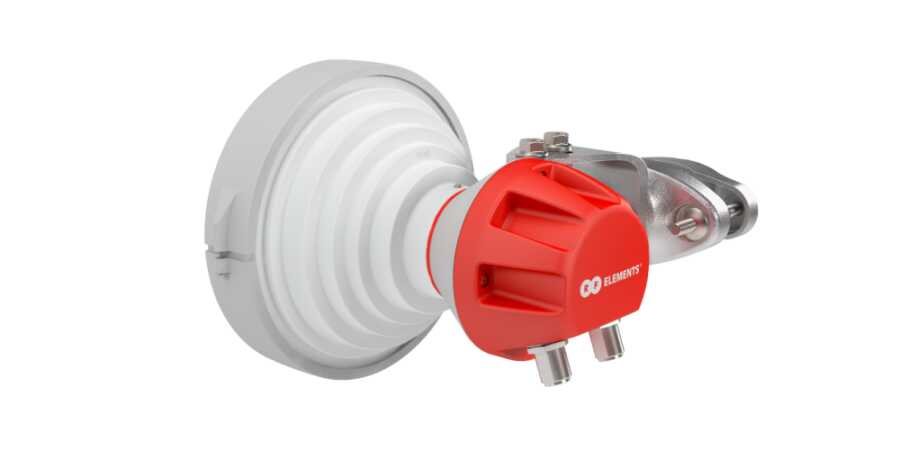

RF Elements SH-CC-5-40, 5 GHz bandında çalışan, 16.2 dBi kazanca sahip, 40° simetrik ışın genişliğine sahip horn antenidir. Bu anten, özellikle yüksek yoğunluklu erişim noktası kümeleri ve gürültülü ortamlarda üstün performans sağlamak üzere tasarlanmıştır. TwistPort™ konnektörü sayesinde, neredeyse kayıpsız bir bağlantı sunarak radyo cihazlarının kolay entegrasyonunu ve bakımını sağlar.

📡 Teknik Özellikler

• Frekans Aralığı: 5180 – 6100 MHz

• Kazanç: 16.2 dBi

• Işın Genişliği (-3 dB):

  • Yatay (Azimut): 27°

  • Dikey (Eğim): 27°

• Işın Genişliği (-6 dB):

  • Yatay (Azimut): 40°

  • Dikey (Eğim): 40°

• Ön-Arka Oranı: 41 dB

• Polarizasyon: Çift Doğrusal (H + V)

• Empedans: 50 Ohm

• VSWR (Maks.): 1.8

• Bağlantı Tipi: 2x N-female konnektör

• Anten Tipi: Horn

• Malzeme: UV dirençli ABS plastik, polikarbonat, polietilen, alüminyum, paslanmaz çelik

• Koruma Sınıfı: IP55

• Çalışma Sıcaklığı: -30°C ila +55°C

• Rüzgar Dayanımı: 160 km/saat

• Rüzgar Yükü: 44 N @ 160 km/saat

• Mekanik Eğim:

  • Dikey (Eğim): ±25°

  • Yatay (Azimut): ±20°

• Montaj Direği Çapı: 30 – 90 mm

• Ağırlık: 2.0 kg

• Boyutlar: 273 × 186 × 203 mm

✅ Öne Çıkan Özellikler

• Simetrik Işın Yapısı: Yatay ve dikey düzlemlerde eşit ışın genişliği sağlayarak homojen kapsama alanı sunar.

• Yan Lobların Olmaması: Geleneksel sektör antenlerine kıyasla daha düşük parazit ve gürültü seviyeleri sağlar.

• BeamSwitch™ Özelliği: Antenin montajını 90° döndürerek farklı ışın açıları elde etme imkanı sunar.

• Dayanıklı Tasarım: Zorlu dış mekan koşullarına karşı dayanıklı malzemelerle üretilmiştir.

🔧 Uygulama Alanları

• Yüksek Yoğunluklu Erişim Noktaları: Birden fazla erişim noktasının yakın konumlandırıldığı alanlarda ideal performans sağlar.

• Gürültülü Ortamlar: Yan lobların olmaması sayesinde parazit seviyelerini minimize eder.

• WISP Dağıtımları: Geniş frekans aralığında sabit performans gerektiren kablosuz internet servis sağlayıcıları için uygundur.
