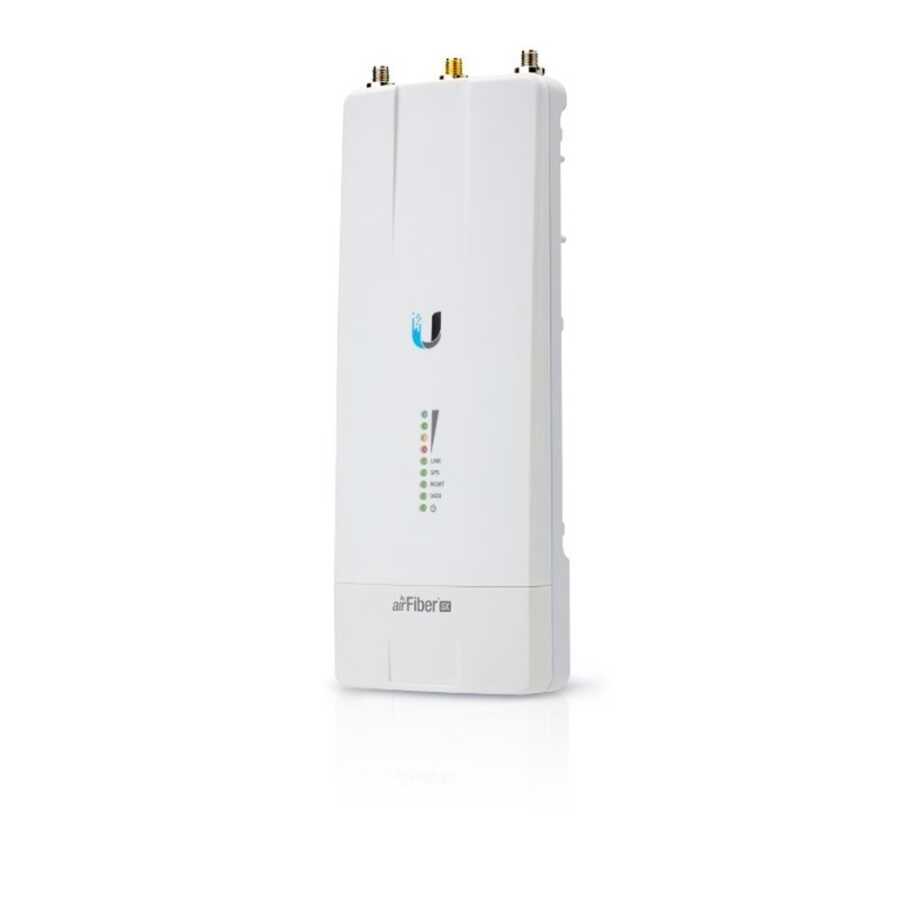

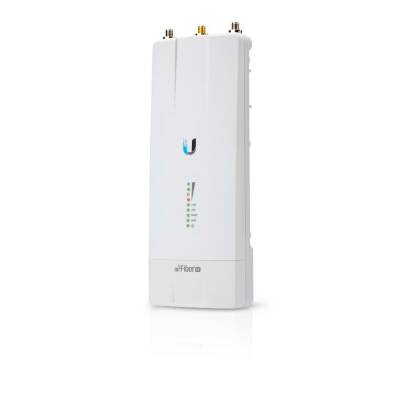

AF-5xHD

GENEL BAKIŞ

Ubiquiti Networks, 802.11 Wi-Fi teknolojisinin sınırlarını aşan devrim niteliğindeki LTU teknolojisi ile kablosuz geniş bant pazarını bozmaya devam ediyor. 5 GHz frekans bandında kullanılmak üzere tasarlanan yeni airFiber AF-5XHD, Ubiquiti'nin ilk LTU radyo-link cihazıdır ve 100 MHz'e kadar daha fazla kanal bant genişliği ve daha gelişmiş RF bileşenlerini sunar. AF-5XHD'yi, 5 GHz Noktadan Noktaya (PtP) tam bir çözüm için uyumlu bir Ubiquiti® airFiber X anteni veya RocketDish ™ anteni ile eşleştirebilirsiniz.

Cihazı toz ve sudan daha iyi koruma sağlamak için bir IP67 yükseltme kiti mevcuttur.

Kablosuz ISS endüstrisi için özel olarak tasarlanmıştır.

Zemin kat, AF ‑ 5XHD’nin özel LTU silikon ve radyo mimarisi yüksek performans sağlar. Temel iletişim işleme motoru, jenerik Wi'nin doğasında var olan sınırlamaları aşmaktadır.

Geliştirilmiş alma hassasiyeti ile birlikte düşük gecikme süresi, uzun menzil kapasitesi, DFS esnekliği ve daha iyi güç çıkışı sağlamak için -Fi çipleri bulunmaktadır.

AF ‑ 5XHD, endüstri lideri 21.2 bps / Hz spektral verimlilik *, 1.34 Gbps'ye kadar gerçek veri çıkışı * ve yenilikçi xtreme Range Teknolojisi (xRT ™) için hat hızı veri paketi işleme özelliğine sahiptir.

DFS ile Tam Bant Sertifikasyonu

AF ‑ 5XHD, tüm lisanssız, 5 GHz spektrumunu kapsar ve DFS onayını içerir. Dünyanın dört bir yanındaki herkes, 5 GHz aralığındaki AF ‑ 5XHD'yi neredeyse her yerde (yerel ülke yönetmeliklerine bağlı olarak) istedikleri yere yerleştirebilir ve kullanabilir.

Lisanssız Bantlarda Optimum Çalışma Kanal genişliği esnekliği (10/20/30/40/50/60/80/100 MHz), radyo frekansı bantlarının herhangi bir yerinde, yerel paraziti önlemek ve kanal merkezlerinin seçilebilmesi için bağımsız TX ve RX kanal frekans yapılandırmalarına izin verir. Ayrıca asimetrik trafik gereksinimlerini desteklemek için farklı yukarı bağlantı ve downlink görev döngüleri programlayabilirsiniz.

HDD Teknolojili Ultra Düşük Gecikme

AF ‑ 5XHD, en yüksek TDD'yi sağlayacak şekilde tasarlanmıştır.

Verimlilik mevcut tescili ile üretilmiştir.

Hibrid Bölmeli Dupleksleme (HDD) teknolojisi

Bir ana taşıyıcı bağlantısında, iki AF ‑ 5XHD radyo, hesaplamak için patent bekleyen HDD teknolojisini kullanır.

Yayılma gecikmesi ve her bir cihazın ne zaman iletilebildiğini ve alınıp alınamayacağını bildiğinden, paketleri tam senkronizasyona gönderirler. Paket iletim gecikmesi neredeyse ortadan kaldırılmıştır.

airFiber AF ‑ 5XHD

Boyutlar : 224 x 82 x 48 mm (8.82 x 3.23 x 1.89 ")

Ağırlık : 0,35 kg (12,3 oz)

RF Konnektörleri : (2) RP-SMA Hava Koşullarına Dayanıklı (CH0, CH1) (1) SMA Hava Koşullarına Dayanıklı (GPS) GPS Anteni Harici, Manyetik Tabanlı

Güç Kaynağı : 24V, 1A Gigabit PoE Adaptörü (Dahil)

Güç Yöntemi : Ethernet Üzerinden Pasif Güç

Pimler : 1, 2, 4, 5 (+) ve Pimler 7, 8, 3, 6 (-)

Maksimum Güç Tüketimi : 6-12W1

Desteklenen Voltaj Aralığı : +18 ila + 54VDC2

Montaj : AirFiber X Mount

Çalışma Sıcaklığı : -40 ila 55 ° C (-40 ila 131 ° F)

Hava şartlarına dayanıklı : IP673

Sertifikalar : CE, FCC, IC

Ağ arayüzü

Veri Bağlantı Noktası : (1) 10/100/1000 Ethernet Bağlantı Noktası

Yönetim Bağlantı Noktası : (1) 10/100/1000 Ethernet Bağlantı Noktası

Bluetooth : v4.0

Sistem

İşlemci : airFiber LTU IC

Maksimum Verim : 1.34 Gbps4, 5

Maksimum Menzil : 100 km4

Gecikme : 1,5 ms - 3,5 ms7

Şifreleme : AES-256

Kablosuz Modlar : Master / Slave

Radyo

Frekans Aralığı : 4.8 GHz - 6.2 GHz * (Düzenleyici Bölgeye Bağlı)

Maks. İletilen TX Gücü : 29 dBm * (Düzenleyici Bölgeye Bağlı)

Frekans Doğruluğu : <2 ppm

Kanal Bant Genişliği : 10/20/30/40/50/60/80/100 MHz Seçilebilir

Programlanabilir Uplink ve Downlink Görev Döngüleri

Önerilen Maks. TX Gücü

> 10 x 19 - 20 dBm

> 8x 21 - 22 dBm

> 6x 23 - 24 dBm

> 4x 29 dBm

> 2 x 29 dBm

> 1 x 29 dBm
