RF elements TPA-RBC TwistPort Adaptör — MikroTik RouterBoard M11 ve RB Serisi için

Özet:

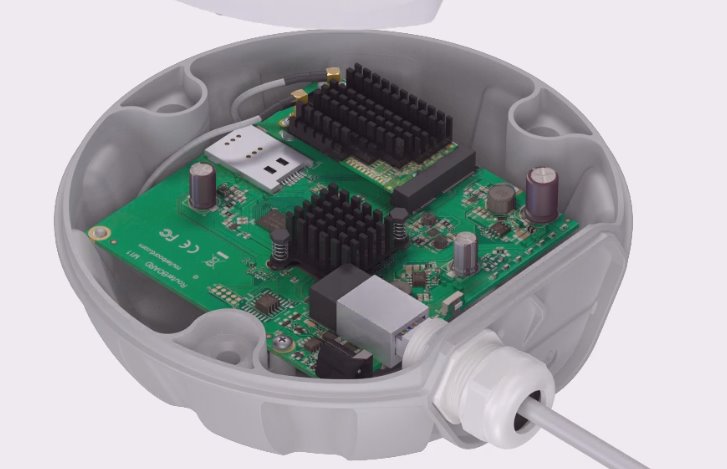

TPA-RBC, MikroTik RouterBoard RB M11, RB91x, RB92x, RB71x ve RB411L kartlarını RF elements TwistPort antenlere doğrudan bağlayan pasif bir RF adaptördür. WISP baz istasyonlarında ve saha kurulumlarında hızlı, aletsiz anten entegrasyonu gerektiren projeler için tasarlanmıştır.

Detaylı Açıklama:

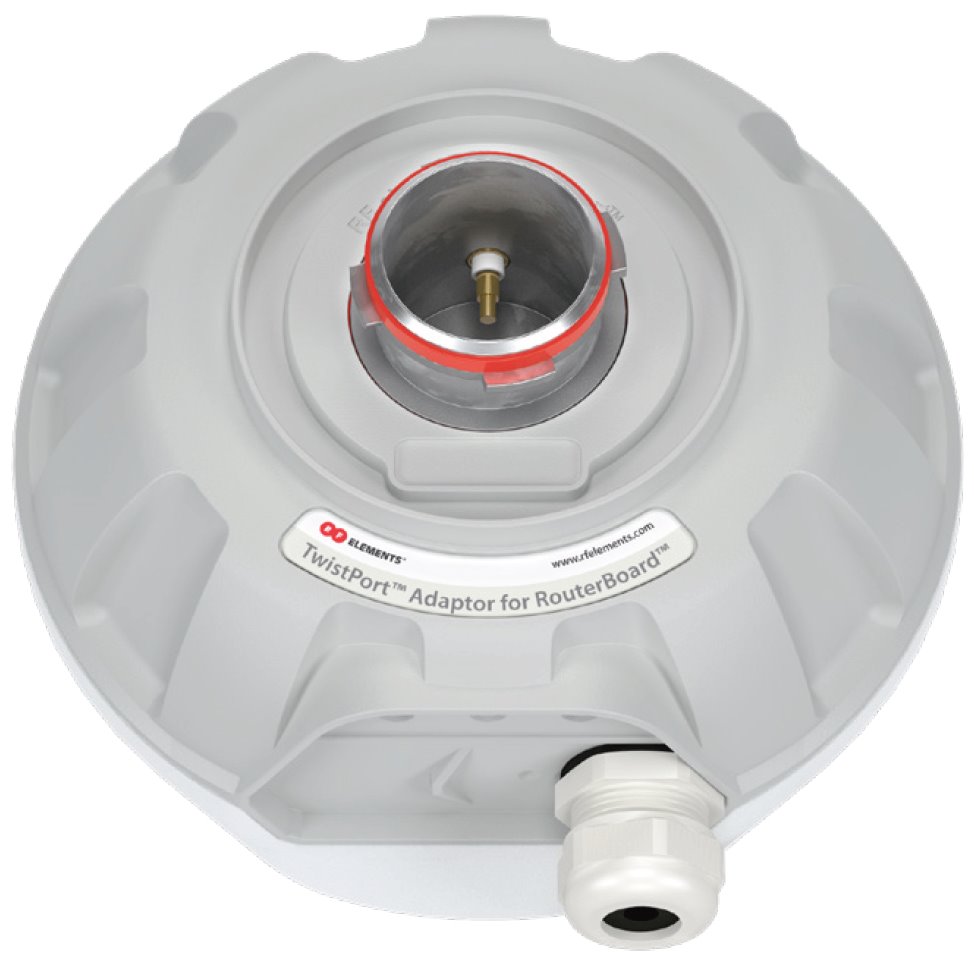

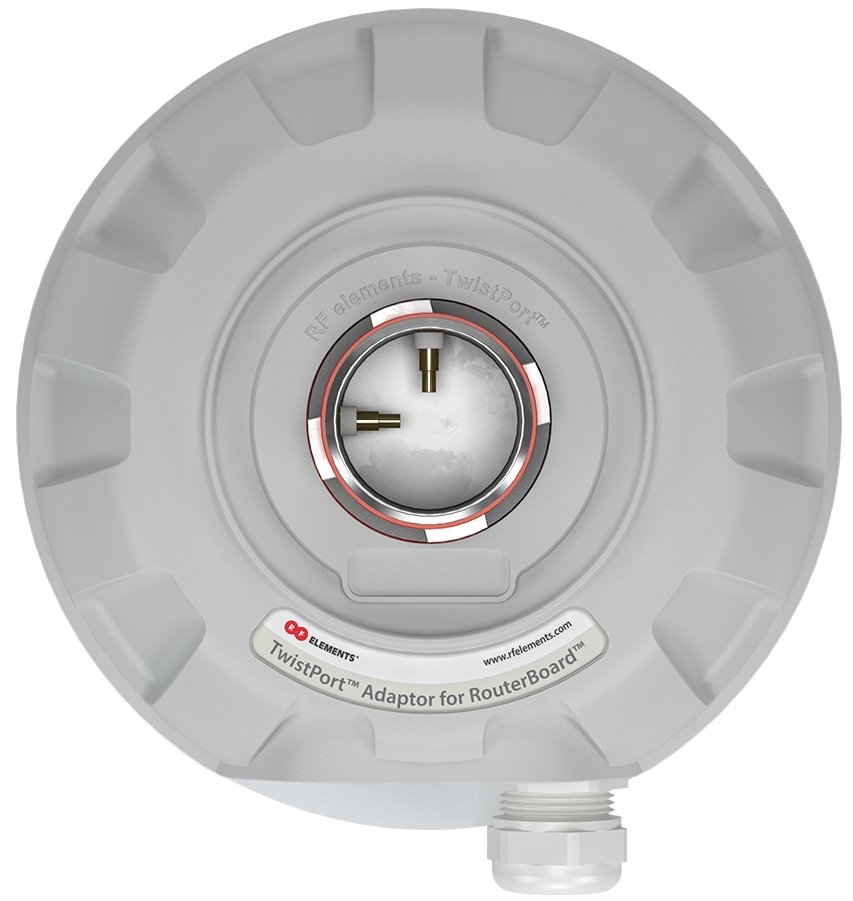

TPA-RBC, TwistPort™ Quick Locking Waveguide Port arayüzü üzerinden RF elements'in TwistPort anten ailesine kilitlenerek bağlanır. Gövdesi ve insert parçası alüminyum alaşımdan üretilmiştir; radyo tarafındaki bağlantı 2 adet right angle MMCX konnektör ile sağlanır. Paket içeriğinde adaptör, 2 adet M3x8 mm vida ve kör plaka (blind plate) yer alır. Adaptör elektronik bileşen içermeyen pasif bir mekanik/RF ara birimidir; bu nedenle sahada ayrı bir besleme veya yapılandırma gerektirmez.

Radyo frekans tarafında 5180–6400 MHz aralığı kapsanır; çift lineer H + V polarizasyon, maksimum 1.8 VSWR ve 50 Ohm empedans ile 5 GHz kablosuz platform entegrasyonu sağlanır. Bu sayede MikroTik RouterBoard kartları, RF elements TwistPort antenlerle aynı mekanik arayüz üzerinden eşleştirilir.

Mekanik dayanım açısından adaptör, -40°C ile +60°C arasındaki çalışma sıcaklıklarında ve 160 km/h rüzgar dayanımına kadar saha koşullarında görev yapacak şekilde belirtilmiştir. Tek ünite ağırlığı 0.55 kg, ürün ölçüleri 185 × 173 × 88 mm'dir. RB411L kartı ile kullanımda radyo modülü boyutunun adaptöre uyduğundan emin olunması gerekir.

Öne Çıkan Özellikler:

• TwistPort™ Quick Locking Waveguide Port ile aletsiz, hızlı anten montajı
• MikroTik RouterBoard RB91x, RB92x, RB71x, RBM11G ve RB411L uyumluluğu
• 5180–6400 MHz frekans aralığı ve çift lineer H + V polarizasyon
• Maksimum 1.8 VSWR, 50 Ohm empedans
• Alüminyum alaşım gövde ve insert; 160 km/h rüzgar dayanımı
• -40°C ile +60°C arası çalışma sıcaklığı aralığı
