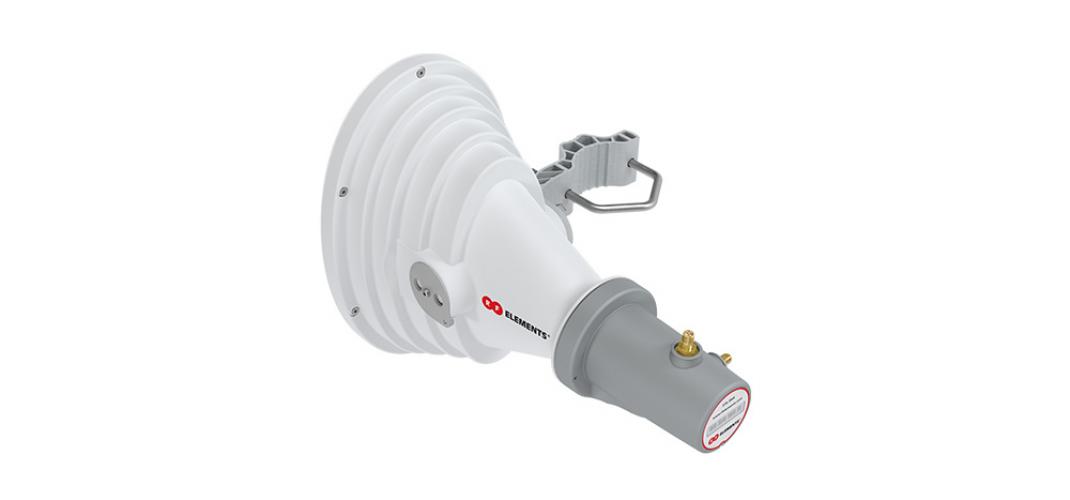

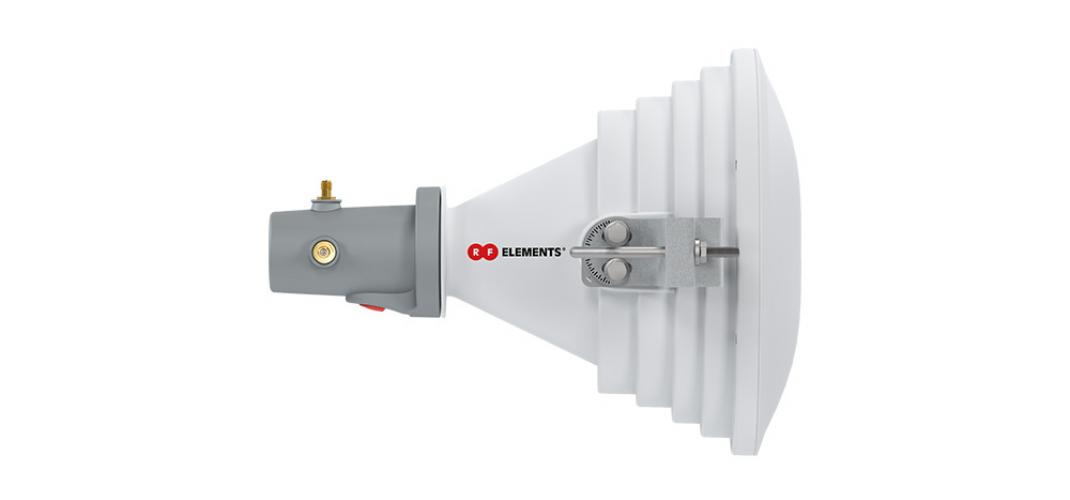

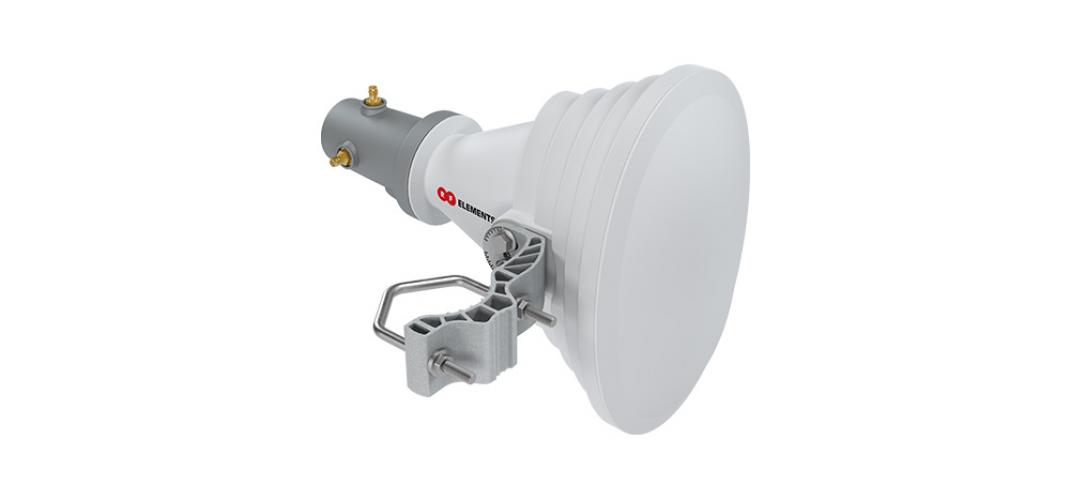

RF Elements StarterHorn 45° Asymmetrical Horn Antenna USMA (STH-A45-USMA)
RF elements StarterHorn™ A45° USMA Asimetrik Horn Anten
Özet: StarterHorn™ A45° USMA, 5150–6400 MHz bandında çalışan, asimetrik ana huzmeli ve yan lobsuz ışıma desenine sahip bir horn antendir. Yüksek yoğunluklu AP kümeleri ve sık co-location kurulumlarında gürültü reddi gerektiren WISP saha uygulamaları için tasarlanmıştır.
Detaylı Açıklama: StarterHorn™ A45° USMA, RF elements'in asimetrik horn anten mimarisini temel alır. Ana huzme asimetrik yapıda olup yan lob içermez; bu sayede aynı direk üzerinde yan yana konumlandırılan erişim noktalarının birbirine parazit yapması azaltılır ve yoğun co-location senaryolarında gürültü reddi sağlanır. Anten 17 dBi kazanç, 30 dB ön-arka oran (front-to-back) ve %90 huzme verimliliği sunar. -3 dB seviyesinde azimut huzme genişliği H 31° / V 30°, -6 dB seviyesinde ise H 44° / V 45° olarak ölçülmüştür; dikey düzlemde -3 dB genişlik H 21° / V 20°'dir.
Antenin en ayırt edici tarafı, hem RP-SMA female hem de dalga kılavuzu (waveguide) bağlantı arayüzünü birlikte sunmasıdır. Bu ikili arayüz, dalga kılavuzu arayüzlü Ubiquiti Networks® PrismStation™ 5AC, IsoStation™ 5AC ve IsoStation™ M5 radyolara doğrudan bağlantı imkânı verirken, koaksiyel çıkışı olan diğer tüm radyolarla da kullanılabilirlik sağlar. Böylece sahadaki radyo envanteri değişse bile anten altyapısı korunabilir.
Mekanik yapı saha koşulları için tasarlanmıştır: UV dayanımlı ABS plastik, polietilen, alüminyum ve paslanmaz çelik malzemeler, IP55 koruma sınıfı, UL 94 HB alev dayanım derecesi ve 160 km/h rüzgâr dayanımı. 20–55 mm çapındaki direklere monte edilebilir (mümkün olduğunca 55 mm'ye yakın çap önerilir) ve ±30° mekanik tilt ile hizalama yapılabilir. Tek ünite ağırlığı 0,9 kg'dır.
Öne Çıkan Özellikler:
- 5150–6400 MHz frekans aralığında 17 dBi kazanç
- Asimetrik ana huzme, yan lobsuz ışıma deseni ile yüksek gürültü reddi
- RP-SMA female ve dalga kılavuzu (waveguide) çift bağlantı arayüzü
- Ubiquiti PrismStation™ 5AC, IsoStation™ 5AC ve IsoStation™ M5 ile doğrudan uyumluluk
- 30 dB ön-arka oran ve %90 huzme verimliliği
- IP55 koruma, 160 km/h rüzgâr dayanımı ve ±30° mekanik tilt
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF elements |
| Model | STH-A45-USMA |
| Ürün Grubu | Antenler |
| Anten Tipi | Asimetrik Horn |
| Frekans Aralığı | 5150 – 6400 MHz |
| Kazanç | 17 dBi |
| Azimut Huzme Genişliği (-3 dB) | H 31° / V 30° |
| Yükseliş Huzme Genişliği (-3 dB) | H 21° / V 20° |
| Azimut Huzme Genişliği (-6 dB) | H 44° / V 45° |
| Yükseliş Huzme Genişliği (-6 dB) | H 30° / V 29° |
| Huzme Verimliliği | %90 |
| Ön-Arka Oran | 30 dB |
| Anten Bağlantısı | RP-SMA Port, Waveguide Port |
| Malzemeler | UV dayanımlı ABS plastik, polietilen, alüminyum, paslanmaz çelik |
| Koruma Sınıfı | IP55 |
| Alev Dayanım Derecesi | UL 94 HB |
| Direk Montaj Çapı | 20–55 mm |
| Mekanik Tilt | ±30° |
| Çalışma Sıcaklığı | -30°C ile +55°C |
| Rüzgâr Dayanımı | 160 km/h |
| Rüzgâr Yükü | 34/27 N (ön/yan, 160 km/h) |
| Etkin Projeksiyon Alanı | 281/223 cm² (ön/yan) |
| Ağırlık | 0,9 kg (tek ünite) / 1,4 kg (paketli) |
| Koli İçeriği | 10 ünite, 17 kg |
| Uyumlu Radyolar | Ubiquiti PrismStation™ 5AC, IsoStation™ 5AC, IsoStation™ M5; koaksiyel çıkışlı tüm radyolar |
