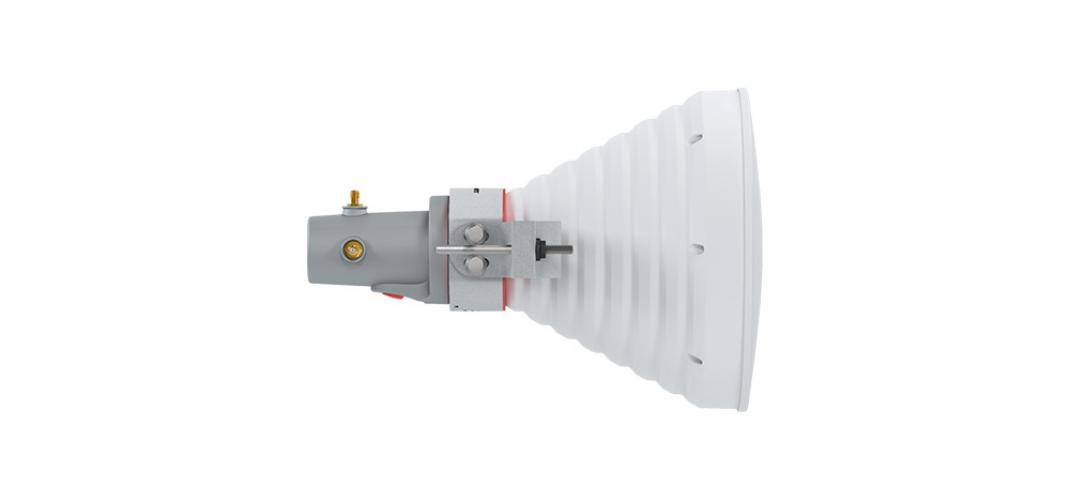

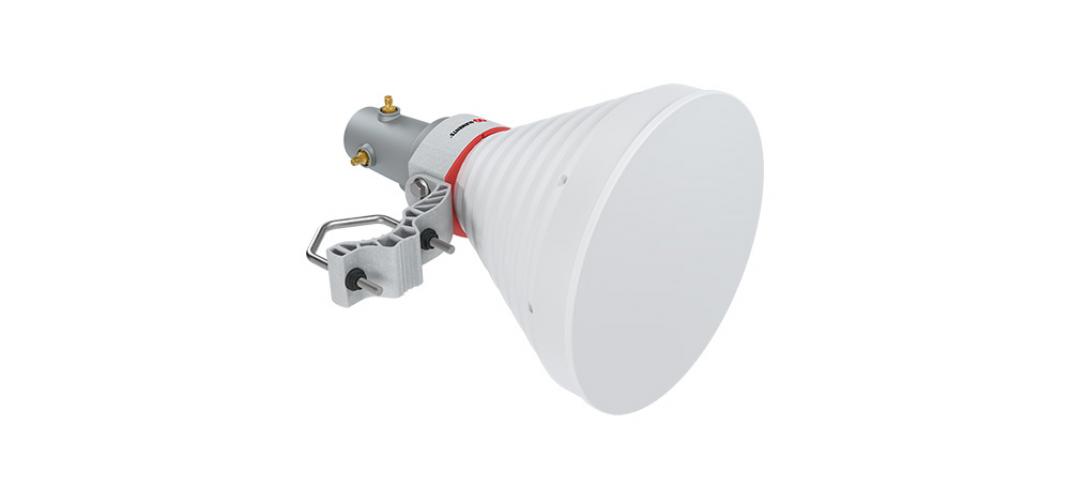

RF ELEMENTS STH-30-USMA Asimetrik Horn Anten

Özet: RF ELEMENTS STH-30-USMA, yüksek yoğunluklu AP kümeleri ve yoğun co-location sahalarında gürültü reddi gerektiren WISP ve saha kurulumları için tasarlanmış asimetrik horn antendir.

Detaylı Açıklama: StarterHorn™ serisinin asimetrik horn yapısı, ana hüzme ile birlikte sıfır yan lob karakteristiği sunar. Bu sayede yoğun kule ve çatı kurulumlarında komşu hücrelerden gelen girişim seviyeleri daha iyi yönetilebilir; yüksek yoğunluklu AP kümeleri ve co-location senaryolarında daha temiz RF ortamı hedeflenir. Anten, hem RP-SMA dişi konnektör hem de waveguide arayüzü ile üçüncü taraf radyolara kolay bağlantı sağlar; waveguide arayüzüne sahip UI radyolarına doğrudan bağlantı imkanı sunar.

Ürünün 5150-6400 MHz frekans aralığında 17 dBi kazancı, -3 dB seviyesinde H 31° / V 30° azimuth ve H 21° / V 20° elevation hüzme genişlikleri bulunur. -6 dB seviyesinde azimuth H 44° / V 45°, elevation H 30° / V 29° olarak belirtilmiştir. 90% hüzme verimliliği ve 30 dB ön-arka oranı, yönlü kapsama ve girişim kontrolü gereken saha kurulumlarında kullanılmasını destekler.

Mekanik yapı UV dayanıklı ABS plastik, polietilen, alüminyum ve paslanmaz çelik malzemelerden oluşur. IP55 çevresel koruma, -30°C ile +55°C çalışma sıcaklığı, 160 km/h rüzgar dayanımı ve ±30° mekanik eğim özellikleriyle dış mekan saha koşullarına uygun montaj sunar. 20-55 mm direk montaj çapı ve 0.9 kg tek ünite ağırlığı, kurulum planlamasında esneklik sağlar.

Öne Çıkan Özellikler:

• Asimetrik horn anten tasarımı ve sıfır yan lob yapısı
• 5150-6400 MHz frekans aralığı ve 17 dBi kazanç
• RP-SMA ve waveguide anten bağlantı arayüzleri
• 90% hüzme verimliliği ve 30 dB ön-arka oranı
• IP55 koruma, 160 km/h rüzgar dayanımı
• ±30° mekanik eğim ve 20-55 mm direk montajı
