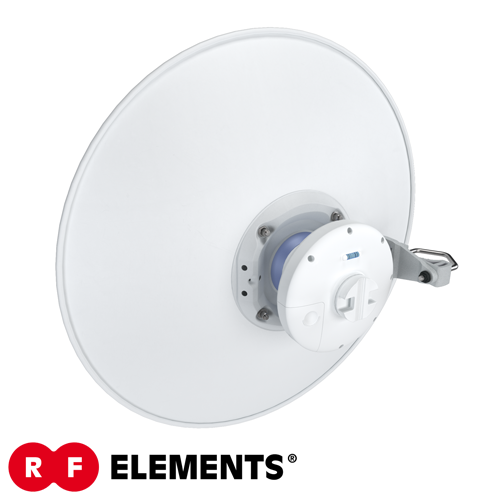

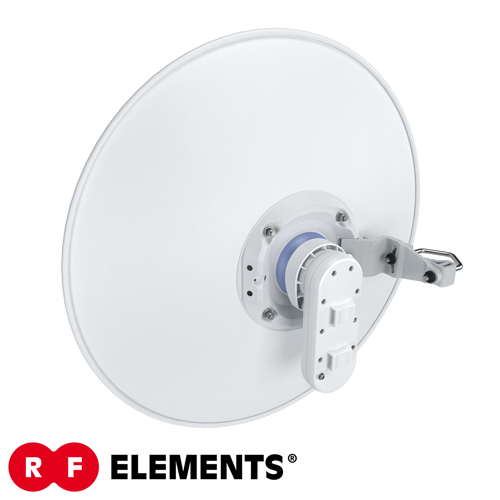

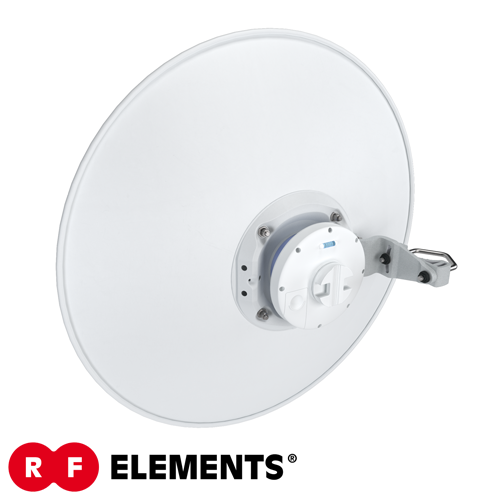

RF Elements StarterDish 27 UM (STD-27-UM) Yönlü Parabolik Çanak Anten

Özet:

RF Elements StarterDish 27 UM, 5150–6400 MHz bandında 27 dBi kazanç sunan ve CPE (abone tarafı) kurulumları için tasarlanmış yönlü parabolik çanak antendir. WISP'lerin abone bağlantılarında maliyet etkin, hızlı monte edilebilen bir saha çözümü arayan teknik ekipler için konumlandırılmıştır.

Detaylı Açıklama:

StarterDish 27 UM'ın reflektörü çelikten üretilmiştir; gövde UV dayanımlı ABS plastik, alüminyum ve çelik malzemelerden oluşur, bağlantı elemanlarında galvaniz çelik ve paslanmaz çelik donanım kullanılır. Anten bağlantısı dalga kılavuzu (waveguide) portu üzerinden sağlanır. IP65 koruma sınıfı, -35°C ile +55°C arasındaki çalışma sıcaklığı aralığı ve 160 km/h rüzgar dayanımı ile açık saha koşullarına uygun bir mekanik yapı sunar. Direk montajı 20–55 mm çap aralığında yapılır; üretici montajın mümkün olduğunca 55 mm çapa yakın yapılmasını önerir. Elevasyon yönünde ±15° mekanik ayar imkanı bulunur.

Performans tarafında anten, 5150–6400 MHz frekans aralığında 27 dBi kazanç sağlar. -6 dB hüzme genişliği yatay ve dikey düzlemde 8°, -3 dB hüzme genişliği ise 6° olarak belirtilmiştir. Minimum 33 dB ön-arka oranı ve %42 hüzme verimliliği, abone yönlü bağlantılarda istenmeyen yönlerden gelen girişimin sınırlandırılmasına katkı sağlar. Antenin yönlü yapısı, dar hüzme açısı sayesinde aynı sahada birden fazla abone anteninin bir arada çalıştırıldığı kurulumlarda spektral ayrım avantajı sunar.

Anten; RF Elements StarterAdapter SMA, Mimosa by Airspan C5x, Ubiquiti Networks PrismStation 5AC, IsoStation 5AC ve IsoStation M5 kablosuz platformlarıyla uyumludur. Tekli olarak 2.5 kg ağırlığa sahiptir ve ekonomik 5'li paketler halinde de tedarik edilir (5PACK ağırlığı 16 kg). Üretici, kıyı bölgeleri, baca gazları, kimya fabrikaları ve volkanik alanlar gibi zorlu ortamların StarterDish gövdesinde erken oksidasyona yol açabileceğini belirtmekte; bu tip sahalar için UltraDish serisinin tercih edilmesini önermektedir.

Öne Çıkan Özellikler:

• 5150–6400 MHz frekans aralığında 27 dBi kazanç
• Yatay ve dikey düzlemde 8° (-6 dB) ve 6° (-3 dB) dar hüzme genişliği
• Minimum 33 dB ön-arka oranı ve %42 hüzme verimliliği
• IP65 koruma sınıfı, 160 km/h rüzgar dayanımı ve -35°C ile +55°C çalışma sıcaklığı
• 20–55 mm direk montaj çapı ve ±15° elevasyon mekanik ayarı
• RF Elements StarterAdapter SMA, Mimosa by Airspan C5x ve Ubiquiti PrismStation/IsoStation platformlarıyla uyumluluk

Teknik Özellikler:

• Üretici, radyoların belirtilen frekans aralığı dışında çalıştırılmamasını önerir.
