RF Elements StarterDish 24 UM Parabolic Dish Antenna 24 dBi (STD-24-UM)
RF Elements STD-24-UM Yönlü Parabolik Dish Anten
Özet:
RF elements StarterDish™ ailesine ait STD-24-UM, 5 GHz bandında CPE (müşteri tarafı ekipman) kurulumları için tasarlanmış yönlü parabolik dish antendir. WISP'lerin ve saha ekiplerinin noktadan-noktaya bağlantılarında maliyet etkin, hızlı monte edilebilen ve düşük rüzgar yükü bırakan bir anten çözümü arayışına yanıt verir.
Detaylı Açıklama:
StarterDish™ gövdesi UV dayanımlı ABS plastik, alüminyum ve çelik bileşenlerden; bağlantı elemanları ise galvanizli çelik ve paslanmaz çelikten üretilmiştir. Çelik reflektör, üniteyi hafif tutarken mekanik olarak sağlam bir gövde yapısı sunar. Anten, IP65 koruma sınıfı ile toz ve su jetlerine karşı korunur; -35°C ile +55°C arasındaki çalışma sıcaklığı aralığında ve 160 km/h'e kadar rüzgar koşullarında görev yapmak üzere tasarlanmıştır.

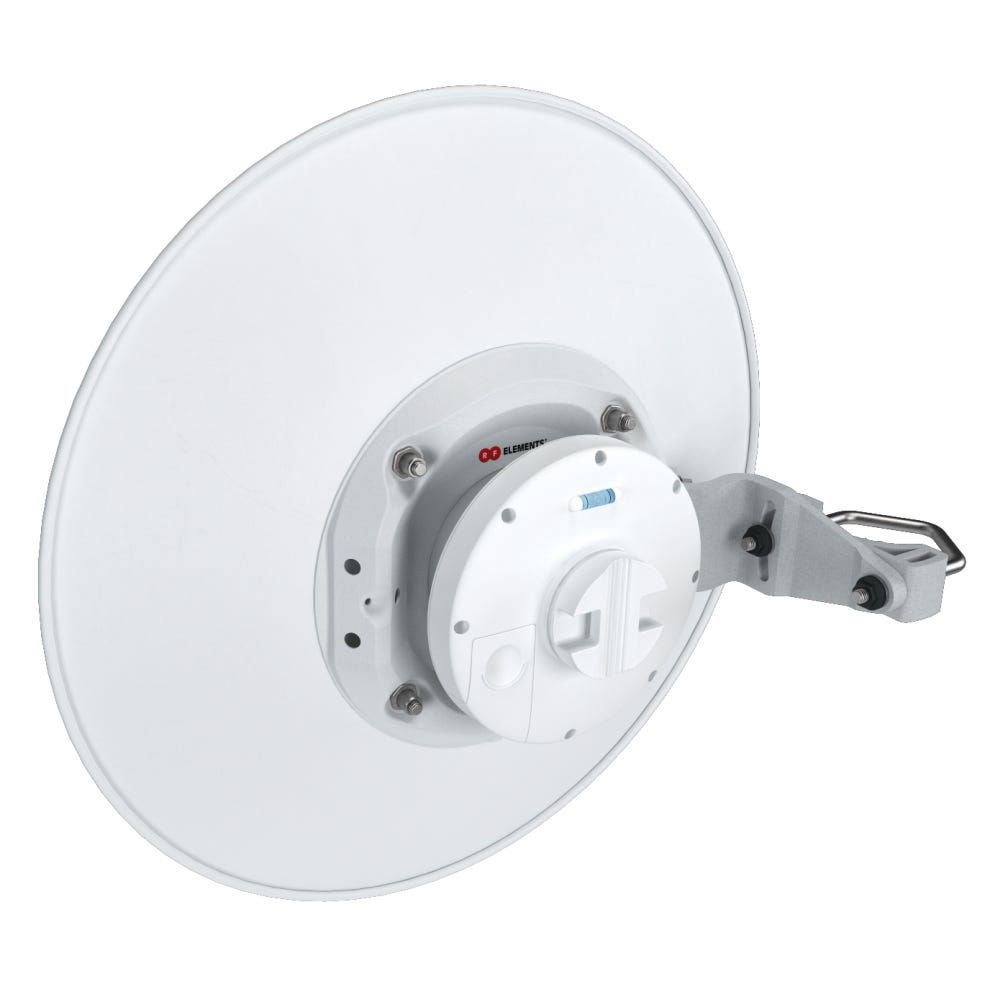

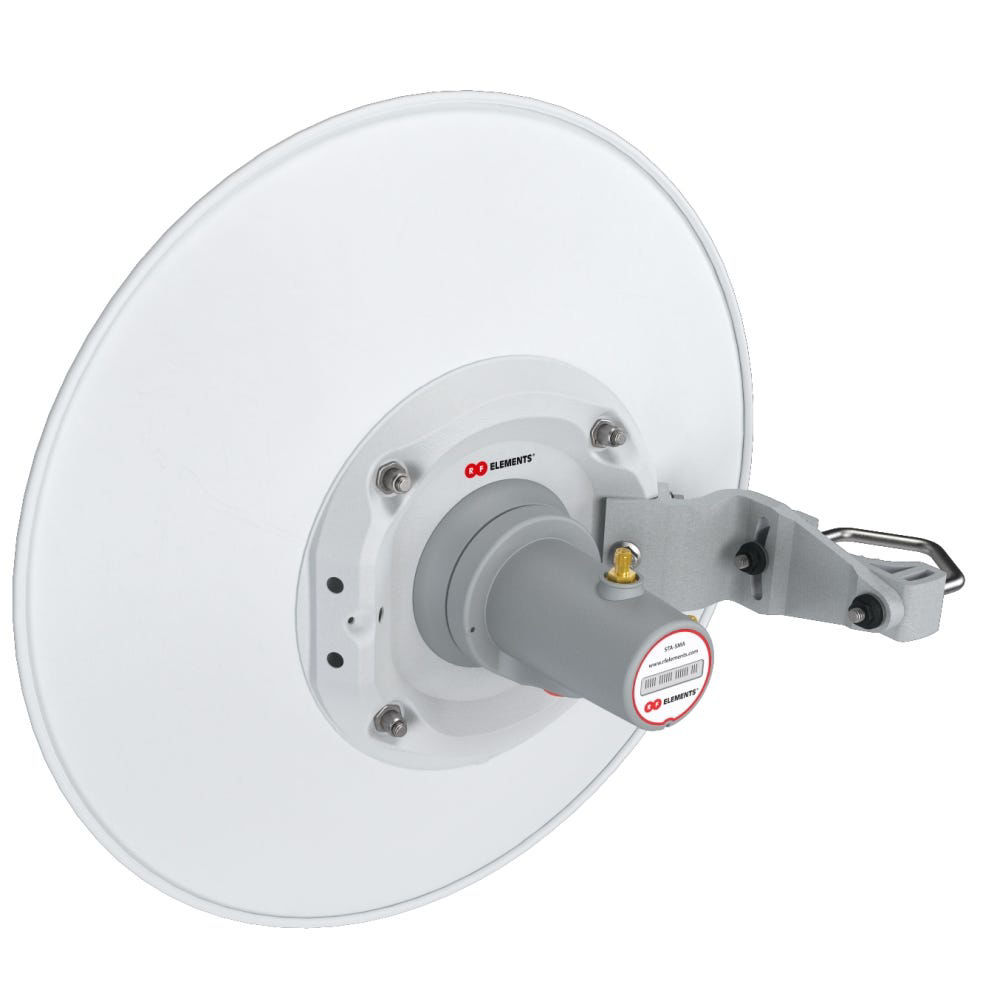

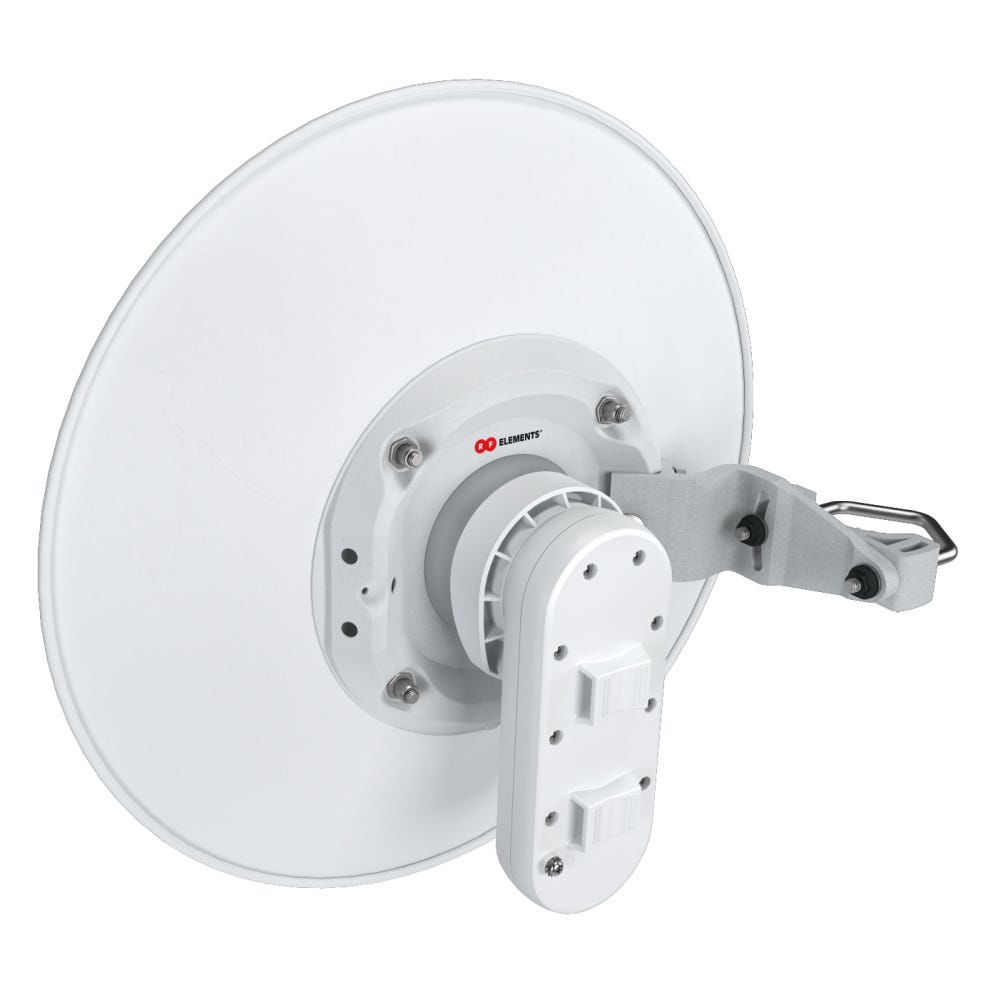

Anten beslemesi dalga kılavuzu (Waveguide Port) bağlantısı üzerinden yapılır. Direk montajı 20–55 mm çapındaki direklere doğrudan yapılabilir; üretici, montajın mümkün olduğunca 55 mm çapına yakın bir direkte gerçekleştirilmesini önerir. Monte edilen anten üzerinde ±15° mekanik yükseklik (elevation) ayarı yapılabilir; bu sayede saha ekibi hizalama işlemini anteni sökmeden tamamlayabilir. StarterDish™ platformu RF elements StarterAdapter™ SMA, Mimosa® by Airspan C5x ile Ubiquiti Networks® PrismStation™ 5AC, IsoStation™ 5AC ve IsoStation™ M5 radyo üniteleriyle uyumludur.
Ürün, CPE tarafında hızlı kurulum ve kolay montaj hedefiyle tasarlanmıştır. Üretici notu: Kıyı bölgeleri, baca gazları, kimya tesisleri ve volkanik ortamlar gibi zorlu saha koşulları StarterDish™ gövdesinde erken oksitlenmeye yol açabilir; bu tip sahalarda UltraDish™ serisi antenlerin tercih edilmesi önerilir.
Öne Çıkan Özellikler:
- 5150 – 5950 MHz frekans aralığında çalışan yönlü parabolik dish anten
- Dalga kılavuzu (Waveguide Port) besleme mimarisi
- IP65 koruma sınıfı ve -35°C / +55°C çalışma sıcaklığı aralığı
- 160 km/h rüzgar dayanımı
- ±15° mekanik yükseklik (elevation) ayarı
- 20–55 mm direk çapına doğrudan montaj; StarterAdapter™ SMA, Mimosa® C5x ve Ubiquiti® PrismStation™ 5AC / IsoStation™ 5AC / M5 uyumluluğu
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF elements |
| Model | STD-24-UM |
| Ürün Grubu | Yönlü Parabolik Dish Anten |
| Anten Tipi | Parabolik Dish |
| Frekans Aralığı | 5150 – 5950 MHz |
| Anten Bağlantısı | Waveguide Port |
| Malzeme | UV dayanımlı ABS plastik, alüminyum, çelik, galvanizli çelik ve paslanmaz çelik bağlantı elemanları |
| Koruma Sınıfı | IP65 |
| Direk Montaj Çapı | 20–55 mm (0.8–2.1 inch) |
| Çalışma Sıcaklığı | -35°C ile +55°C (-31°F ile +131°F) |
| Rüzgar Dayanımı | 160 km/h (100 mi/h) |
| Mekanik Ayar | ±15° yükseklik (elevation) |
| Uyumlu Kablosuz Platformlar | RF elements StarterAdapter™ SMA, Mimosa® by Airspan C5x, Ubiquiti Networks® PrismStation™ 5AC, IsoStation™ 5AC, IsoStation™ M5 |
