Ubiquiti airMAX RocketDish 5 GHz 30 dBi Lightweight Antenna (RD-5G30-LW)
Ubiquiti RD-5G30-LW 5 GHz airMAX 2x2 PtP Köprü Çanak Anteni
Özet: Ubiquiti RD-5G30-LW, 5.1–5.9 GHz bandında 30 dBi kazanç sunan, RocketDish serisi 2x2 dual-polarizasyonlu çanak antendir. WISP ve ISS altyapılarında uzun mesafe Point-to-Point backhaul linkleri, kule ve omurga bağlantıları için tasarlanmıştır.
Detaylı Açıklama:

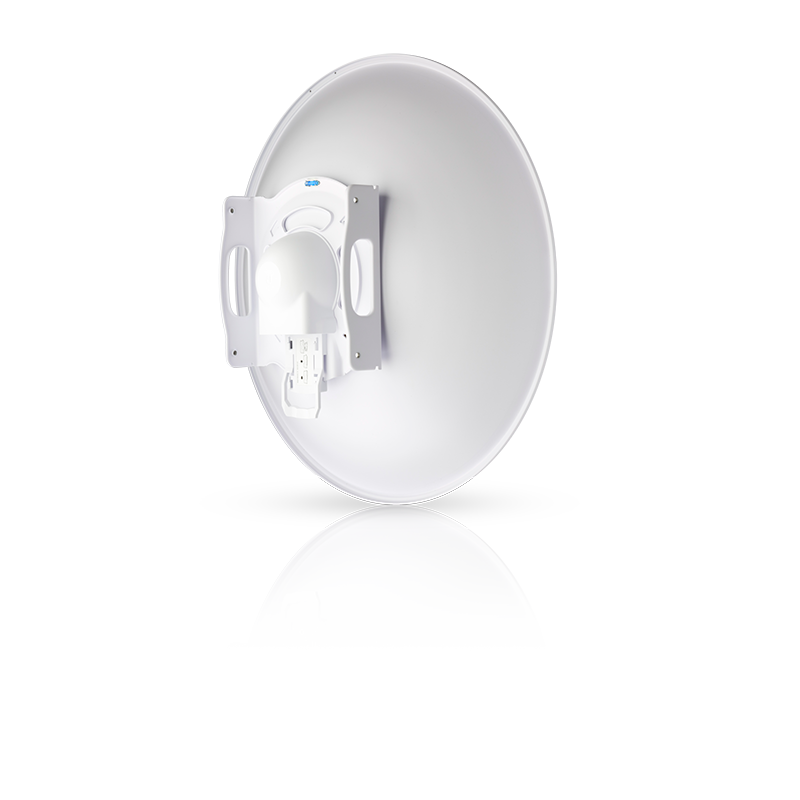

RD-5G30-LW, RocketDish ailesinin hafifletilmiş gövdeye sahip 5 GHz modelidir. Çanak reflektör tasarımı yüksek yönlülük sağlarken, 5.8° (3 dB) HPOL ve VPOL ışın genişliği ile 30 dB ön/arka oranı dar kapsama alanında kararlı bir link oluşturur. Ürün 650 x 650 x 386 mm ölçülerinde ve direk montaj aparatı dahil 7.4 kg ağırlığındadır; bu sayede direk ve kule üzerindeki mekanik yük azalır.

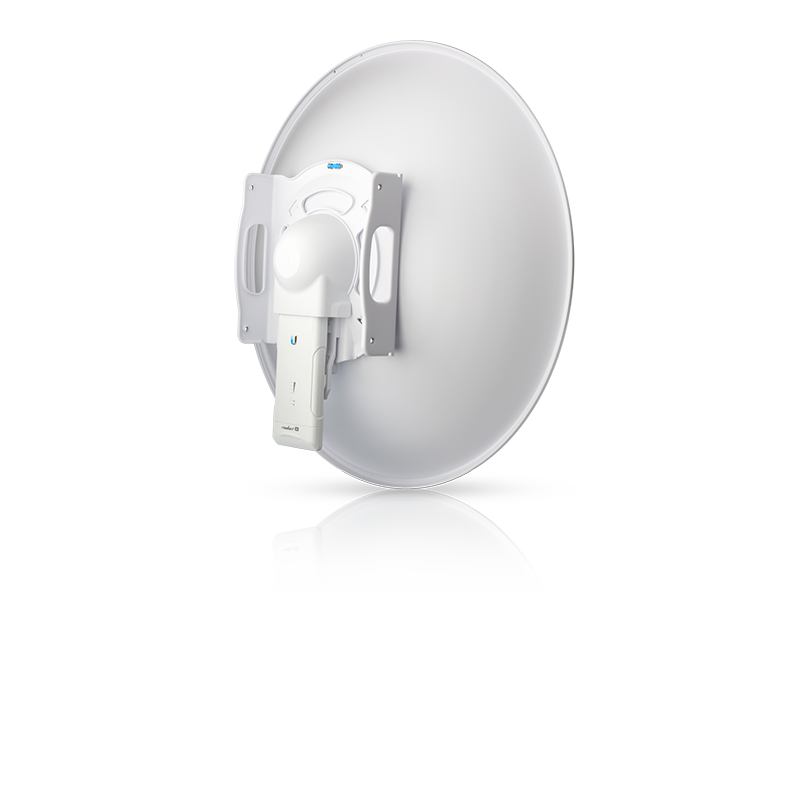

Anten, Rocket baz istasyonu ile birlikte çalışacak şekilde tasarlanmıştır (Rocket ayrı satılır). Her RocketDish gövdesinde yerleşik Rocket montaj yuvası bulunur; özel alet gerektirmeyen bu yapı sayesinde Rocket yuvasına oturtulup anten monte edilir. Entegre su terazisi hizalama kolaylığı, hassas elevasyon ayarı ise link ince ayarı sağlar. Reflektörün artırılmış derinliği, özellikle aynı direkte birden fazla antenin bulunduğu co-location kurulumlarında gürültü girişimini bastırır.

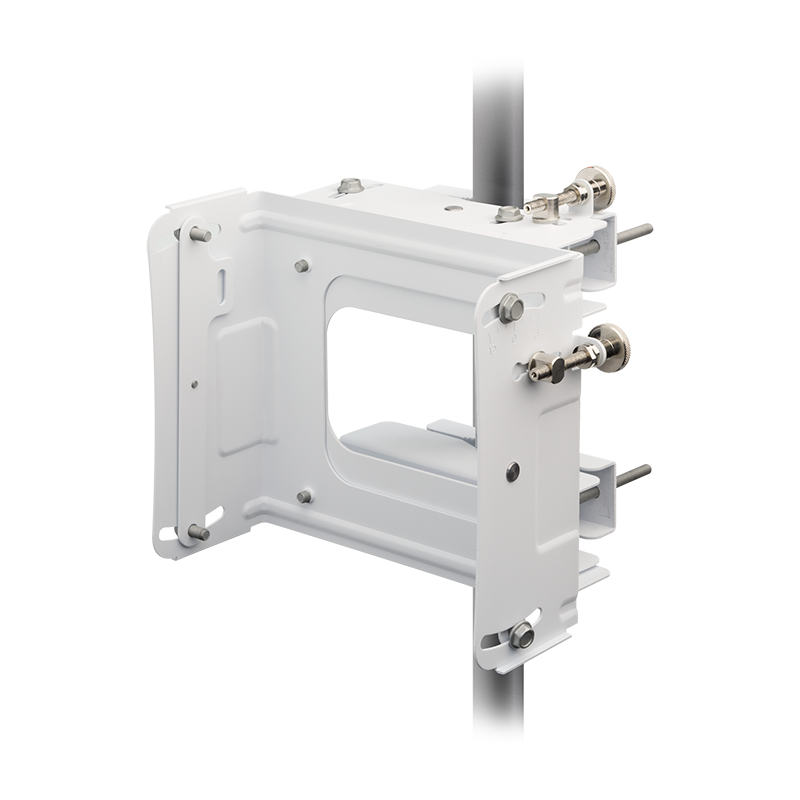

Dış mekan kullanımı için üretilen ürün, kabloları ve konnektörleri hava koşullarından koruyan bir koruyucu örtü (shroud) içerir. Montaj donanımı korozyon direnci için galvanize çelik üzerine toz boya, bağlantı elemanları ise GEOMET kaplamalıdır. 200 km/h rüzgar dayanımı ve EN 302 326 DN2 ETSI uyumu ile saha koşullarında uzun ömürlü kullanım hedeflenir. Opsiyonel ISO-BEAM-620 izolatör radomu ve PAK-620 Hassas Hizalama Kiti (15° azimut / 15° elevasyon) ile kurulum ihtiyaca göre genişletilebilir.
Öne Çıkan Özellikler:
- 5.1–5.9 GHz frekans aralığında 30 dBi kazanç
- 2x2 dual-polarizasyon (Dual-Linear), minimum 35 dB çapraz polarizasyon izolasyonu
- 5.8° (3 dB) HPOL ve VPOL ışın genişliği, 30 dB ön/arka oran
- Yerleşik Rocket montaj yuvası ve su terazisi ile aletsiz, hızlı montaj
- Galvanize çelik toz boyalı montaj donanımı ve GEOMET kaplamalı bağlantı elemanları
- 200 km/h rüzgar dayanımı ve EN 302 326 DN2 uyumu
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | RD-5G30-LW |
| Ürün Grubu | Antenler |
| Frekans Aralığı | 5.1 – 5.9 GHz |
| Kazanç | 30 dBi |
| Polarizasyon | Dual-Linear (2x2) |
| HPOL Işın Genişliği | 5.8° (3 dB) |
| VPOL Işın Genişliği | 5.8° (3 dB) |
| Ön/Arka Oran (F/B) | 30 dB |
| Maks. VSWR | 1.6:1 |
| Çapraz Polarizasyon İzolasyonu | 35 dB (min.) |
| Boyutlar | 650 x 650 x 386 mm |
| Ağırlık | 7.4 kg (direk montaj aparatı dahil, Rocket hariç) |
| Rüzgar Dayanımı | 200 km/h |
| ETSI Standardı | EN 302 326 DN2 |
| Montaj | Universal Pole Mount, Rocket Bracket ve hava koşullarına dayanıklı RF konnektörler dahil |
| Opsiyonel Radom | ISO-BEAM-620 |
