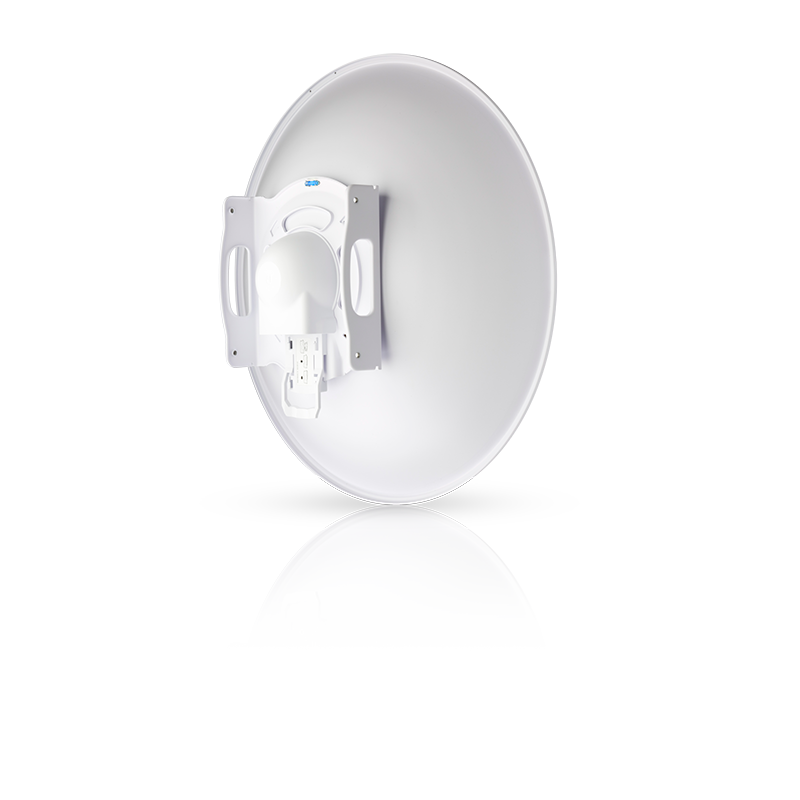

Ubiquiti airMAX RocketDish 5 GHz 30 dBi Antenna (RD-5G30)
Ubiquiti RD-5G30 airMAX 2x2 PtP Köprü Çanak Anteni
Özet: Ubiquiti RD-5G30, WISP'ler ve kurumsal ağlar için 4.9 - 5.8 GHz bandında çalışan 2x2 çift polarizasyonlu PtP köprü ve backhaul çanak antenidir. Rocket baz istasyonuyla (ayrı satılır) eşleşerek uzun mesafe noktadan noktaya linklerde yüksek yönlülük ve dış mekan dayanıklılığı sunar.
Detaylı Açıklama: Ubiquiti RD-5G30, airMAX 2x2 PtP köprü ve ağ backhaul uygulamaları için tasarlanmış bir çanak antendir. 4.9 - 5.8 GHz frekans aralığında çalışır; 4.9 GHz'de 26 dBi, 5 GHz bandında 30 dBi kazanç sağlar. Çanak reflektör tasarımı yüksek yönlülük sunar; 5° (3 dB) HPOL/VPOL ışın genişliği, 34 dB ön/arka oranı ve 35 dB minimum çapraz polarizasyon izolasyonu ile uzun mesafe PtP linklerde kararlı RF performansı için tasarlanmıştır.

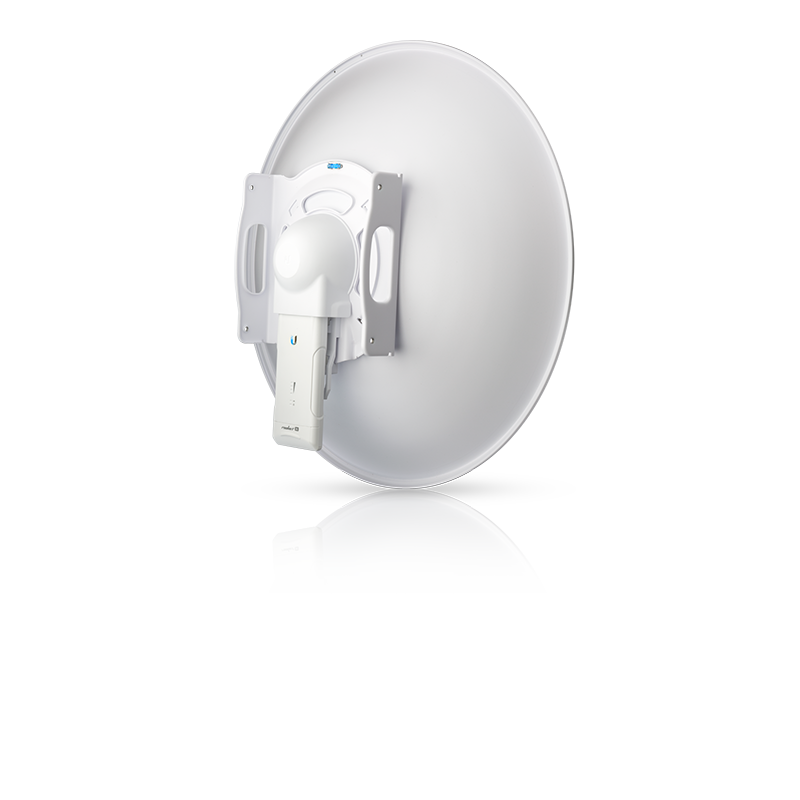

RocketDish, Rocket baz istasyonu ile birlikte kullanılarak PtP köprü veya ağ backhaul uç noktası oluşturur; Rocket ayrı satılır. Her RocketDish'te dahili Rocket montajı bulunur; Rocket güvenli şekilde yerine oturtulur ve anten özel alet gerektirmeden monte edilebilir. Dış mekan koşulları için endüstriyel mukavemetli donanım, direk montajında konumu koruyacak şekilde tasarlanmış bağlantı elemanları ve kablo/konnektörleri dış etkenlerden koruyan kılıf RD-5G30'da bulunur.
5 GHz bandı geniş spektrum sunar ve uzun mesafe linkler için uygundur; ancak 5 GHz sinyalleri engellerden geçerken daha fazla zorlanır. 4.9 GHz bandı tipik olarak lisans gerektirir ve kamu güvenliği uygulamalarına ayrılmıştır; yerel düzenlemeler kontrol edilmelidir. Opsiyonel RAD-RD2 radome, anten yüzeylerini dış koşullardan korur ve rüzgar yükünü azaltır. AF-5G-OMT-S45 dönüşüm kiti ile RD-5G30, AF-5X veya AF-4X ile kullanılmak üzere 45° slant polarizasyona dönüştürülebilir.
Öne Çıkan Özellikler:
- 4.9 - 5.8 GHz bandında çalışan 2x2 çift polarizasyonlu RocketDish anten.
- 4.9 GHz'de 26 dBi, 5 GHz bandında 30 dBi kazanç.
- 5° (3 dB) HPOL/VPOL ışın genişliği ve 34 dB ön/arka oranı ile yüksek yönlülük.
- Rocket baz istasyonlarıyla tak-çalıştır entegrasyon ve dahili Rocket montaj braketi.
- Dış mekan kullanımı için endüstriyel mukavemetli donanım, koruyucu kılıf ve hava koşullarına dayanıklı RF konnektörler.
- Opsiyonel RAD-RD2 radome ve AF-5G-OMT-S45 dönüşüm kiti uyumluluğu.
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | RD-5G30 |
| Ürün Grubu | Antenler |
| Frekans Aralığı | 4.9 - 5.8 GHz |
| Kazanç | 4.9 GHz: 26 dBi; 5 GHz: 30 dBi |
| HPOL Işın Genişliği | 5° (3 dB) |
| VPOL Işın Genişliği | 5° (3 dB) |
| Ön/Arka Oranı (F/B) | 34 dB |
| Maks. VSWR | 1.4:1 |
| Polarizasyon | Çift Doğrusal |
| Çapraz Polarizasyon İzolasyonu | 35 dB Min. |
| ETSI Spesifikasyonu | EN 302 326 DN2 |
| Montaj | Universal Direk Montajı, Rocket Braketi ve Hava Koşullarına Dayanıklı RF Konnektörleri Dahil |
| Boyutlar | 650 x 650 x 304 mm (25.6 x 25.6 x 11.97 in) |
| Ağırlık | 9.8 kg (21.61 lb) |
| Rüzgar Dayanımı | 200 km/h (125 mph) |
| Radome Uyumluluğu | RAD-RD2 (opsiyonel) |
