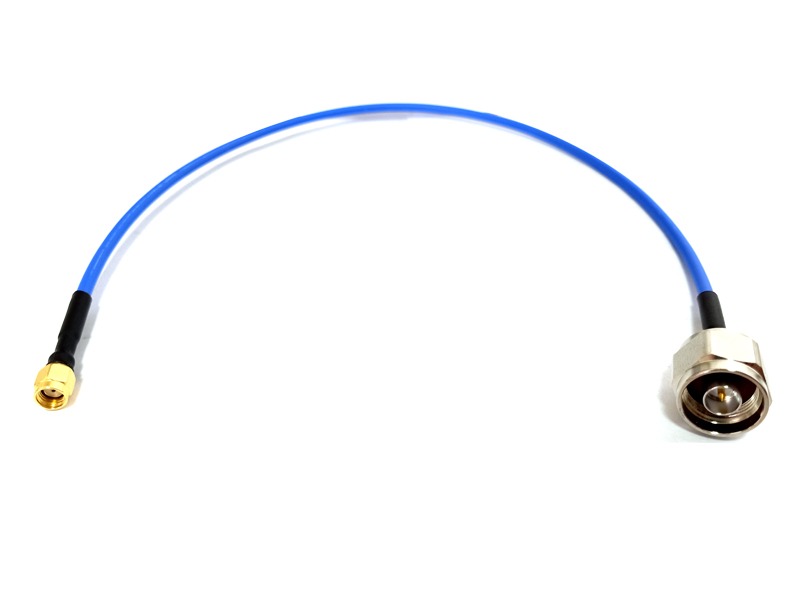

Pigtail N-Tip Erkek Konnektör to RP-SMA Anten Pigtail Adaptörü

Özet: N-tip erkek konnektör ile ters polariteli RP-SMA arayüzü arasında geçiş sağlayan anten pigtail adaptörü. WISP saha kurulumları, outdoor radyo/CPE bağlantıları ve endüstriyel RF kablolama için tasarlanmıştır.

Detaylı Açıklama: Pigtail N-Tip Erkek Konnektör to RP-SMA, bir yanda N-tip erkek konnektör, diğer yanda ters polariteli (Reverse Polarity) RP-SMA arayüzü bulunan bir anten pigtail adaptörüdür. Hat üzerinde 50 Ohm karakteristik empedans korunur; bu sayede anten ile radyo ünitesi arasındaki bağlantıda empedans sürekliliği sağlanır. Dielektrik malzeme olarak PTFE, kontak yüzeylerinde ise MIL-G-45204 Type 1, Grade C standardına uygun altın kaplama kullanılır.

Konnektör gövdesinde pirinç erkek kontaklar ve ısıl işlemli berilyum bakır dişi kontaklar yer alır. SMA arayüz geometrisi MIL-C-39012 ve MIL-C-83517 standartlarına uygun olup, konnektör ailesi yüksek mekanik dayanım, yüksek tekrar kullanım ömrü ve düşük VSWR hedefiyle üretilir. 5000 MΩ izolasyon direnci ve 2–3 GHz bandında -90 dB RF sızıntı değeri, hat üzerindeki parazit ve kaçak sinyal riskini azaltmaya yönelik tasarım parametreleridir.

RP-SMA (Reverse Polarity SMA) arayüzü, standart SMA konnektörlerle fiziksel olarak eşleşmeyecek şekilde ters polariteli üretilir; bu ayrım saha kurulumlarında yanlış eşleştirmeyi önler. Ürün, anten tarafında N-tip bağlantı, radyo tarafında RP-SMA bağlantı gerektiren WISP, kablosuz erişim noktası ve endüstriyel kablolama senaryolarında ara adaptör olarak konumlandırılır.

Öne Çıkan Özellikler:

• N-tip erkek konnektörden RP-SMA arayüzüne geçiş sağlayan pigtail adaptör yapısı
• 50 Ohm karakteristik empedans ile hat sürekliliği
• PTFE dielektrik ve altın kaplama kontak yüzeyleri
• Ters polariteli (RP) SMA arayüzü — standart SMA ile karışmayı önler
• MIL-C-39012 ve MIL-C-83517 uyumlu SMA arayüz geometrisi
• 5000 MΩ izolasyon direnci ve 2–3 GHz bandında -90 dB RF sızıntı değeri
