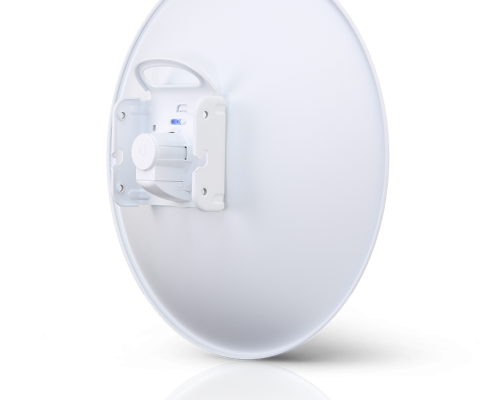

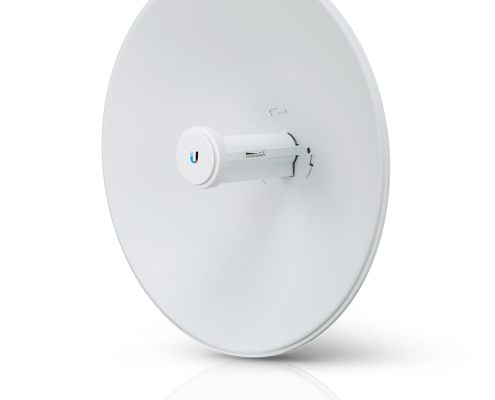

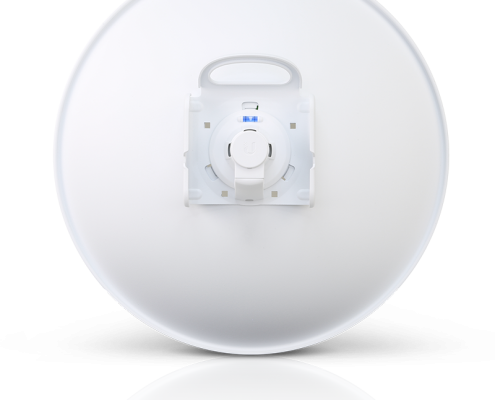

Ubiquiti PBE-5AC-300 5 GHz airMAX ac PowerBeam Köprü Anteni

Özet:

Ubiquiti PBE-5AC-300, 5 GHz bandında çalışan 22 dBi kazançlı, 300 mm çanak reflektörlü bir airMAX ac CPE antenidir. WISP altyapılarında noktadan noktaya (PtP) linklerde ve airMAX PtMP ağlarında istemci tarafı ekipmanı olarak konumlandırılır.

Detaylı Açıklama:

PowerBeam ac, Ubiquiti'nin InnerFeed® teknolojisiyle radyo ünitesini antenin feedhorn yapısı içine entegre eder. Radyo ile anten arasında RF kablo bulunmadığı için kablolama kayıpları ortadan kalkar ve alınan sinyal doğrudan kazanç elemanına aktarılır. 22 dBi kazanç ve dar huzme yapısı, RF enerjisini tek bir yönde yoğunlaştırarak aynı ya da benzer frekansta çalışan diğer yayınları uzamsal olarak filtreler; bu nedenle kalabalık 5 GHz spektrumunda gürültü bağışıklığı belirgin şekilde artar. Cihaz, 5150 - 5875 MHz aralığında çalışır ve çift lineer polarizasyon sunar.

Donanım tarafında Atheros MIPS 74Kc 560 MHz işlemci, 64 MB DDR2 RAM ve 16 MB Flash bellek yer alır. Tek 10/100/1000 Ethernet portu üzerinden 24V pasif PoE ile (Pairs 4, 5+; 7, 8 Return) beslenen cihaz, maksimum 5.5 W tüketir ve 20-26 VDC voltaj aralığında çalışır. airMAX ac ürün ailesinin çoklu radyo mimarisi, ikinci bir radyoyu 5 GHz spektrumunu sürekli analiz etmek üzere ayırır; airOS v7 arayüzünde EVM takımyıldız diyagramları, CINR histogramları ve SNR zaman serisi grafikleri olarak raporlanır. airView® spektrum analizörü, kablosuz linki kesintiye uğratmadan arka planda gürültü imzalarını izler ve kanal planlamasını saha ekipmanı gerektirmeden yapılabilir hale getirir (airOS v7.1 firmware güncellemesi ile).

Radyo tarafında Ubiquiti'nin TDMA tabanlı airMAX protokolü devreye girer: her istemci, merkezi AP denetleyicisinin atadığı zaman dilimlerinde gönderim ve alım yapar; bu yöntem gizli düğüm çakışmalarını (hidden node collision) ortadan kaldırır ve hava süresi verimliliğini artırır. 256QAM yoğun modülasyon desteği ve PtP modunda 80 MHz'e kadar kanal genişliği ile airMAX ac, aynı sınıftaki standart airMAX ürünlerine kıyasla 450+ Mbps seviyesine kadar gerçek TCP/IP verimi sağlayabilir. Ses/video trafiği için akıllı QoS önceliklendirmesi ve otomatik mesafe seçimi (ACK timing) kullanılabilir. Gövde tarafında galvaniz çelik çanak ve braketler toz boyalı, bağlantı elemanları GEOMET kaplamalıdır; ±20° mekanik tilt özelliği ve dahil edilen direk montaj kiti ile hizalama ve kurulum saha ekibi için basitleştirilmiştir. -40 ile 70 °C arası çalışma sıcaklığı ve 120 km/saat rüzgar dayanımı ile dış mekan koşullarına uygundur.

Öne Çıkan Özellikler:

• 5 GHz bandında 22 dBi kazanç ve 300 mm çanak reflektör ile dar huzmeli yönlü kapsama
• InnerFeed® entegre radyo-feedhorn tasarımı: RF kablo kaybı yok
• Atheros MIPS 74Kc 560 MHz işlemci, 64 MB DDR2 RAM, 16 MB Flash
• (1) 10/100/1000 Ethernet portu; 24V pasif PoE ile 5.5 W maksimum tüketim
• airOS v7: airMAX ac TDMA protokolü, 256QAM modülasyon, PtP modunda 80 MHz'e kadar kanal genişliği
• ±20° mekanik tilt, galvaniz çelik çanak ve GEOMET kaplı bağlantı elemanları
