Mimosa NID Gigabit Ağ Arayüz Cihazı (NID)
Özet: Mimosa NID, saha kurulumlarında radyo ile abone binası girişi arasına konumlandırılan, gigabit hızlı ve ESD (elektrostatik deşarj) korumalı bir ağ arayüz cihazıdır. WISP operatörleri, kule montajları ve yerel elektrik kodlarına uyum gerektiren saha kurulumları için tasarlanmıştır.
Detaylı Açıklama:
Mimosa NID, harici duvar montajı için tasarlanmış bir gigabit Network Interface Device (NID) ünitesidir. Abone binası girişi ile ev arasında veya radyo ile güç kaynağı arasında ESD koruması sağlar; elektrik sistemini ve güç kaynağını darbelere karşı korur. Mimosa radyolarında ESD bastırma için hâlihazırda GDT (Gaz Deşarj Tüpü) bulunurken, NID bu korumaya elektrik sistemleri tarafında ek bir katman ekler. Bu yapı, WISP operatörleri için daha yüksek güvenilirlik ve daha az servis çağrısı anlamına gelir.

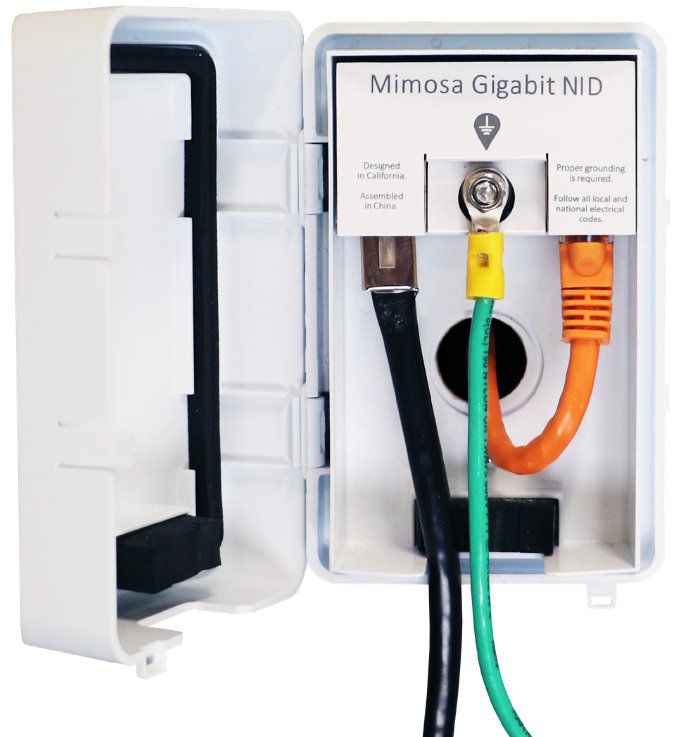

Cihaz gövdesi IP54 sınıfı koruma sunar; toz ve su girişine karşı dirençli tasarımı köpük kablo giriş contası ve güvenlik bağlantı elemanı bağlantı noktasıyla tamamlanır. İki adet RJ-45 konektör üzerinden gigabit hızlı bağlantı sağlanır; blendajlı CAT 6 veya 6A Ethernet kablosu NID'e, ikinci bir CAT 6 veya 6A kablo ise eve ya da kulenin alt kısmındaki PoE enjektörüne yönlendirilir. 14 AWG veya daha kalın bir topraklama teli NID üzerinden toprak çubuğuna bağlanır.
Kurulum birkaç dakika içinde tamamlanabilir. Duvar montajı için iki vida montaj noktası ve temiz kurulumlar için opsiyonel arka kablo giriş noktası bulunur. NID aynı zamanda kolay erişilebilir bir servis arayüzü sunarak saha arıza tespit süreçlerini hızlandırır ve yerel kod gereksinimlerine uyum sağlanması gereken bölgelerde pratik bir çözüm oluşturur.
Öne Çıkan Özellikler:
- Abone bina girişi ile ev arasında ve radyo ile güç kaynağı arasında ESD koruması
- Hat-hat ve hat-toprak koruma modu, GDT (Gaz Deşarj Tüpü) tabanlı parafudr yapısı
- 10 kA darbe deşarj akımı ve 1 MHz'de < 1.0 pF kapasitans
- Gigabit hızlı veri transferi, iki adet RJ-45 konektör
- IP54 sınıfı toz ve su girişi koruması, -40 °C ile +55 °C arası çalışma sıcaklığı
- Duvar montajı için iki vida noktası, opsiyonel arka kablo girişi ve güvenlik bağlantı elemanı noktası
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | MIMOSA NID |
| Ürün Grubu | Antenler |
| Veri Transfer Hızı | Gigabit sınıfı |
| Konektörler | İki (2) adet RJ-45 |
| Koruma Modu | Hat-hat ve hat-toprak |
| Surge Arrestor | GDT (Gaz Deşarj Tüpü) |
| DC Sparkover | 90 V @ 100 V/s |
| Darbe Sparkover | 550 V @ 1000 V/μs |
| Darbe Deşarj Akımı | 10 kA |
| Kapasitans | < 1.0 pF @ 1 MHz |
| Montaj | Duvar montajı; iki (2) vida montaj noktası, opsiyonel arka kablo giriş noktası |
| Boyutlar | 42 mm x 131 mm x 84 mm |
| Ağırlık | 0.13 kg |
| Çalışma Sıcaklığı | -40 °C ile +55 °C |
| Nem | %5 - %100 yoğuşmalı |
| Çevresel Koruma | IP54 (toz ve su girişi koruması) |
