Mimosa N5-X30 4.9 – 6.4 GHz 30 dBi Modular Dish Antenna (N5-X30)
Mimosa N5-X30 2 ft Parabolik MIMO Çanak Anten
Özet: Mimosa N5-X30, 4.9–6.4 GHz bandında çalışan 2 ft parabolik MIMO çanak antenidir. Uzun mesafe WISP backhaul ve noktadan noktaya veri linklerinde, Mimosa C5x, C6x ve B5x radyo başlıklarıyla yüksek kazanç ve girişim bastırma sağlamak üzere tasarlanmıştır.
Detaylı Açıklama: Mimosa N5-X30, 4.900–6.400 MHz aralığını kapsayan geniş bantlı bir 2 ft parabolik MIMO çanak antendir. Banda göre 29–31 dBi kazanç sunar; 35 dB ön-arka oran ve 30 dB portlar arası izolasyon ile yan/arka lob bastırma sağlar. ETSI 302 217 Class I gereksinimlerini aşan lob bastırma performansı, yoğun RF ortamlarında girişim yönetimine katkı sağlar. Yatay ve dikey 5° HPBW değerleri, dar huzme ile uzun mesafe linklerde odaklı kapsama imkânı verir.

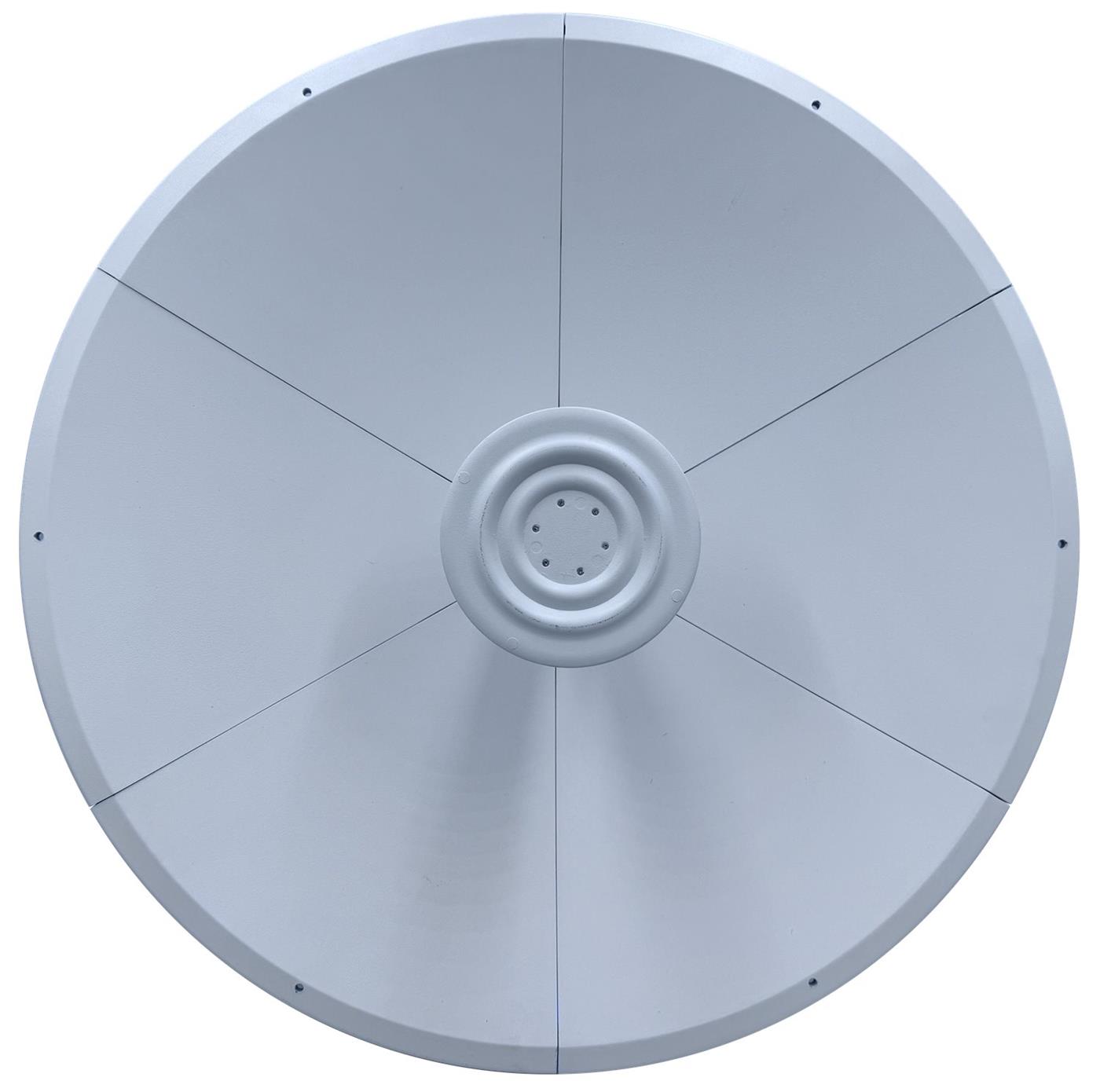

Anten, Mimosa C5x, C6x ve B5x radyo başlıklarına twist-on adaptör ile monte edilecek şekilde tasarlanmıştır. Çift lineer polarizasyon H/V veya ±45° slant olarak kullanılabilir. Katlanabilir çanak yapısı taşıma ve kurulum kolaylığı sağlarken, ince elevasyon ve azimut ayarına izin veren ağır hizmet tipi braket saha hizalamasını kolaylaştırır.
Alüminyum gövde, DC topraklamalı yıldırım koruması ve -40°C ile +70°C arasındaki çalışma sıcaklığı ile zorlu saha koşullarına uygun bir anten çözümü sunar. 50 Ohm empedans ve 50 W maksimum giriş gücü değerleriyle Mimosa X-Serisi radyo başlıklarıyla PTP ve PTMP uygulamalarında kullanılabilir. Uzun mesafe backhaul, noktadan noktaya veri linkleri, 4.9 GHz public safety ve 6.4 GHz'e kadar lisanslı frekans uygulamaları hedeflenir.
Öne Çıkan Özellikler:
- 4.9–6.4 GHz geniş frekans aralığında çalışan 2 ft parabolik MIMO çanak anten.
- Mimosa C5x, C6x ve B5x radyo başlıklarına twist-on adaptör ile uyumluluk.
- Banda göre 29–31 dBi kazanç, 35 dB ön-arka oran ve 30 dB portlar arası izolasyon.
- Yatay ve dikey 5° HPBW; H/V veya ±45° slant çift lineer polarizasyon.
- Alüminyum gövde, DC topraklamalı yıldırım koruması ve -40°C ile +70°C çalışma aralığı.
- Katlanabilir çanak tasarımı ve ince elevasyon/azimut ayarlı ağır hizmet tipi braket.
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | MIMOSA N5-X30 |
| Ürün Grubu | Mimosa N-Serisi |
| Anten Tipi | 2 ft parabolik MIMO çanak anten |
| Frekans Aralığı | 4.900–6.400 MHz |
| Kazanç | 29–31 dBi (banda göre) |
| Polarizasyon | Çift lineer (H/V veya ±45° slant) |
| Ön-Arka Oran | 35 dB |
| Portlar Arası İzolasyon | 30 dB |
| Yatay HPBW | 5° |
| Dikey HPBW | 5° |
| Empedans | 50 Ohm |
| Maksimum Giriş Gücü | 50 W |
| Radyo Adaptörü | C5x, C6x, B5x |
| Malzeme | Alüminyum |
| Yıldırım Koruması | DC topraklamalı |
| Çalışma Sıcaklığı | -40°C ile +70°C |
| Boyutlar (tek anten) | 600 x 600 x 330,2 mm |
| Ağırlık (tek anten) | 6,5 kg |
| Montaj Direği Çapı | 30–80 mm |
| Maks. VSWR | 2.5:1 (4.9–5.1 GHz); 2:1 (5.1–6.4 GHz) |
