Mimosa N5-45x4 4.9 – 6.4 GHz 22 dBi 45° 4-Port Sector Antenna (N5-45x4)
Mimosa N5-45x4 22 dBi 4 Port Sektör Anteni
Özet: Mimosa N5-45x4, kule ve kolokasyon sahalarında 4.9–6.4 GHz bandında çalışan, 4 portlu dual-slant 45º sektör antenidir. Yüksek ön-arka oranı ve düşük yan lob seviyesiyle 2x spektrum yeniden kullanımı hedefleyen WISP ve sabit kablosuz genişbant (FWA) kurulumları için tasarlanmıştır.

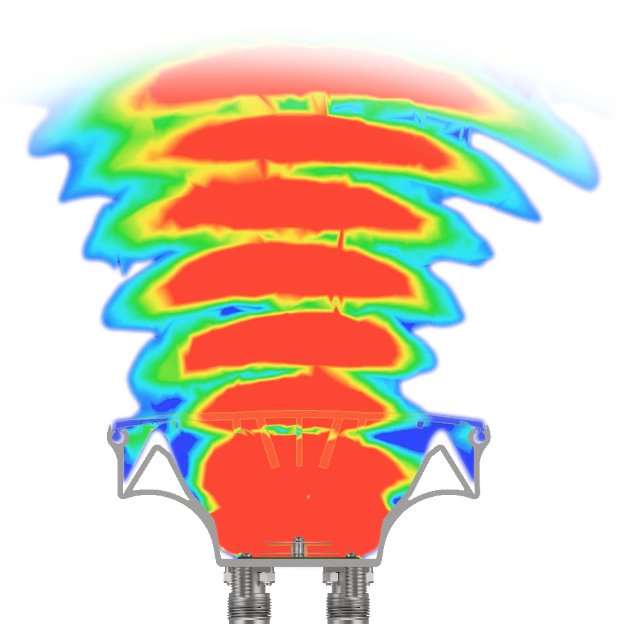

Detaylı Açıklama: N5-45x4, sektör antenlerin kapsama avantajı ile horn antenlerin gürültü yalıtımını tek gövdede birleştiren bir RF tasarımına sahiptir. 22 dBi nominal kazancı, 45º azimut (4 dB) ve 9º elevasyon (3 dB) hüzme genişliğiyle birlikte, 43 dB minimum ön-arka (FTB) oranı sunar. Bu kombinasyon, aynı kule üzerinde çalışan hücreler arasında girişimi baskılayarak spektrumun 2x yeniden kullanılmasına olanak tanır. Dual-slant 45º polarizasyon, 30 dB üzeri çapraz polarizasyon yalıtımı ve 10 dB üzeri port-port yalıtımı ile birlikte 4x4 MIMO mimarisini destekler.

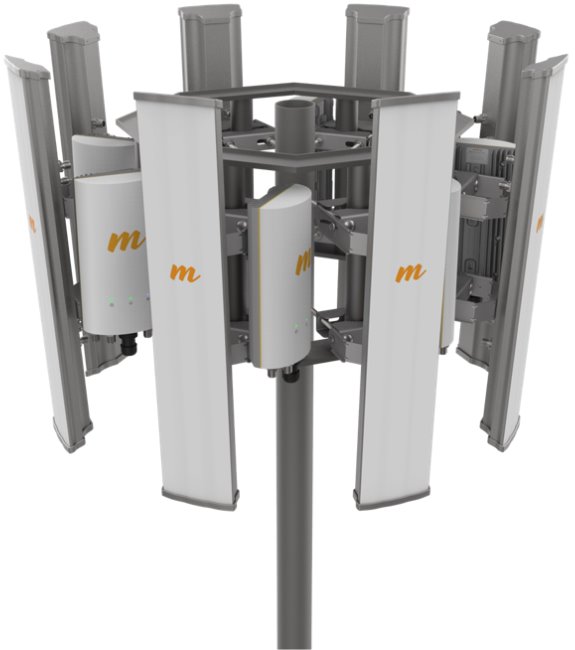

Anten, Mimosa A5c 4x4 MIMO radyo ile eşleştirildiğinde hüzme şekillendirme (beamforming) kazanç sağlar: istemci başına +3 dB kazanç ve uplink yönünde A5c'nin dijital fazlama yeteneği sayesinde +3 dB alış kazancı elde edilir. Ayrıca 4x4 MIMO A5c'ye ek olarak, farklı kanallarda çalışan iki adet 2x2 MIMO üçüncü taraf radyoyu aynı anda destekleyerek kule sahasındaki kapsama kapasitesinin artırılmasına imkân verir. Geniş bant çalışma aralığı sayesinde 4.9 GHz kamu güvenliği uygulamaları ve düzenlemelerin izin verdiği ölçüde 6.4 GHz'e kadar multipoint lisanslı kullanım desteklenir; bu da yoğun 5.15–5.85 GHz lisanssız kanalların ötesinde 800 MHz ek spektrum anlamına gelir.

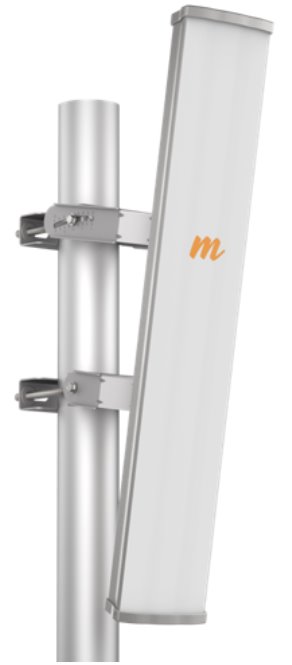

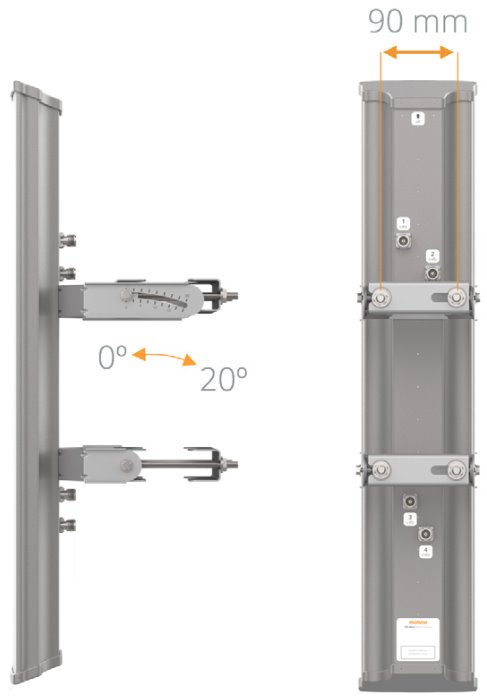

Mekanik tarafında galvanizli çelik çift ataşmanlı direk montaj kiti, 20º'ye kadar mekanik yukarı/aşağı tilt imkânı sunar. 1.5" (38 mm) ile 3.5" (90 mm) arası direk çaplarına montaj yapılabilir. Gövde, UV stabilize edilmiş mühendislik polimeri olup IP55 koruma sınıfına sahiptir; -40°C ile +55°C arasında çalışır ve 200 km/h rüzgâr dayanımı ile saha koşullarına uygunluk sağlar. Dört adet N-type dişi RF konnektörü ve pakete dahil dört adet 1 metre LMR 240 Type-N / Type-N kablo ile birlikte gelir.
Öne Çıkan Özellikler:
- 22 dBi kazanç (hüzme şekillendirme ile +3 dBi ek kazanç)
- 43 dB minimum ön-arka oranı ile 2x spektrum yeniden kullanımı
- 4.9–6.4 GHz geniş bant çalışma aralığı (ek 800 MHz spektrum)
- Dual-slant 45º polarizasyon, 4 adet N-type dişi RF konnektörü
- A5c 4x4 MIMO radyo ile hüzme şekillendirmeli çalışma; iki adet 2x2 MIMO üçüncü taraf radyo desteği
- IP55 gövde koruması, 200 km/h rüzgâr dayanımı ve 20º mekanik tilt
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | N5-45x4 |
| Ürün Grubu | Mimosa N-Serisi |
| Frekans Aralığı | 4.9–6.4 GHz |
| Kazanç | 22 dBi (+3 dBi hüzme şekillendirme) |
| Polarizasyon | Dual-slant 45º |
| Azimut Hüzme Genişliği (4 dB) | 45º |
| Azimut Hüzme Genişliği (3 dB) | 42º |
| Elevasyon Hüzme Genişliği (3 dB) | 9º |
| Elektriksel Downtilt | 2º |
| Ön-Arka Oranı (min) | 43 dB |
| Çapraz Polarizasyon Yalıtımı | >30 dB |
| Port-Port Yalıtımı | >10 dB |
| Empedans | 50 Ω |
| Maksimum Giriş Gücü | 30 dBm |
| RF Konnektörleri | 4 adet N-type dişi |
| Boyutlar (Y x G x D) | 734 x 143 x 76 mm |
| Ağırlık | 4.08 kg |
| Gövde Malzemesi | Dış mekân, UV stabilize mühendislik polimeri |
| Montaj | Galvanizli çelik çift ataşmanlı direk montajı, 20º mekanik tilt |
| Direk Çapı Aralığı | 38–90 mm (1.5"–3.5") |
| Rüzgâr Dayanımı | 200 km/h (125 mph) |
| Rüzgâr Yükü | 4.77 kg @ 160 km/h |
| Koruma Sınıfı | IP55 |
| Çalışma Sıcaklığı | -40°C ile +55°C |
| Çalışma Nemi | %5–100 yoğuşmalı |
| Çalışma İrtifası | 4.420 m (14.500 ft) |
| Şok ve Titreşim | ETS 300-019-2-4 sınıf 4M5 |
| RoHS Uyumluluğu | Evet |
