Mimosa B6x 5.1 – 6.4 GHz Wi-Fi 6E 1.75 Gbps Modular PtP Backhaul Radio (B6x)
Mimosa B6x Yüksek Kapasiteli Noktadan Noktaya (PTP) Backhaul Radyosu
Özet: Mimosa B6x, lisanssız 5.150–6.425 GHz spektrumunda 3,0 Gbps'e varan IP toplam kapasitesi ve 1 ms altı gecikmesiyle kısa–orta mesafe relay ve kule bağlantıları için tasarlanmış noktadan noktaya (PTP) backhaul radyosudur. WISP'ler ve saha altyapı operatörleri için yoğun kolokasyon ve özel mühendislik gerektiren bağlantılarda yüksek kapasiteli omurga çözümü sunar.
Detaylı Açıklama: B6x'in radyo mimarisi, bağımsız asimetrik kanal ve link adaptasyonu ile çalışan çift adet 2x2 radyodan (toplam 4 MIMO akışı) oluşur. 4x4 MU-MIMO ve OFDMA 1024QAM modülasyonu, tek veya çift 160 MHz kanal kullanımıyla 320 MHz toplam kanal kapasitesine kadar ölçeklenir; iki komşu olmayan kanal üzerinden otomatik yük dengeleme yapılabilir. Bu yapı, lisanssız spektrumdaki girişimlere karşı OFDMA tabanlı girişim azaltma ve dinamik kanal/genişlik optimizasyonu ile birlikte çalışır. MCS 0 seviyesinde 20 MHz'de -96 dBm'e kadar inen alıcı hassasiyeti, uzun ve gürültülü linklerde dahi kararlı bir bütçe sağlar.
Gövde tarafında B6x, döküm alüminyum muhafazası ve IP67 koruma sınıfıyla -40 °C ile +55 °C aralığında, %100 yoğuşmalı nem koşullarında ve 4.420 m'ye kadar irtifada çalışacak şekilde üretilmiştir. 6 kV yıldırım ve ESD koruması, saha kurulumlarında donanım ömrünü belirleyen kritik bir unsurdur. Cihaz passive PoE (48–56 V) ile PoE portundan ya da ayrı DC portundan beslenir; maksimum güç tüketimi 30 W'dir. Veri tarafında çift SFP+ kafesi üzerinden 10 Gbps fiber bağlantı ve 10/100/1000BASE-T Gigabit Ethernet portu bulunur.
Yönetim katmanı Mimosa Cloud, MMP (Mimosa Management Platform), SNMPv2 ve Syslog, HTTPS tabanlı HTML5 Web arayüzü üzerinden yürütülür. GNSS-1 (GPS + GLONASS) alıcısı ve 1PPS GPS TX/RX kolokasyon senkronizasyonu sayesinde aynı kanalı kullanan komşu Mimosa radyoları birbirine yakın konumlandırılarak ağ hızlıca genişletilebilir; ayarlanabilir uplink/downlink bant oranı ile trafik profiline göre optimizasyon yapılabilir. 128-bit AES PSK donanım hızlandırmalı şifreleme ve 4 sınıflı QoS (MIR, CIR, ağırlıklı adil kuyruk, hız sınırlama) kurumsal seviyede trafik kontrolü sağlar. B6x, N5-X twist-on anten arayüzü ile 12 dBi ila 30+ dBi kazanç aralığındaki modüler antenlerle eşleştirilebilir (anten ve SFP modülleri ürüne dahil değildir).
Öne Çıkan Özellikler:
- 5.150–6.425 GHz genişletilmiş frekans aralığı ve 27 dBm maksimum çıkış gücü
- 3,0 Gbps IP toplam (3,4 Gbps PHY) kapasite, auto modda 1 ms altı gecikme
- 4x4 MU-MIMO ve OFDMA 1024QAM; 320 MHz toplam kanal kapasitesi
- Çift 2x2 radyo ile çift link operasyonu ve otomatik yük dengeleme
- Çift SFP+ (10 Gbps fiber) ve Gigabit Ethernet arayüzleri
- IP67 döküm alüminyum gövde, 6 kV yıldırım/ESD koruması, GNSS-1 GPS senkronizasyonu
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | Mimosa B6x |
| Ürün Grubu | Mimosa B-Serisi PTP Backhaul Radyo |
| Parça Numarası | 100-00116 |
| Frekans Aralığı | 5150–6425 MHz (ülke düzenlemelerine tabidir) |
| Maksimum Çıkış Gücü | 27 dBm |
| Maksimum Kapasite | 3,0 Gbps IP toplam UL/DL (3,4 Gbps PHY) |
| Modülasyon | 4x4 MU-MIMO, OFDMA 1024QAM |
| Kanal Genişliği | Tek veya çift 160 MHz; 320 MHz toplam kanal kapasitesi |
| Kablosuz Protokoller | TDMA, TDMA-FD, Auto-TDD |
| Gecikme | Auto modda <1 ms |
| Alıcı Hassasiyeti (MCS 0) | -87 dBm @160 MHz / -90 dBm @80 MHz / -93 dBm @40 MHz / -96 dBm @20 MHz |
| Fiber Arayüzü | Çift SFP+ (10 Gbps) |
| Ethernet | 10/100/1000BASE-T |
| RF Konnektör | N5-X twist-on |
| Maksimum Güç Tüketimi | 30 W |
| Güç Besleme | PoE portu veya ayrı DC portu; passive PoE 48–56 V (injektör dahil değil) |
| Yıldırım ve ESD Koruması | 6 kV |
| Gövde Malzemesi | Döküm alüminyum |
| Koruma Sınıfı | IP67 |
| Çalışma Sıcaklığı | -40 °C ile +55 °C |
| Çalışma Nemi | %5–100 (yoğuşmalı) |
| Çalışma Yüksekliği | 4.420 m (maksimum) |
| Darbe ve Titreşim | ETS 300-019-2-4 class 4M5 |
| Boyutlar | 290 × 167 × 89 mm |
| Ağırlık | 1,7 kg |

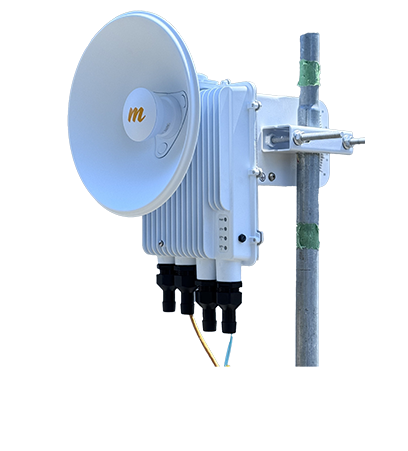

| Montaj | 30–90 mm direk kelepçesi, ±20° elevasyon ayarı |
| GPS | GNSS-1 (GPS + GLONASS); 1PPS TX/RX kolokasyon senkronizasyonu |
| Güvenlik | 128-bit AES PSK (donanım hızlandırmalı) |
| QoS | 4 sınıf, kullanıcı tanımlı öncelik kuyruğu, ağırlıklı adil kuyruk, MIR, CIR, hız sınırlama |
| Yönetim | Mimosa Cloud, MMP, SNMPv2, Syslog, HTTPS, HTML5 Web UI |
| RoHS | Uyumlu |
