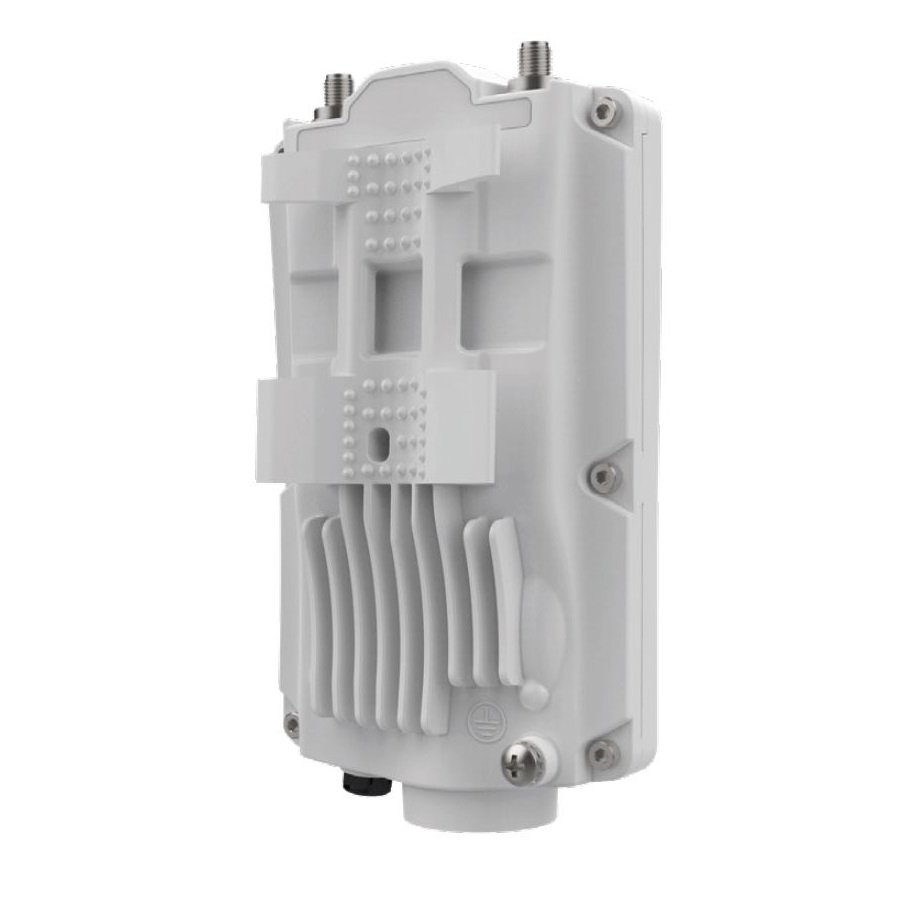

Mimosa A5x 4.9 – 6.4 GHz 2x2 MIMO Connectorized Access Point Radio (A5x)
Mimosa A5x Konnektörlü 2x2 Erişim Noktası
Özet: Mimosa A5x, WISP ve lisanssız sabit kablosuz ağlarda noktadan çok noktaya (PTMP) erişim noktası olarak görev yapar. Konnektörlü 2x2 radyo yapısı, IP katmanında 700 Mbps'e kadar kapasite ve SRS/GPS senkronizasyonu ile saha kurulumunda hızlı abone eklemeye yöneliktir.
Detaylı Açıklama: A5x, harici antenlere bağlanabilen (2) RP-SMA dişi konnektörlü 2x2:2 MIMO OFDM radyo mimarisine sahiptir. 20/40/80 MHz kanal genişlikleri sunar; GPS Sync için 5 MHz adımlarla, WiFi Interop için standart WiFi kanallarına ayarlanabilir. Ürün iki parça numarasıyla gelir: PN 100-00107 için 5150–5850 MHz FCC/ETSI/CA, PN 100-00107-1 için 4900–6400 MHz ROW. ROW frekans kullanımı ülke düzenlemeleriyle sınırlıdır.
IP katmanında 700 Mbps'e kadar erişim noktası kapasitesi, WiFi Interop modunda 64 istemci ve SRS/GPS Sync modunda 44 istemci kapasitesi sunar. TDMA teknikleri, istemci talebine göre dinamik upstream zaman dilimi tahsisi yaparak ağ ölçeği, spektrum verimliliği ve erişim noktası kullanımını optimize eder. Entegre yüksek hassasiyetli SRS (GPS sync), mevcut A5 ve B5 sahalarına aynı kanalı yeniden kullanarak yeni A5x sektörleri eklemeye imkan verir. A5c 4x4 erişim noktasının gereğinden güçlü olduğu durumlarda A5x uygun bir seçenektir.
Donanım tarafında 9–12.9 W maksimum güç tüketimi, 24–56 VDC pasif PoE (enjektör dahil değil) ve 6 kV yıldırım/ESD koruması bulunur. IP67 gövde, -40°C ile +55°C çalışma sıcaklığı ve 4.420 m'ye kadar çalışma yüksekliği ile saha koşullarına uygundur. Gigabit Ethernet, 1PPS GPS TX/RX kolokasyon senkronizasyonu, bulut izleme/provizyon, SNMPv2c/v3, Syslog, HTTPS, HTML5 Web GUI, mDNS, IPv4/IPv6, WPA2/AES/RADIUS/802.1x, abone başına VLAN ve QoS özellikleriyle yönetilebilir bir PTMP erişim noktası sunar.
Öne Çıkan Özellikler:
- 2x2:2 MIMO OFDM radyo; MCS9'a kadar modülasyon (256-QAM 5/6)
- IP katmanında 700 Mbps'e kadar erişim noktası kapasitesi
- WiFi Interop'ta 64 istemci, SRS/GPS Sync'te 44 istemci kapasitesi
- 1PPS GPS TX/RX kolokasyon senkronizasyonu ve SRS/GPS sync
- 20/40/80 MHz kanallar; GPS Sync için 5 MHz adımlarla ayar
- (2) RP-SMA dişi konnektör, Gigabit Ethernet, pasif PoE 24–56 VDC ve IP67 gövde
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | MIMOSA A5x |
| Ürün Grubu | Mimosa A-Serisi |
| Maksimum Throughput | IP katmanında 700 Mbps'e kadar |
| İstemci Kapasitesi | 64 istemci (WiFi Interop); 44 istemci (SRS/GPS sync) |
| Kablosuz Protokoller | WiFi Interop; Spectrum Reuse Synchronization (SRS/GPS sync) |
| MIMO ve Modülasyon | 2x2:2 MIMO OFDM; MCS9'a kadar (256-QAM 5/6) |
| Kanal Genişliği | 20/40/80 MHz; GPS Sync için 5 MHz adımlarla ayarlanabilir; WiFi Interop için standart WiFi kanallarına ayarlanabilir |
| Frekans Aralığı | 5150–5850 MHz FCC/ETSI/CA (PN: 100-00107); 4900–6400 MHz ROW (PN: 100-00107-1); ülkeye göre sınırlı |
| Maksimum Çıkış Gücü | 27 dBm |
| Hassasiyet (MCS 0) | -87 dBm @ 80 MHz; -90 dBm @ 40 MHz; -93 dBm @ 20 MHz |
| Maksimum Güç Tüketimi | 9–12.9 W |
| Güç Yöntemi | Pasif PoE (24–56 VDC) |
| PoE Enjektörü | Dahil değil |
| Yıldırım ve ESD Koruması | 6 kV |
| Boyutlar | Yükseklik 188.4 mm (7.42 in, gland dahil); Genişlik 75 mm (2.95 in); Derinlik 44 mm (1.73 in) |
| Ağırlık | 0.30 kg (0.70 lbs) |
| Gövde | Outdoor UV stabilize mühendislik polimeri; entegre montaj arkalığı |
| Montaj | Tek direk kayışı (dahil değil) ve benzer antenler için slip-on montaj |
| Konnektör Tipi | (2) RP-SMA (dişi) |
| IP Sınıfı | IP67 |
| Çalışma Sıcaklığı | -40°C ile +55°C (-40°F ile 131°F) |
| Çalışma Nemi | %5–100 yoğuşmalı |
| Çalışma Yüksekliği | Maksimum 4.420 m (14.500 ft) |
| Şok ve Titreşim | ETS 300-019-2-4 class 4M5 |
| Ethernet | 10/100/1000-BASE-T Gigabit Ethernet |
| Kolokasyon Senkronizasyonu | 1PPS GPS TX/RX; ayarlanabilir aşağı/yukarı akış bant genişliği oranı |
| Yönetim | Bulut izleme ve provizyon; SNMPv2c/v3; Syslog; HTTPS; HTML5 tabanlı Web GUI; mDNS; IPv4 ve IPv6 |
| Akıllı Spektrum Yönetimi | Aktif tarama ile RF girişim izleme/kayıt (hizmet etkisi olmadan); kanal ve bant genişliği kullanımında dinamik otomatik optimizasyon |
| Güvenlik | WPA2; AES; RADIUS; 802.1x yetkilendirme |
| VLAN'lar | Abone başına VLAN; yönetim VLAN; CPE veri VLAN; passthrough modu; etiketsiz trafik kontrolü; DSCP-COS eşleme |
| QoS | SRS (GPS Sync) için 3 kullanıcı yapılandırılabilir seviye (CBWFQ); Behavior Aggregate (BA) ve CoS Classifier, kullanıcı yapılandırılabilir öncelik |
| GPS Konumu | GNSS1 (GPS + GLONASS) |
| Onaylar | FCC Part 15.407 ve Part 90Y; IC RSS210; CE; ETSI 301 893/302 502 |
| RoHS Uyumluluğu | Evet |
| Emniyet | EN 62638-1 |
| Parça Numaraları | PN 100-00107: 5150–5850 MHz FCC/ETSI/CA; PN 100-00107-1: 4900–6400 MHz ROW (ülkeye göre sınırlı) |
