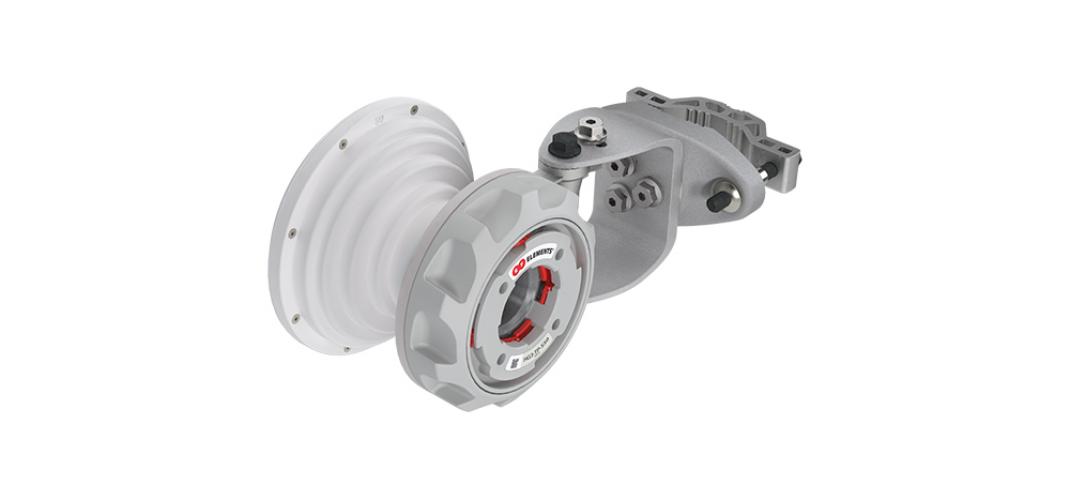

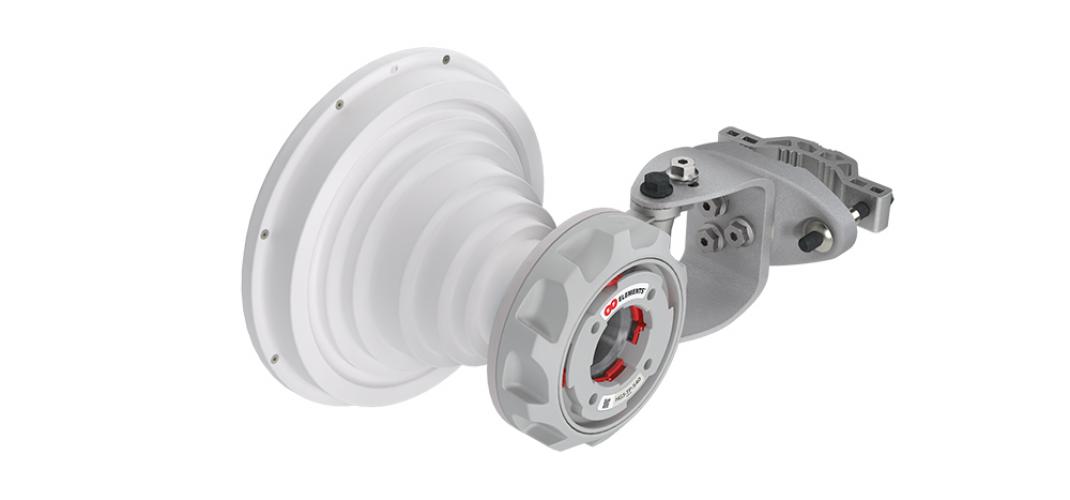

RF Elements 30° Symmetrical Horn TwistPort Antenna (HG3-TP-S30)
RF ELEMENTS HG3-TP-S30 Simetrik Horn TP Anten Gen2
Özet: RF ELEMENTS HG3-TP-S30, yüksek yoğunluklu AP kümeleri ve yoğun radyo ortak yerleşimi için tasarlanmış simetrik horn TP antenidir. TwistPort™ hızlı kilitlenen dalga kılavuzu portu ve simetrik ışın yapısıyla gürültü reddi ve ölçeklenebilirlik sağlar.
Detaylı Açıklama: HG3-TP-S30, 5180 - 6775 MHz frekans aralığında çalışan, 18.4 dBi kazançlı simetrik horn antenidir. Simetrik ışın deseni yan lob içermez; -3 dB'de yatay/dikey 21°, -6 dB'de yatay/dikey 30° ışın genişliği sunar. 94% ışın verimliliği ve 37 dB ön-arka oranı, yoğun radyo ortamlarında gürültü reddine katkı sağlar.
TwistPort™ bağlantı, patent bekleyen hızlı kilitlenen dalga kılavuzu portu olarak neredeyse kayıpsız ve kolay kullanım sağlar. Gen2 gövde optik olarak daha hafif, geliştirilmiş anten braketi ve daha dayanıklı radome malzemesiyle gelir; tüm Gen2 anten serisi yalnızca iki farklı radome boyutu kullanır.
IP55 çevresel koruma, 30-80 mm direk montaj çapı, ±25° mekanik eğim ve 160 km/h rüzgar dayanımı ile saha kurulumlarına uygundur. UV dayanımlı ABS plastik, polikarbonat, polipropilen, alüminyum ve paslanmaz çelik malzemeler kullanılır.
Öne Çıkan Özellikler:
- 5180 - 6775 MHz frekans aralığı
- 18.4 dBi kazanç
- Simetrik ışın deseni: -3 dB H/V 21°, -6 dB H/V 30°
- TwistPort™ hızlı kilitlenen dalga kılavuzu portu
- 94% ışın verimliliği ve 37 dB ön-arka oranı
- IP55 koruma, 30-80 mm direk montajı ve 160 km/h rüzgar dayanımı
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF ELEMENTS |
| Model | HG3-TP-S30 |
| Ürün Grubu | Antenler |
| Ürün Tipi | Simetrik Horn TP Anten Gen2 |
| Anten Tipi | Horn |
| Frekans Aralığı | 5180 - 6775 MHz |
| Kazanç | 18.4 dBi |
| Azimut Işın Genişliği -3 dB | H 21° / V 21° |
| Elevasyon Işın Genişliği -3 dB | H 21° / V 21° |
| Azimut Işın Genişliği -6 dB | H 30° / V 30° |
| Elevasyon Işın Genişliği -6 dB | H 30° / V 30° |
| Işın Verimliliği | %94 |
| Ön-Arka Oranı | 37 dB |
| Anten Bağlantısı | TwistPort™ - Hızlı Kilitlenen Dalga Kılavuzu Portu |
| Malzemeler | UV dayanımlı ABS plastik, polikarbonat, polipropilen, alüminyum, paslanmaz çelik |
| Çevresel Koruma | IP55 |
| Alev Sınıfı | UL 94 HB |
| Direk Montaj Çapı | 30-80 mm (1.1-3.1 inç); mümkün olduğunca 80 mm (3.1 inç) değerine yakın önerilir |
| Sıcaklık | -30°C ila +55°C (-22°F ila +131°F) |
| Rüzgar Dayanımı | 160 km/h (100 mi/h) |
| Rüzgar Yükü | 46/23 N - Ön/Yan, 160 km/h (100 mi/h) |
| Etkin Projeksiyon Alanı | 379/188 cm² - Ön/Yan (58.8/29.1 in²) |
| Mekanik Eğim | ±25° |
| Ağırlık | 1.9 kg / 4.1 lb tek ünite; 3.3 kg / 7.3 lb tek ünite paket dahil; 17.4 kg / 38 lb karton (5 adet) |
| Boyutlar | 345 × 217 × 284 mm (13.6 × 8.5 × 11.2 inç) |
