RF Elements 60° Asymmetrical Horn TwistPort Antenna 17 dBi (HG3-TP-A60)
RF elements HG3-TP-A60 60° Asimetrik Horn Anten (TwistPort™)
Özet: RF elements HG3-TP-A60, 5180 – 6000 MHz bandında çalışan, 17 dBi kazançlı ve TwistPort™ hızlı kilitlemeli dalga kılavuzu bağlantısına sahip 60° asimetrik horn antendir. Yoğun kule yerleşimlerinde, yüksek yoğunluklu AP kümelerinde ve gürültü reddinin kritik olduğu WISP saha kurulumlarında hassas kapsama planlaması için tasarlanmıştır.
Detaylı Açıklama:

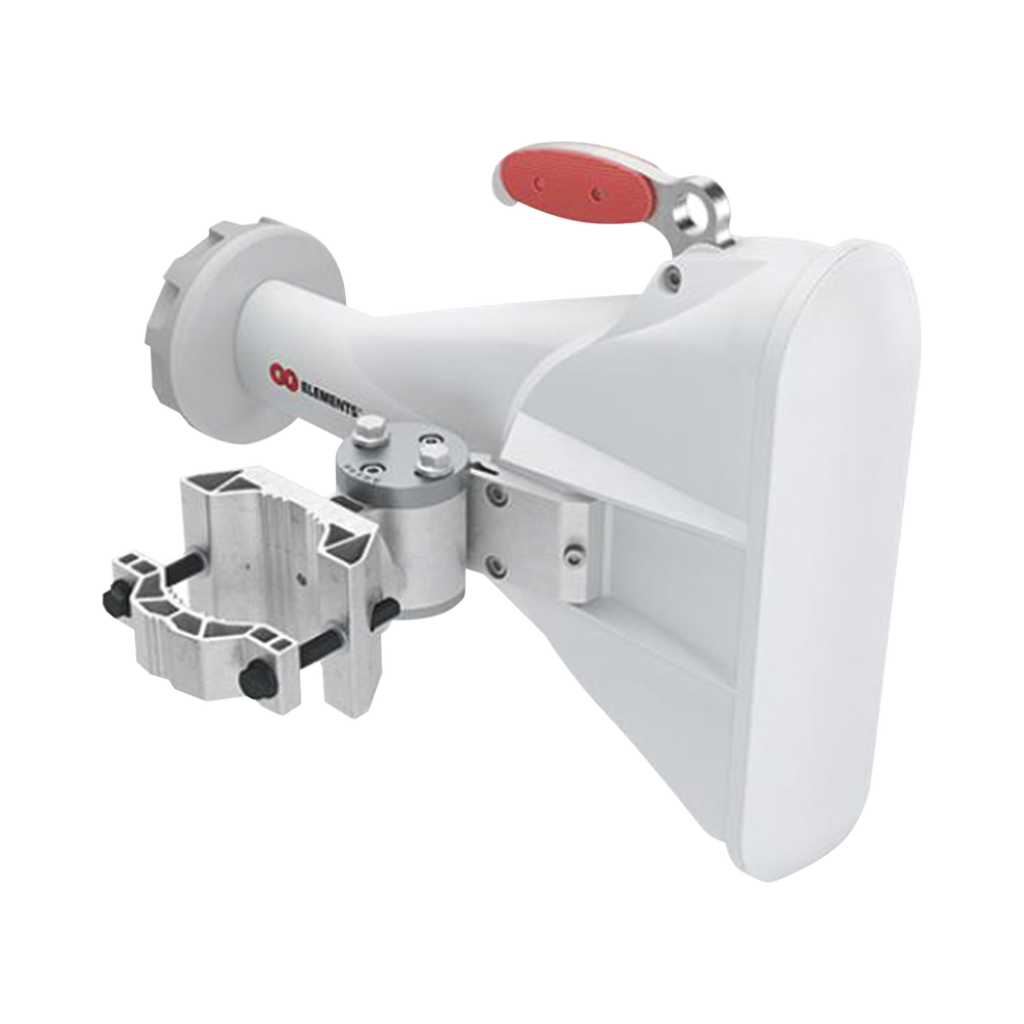

HG3-TP-A60, geleneksel sektör antenlerin yüksek kazancını horn antenlerin yan lobsuz ışıma karakteristiğiyle birleştirir. Azimut düzleminde geniş (60° @ -6 dB), elevasyon düzleminde ise dar (25° @ -6 dB) bir hüzme yapısı sunar; bu sayede yükseklik ekseninde kontrollü, yatay eksende ise geniş bir kapsama alanı oluşturulur. Kazanç ve ışıma deseni tüm çalışma bandı boyunca yüksek kararlılık gösterir; %95 hüzme verimliliği ve 27 dB ön-arka oranı (front-to-back), aynı direk üzerinde çalışan komşu sektörlerden gelen girişimin baskılanmasına katkı sağlar. Bu özellikler, anteni yüksek yoğunluklu erişim noktası kümeleri ve yoğun ortak konumlandırma (co-location) sahaları için uygun hale getirir.

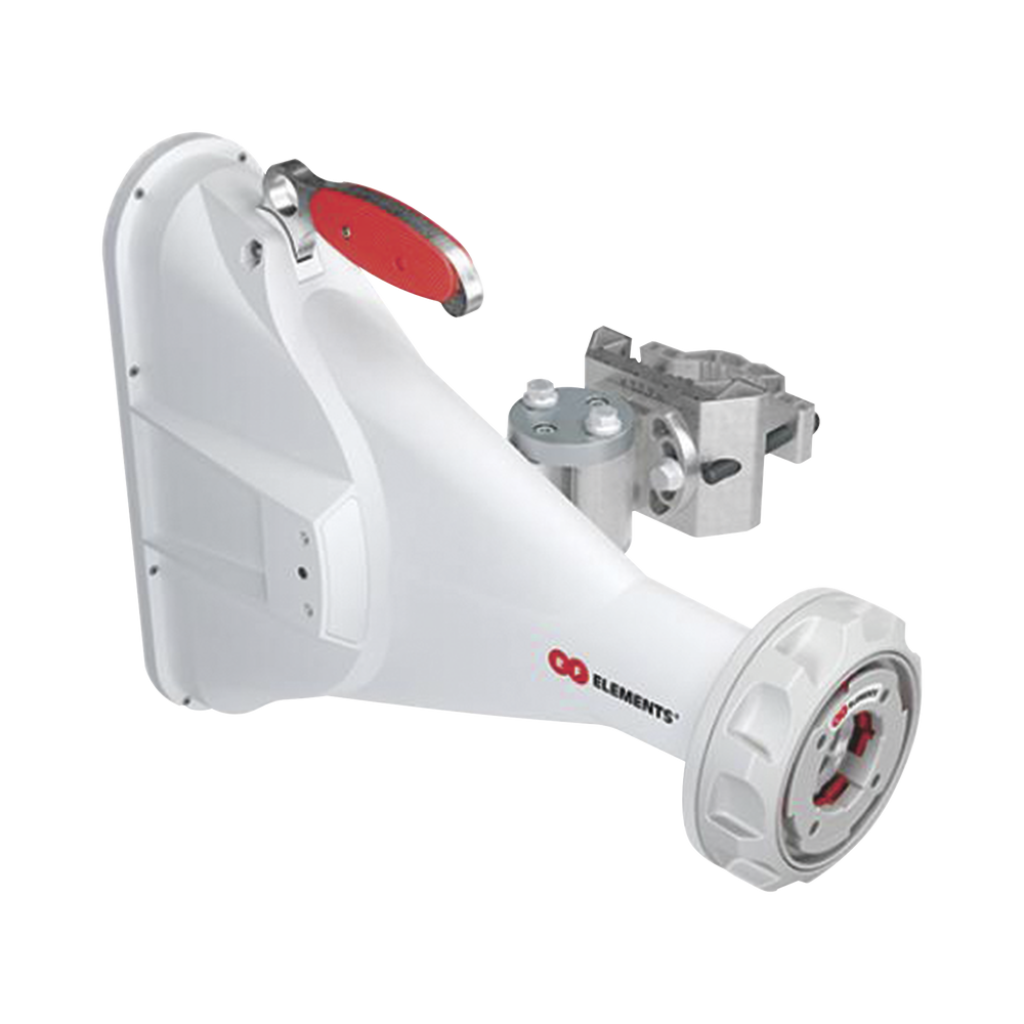

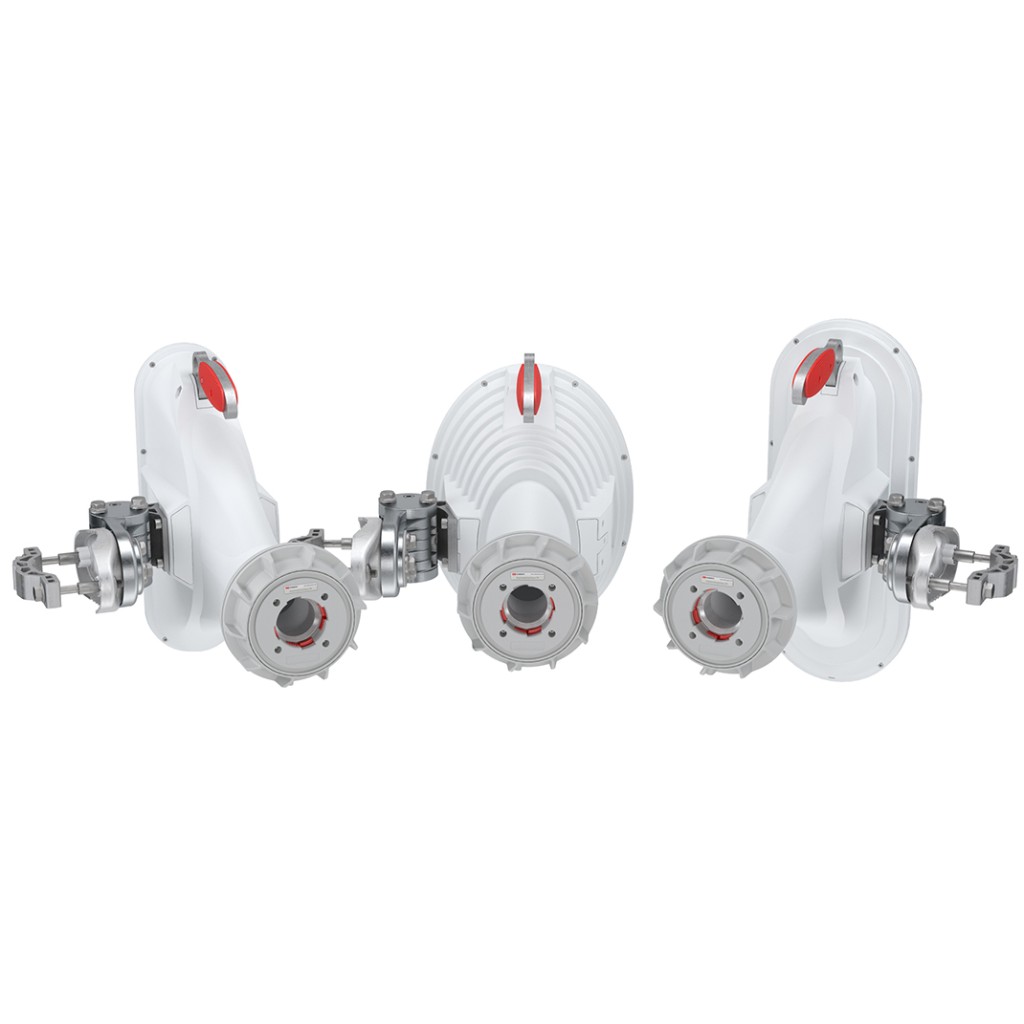

Antenin ayırt edici unsuru, patent başvurusu yapılmış TwistPort™ kilitlenmeli dalga kılavuzu portudur. Twist-and-lock mekanizması, RF zincirinde pratikte kayıpsız bir bağlantı sunarken saha kurulum süresini ve montaj karmaşıklığını belirgin şekilde azaltır. TwistPort™ bağlantısı, TPA TwistPort™ Adaptörü aracılığıyla piyasada yaygın kullanılan üçüncü taraf radyo üniteleriyle de uyumlu hale getirilebilir.
Mekanik ve çevresel yapı saha koşullarına göre şekillendirilmiştir: UV dayanımlı ABS plastik, polikarbonat, HDPE, alüminyum ve paslanmaz çelik malzemelerden üretilen gövde IP55 koruma sınıfındadır. -35°C ile +55°C aralığında çalışabilen anten, 160 km/s rüzgar dayanımı ve 160 km/s'de 43 N rüzgar yükü değerleriyle zorlu iklimlerde kullanılabilir. 36 – 80 mm çapındaki direklere monte edilebilir; ±25° elevasyon ve ±20° azimut mekanik ayar imkanı, kurulum sırasında hassas hizalama yapılmasına olanak tanır.
Öne Çıkan Özellikler:
- 5180 – 6000 MHz frekans aralığında 17 dBi kazanç
- Azimutta geniş, elevasyonda dar asimetrik hüzme: 60° / 25° (-6 dB)
- %95 hüzme verimliliği ve 27 dB ön-arka oranı ile yüksek gürültü reddi
- Kayıpsız, hızlı kilitlenen TwistPort™ dalga kılavuzu bağlantısı
- IP55 koruma sınıfı, -35°C ile +55°C çalışma sıcaklığı, 160 km/s rüzgar dayanımı
- ±25° elevasyon ve ±20° azimut mekanik ayar ile hassas hizalama
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF elements |
| Model | HG3-TP-A60 |
| Ürün Grubu | Anten |
| Anten Tipi | Horn (asimetrik) |
| Frekans Aralığı | 5180 – 6000 MHz |
| Kazanç | 17 dBi |
| Azimut Hüzme Genişliği (-3 dB) | H 45° / V 42° |
| Elevasyon Hüzme Genişliği (-3 dB) | H 17° / V 16° |
| Azimut Hüzme Genişliği (-6 dB) | H 60° / V 60° |
| Elevasyon Hüzme Genişliği (-6 dB) | H 25° / V 25° |
| Hüzme Verimliliği | %95 |
| Ön-Arka Oranı (Front-to-Back) | 27 dB |
| Anten Bağlantısı | TwistPort™ hızlı kilitlemeli dalga kılavuzu portu |
| Malzeme | UV dayanımlı ABS plastik, polikarbonat, HDPE, alüminyum, paslanmaz çelik |
| Koruma Sınıfı | IP55 |
| Direk Montaj Çapı | 36 – 80 mm |
| Çalışma Sıcaklığı | -35°C ile +55°C |
| Rüzgar Dayanımı | 160 km/s |
| Rüzgar Yükü | 160 km/s'de 43 N |
| Mekanik Ayar | ±25° elevasyon, ±20° azimut |
| Ağırlık | 4,8 kg (tek ünite) / 6,5 kg (ambalaj dahil) |
| Tekli Perakende Kutu Ölçüsü | 515 × 370 × 140 mm |
