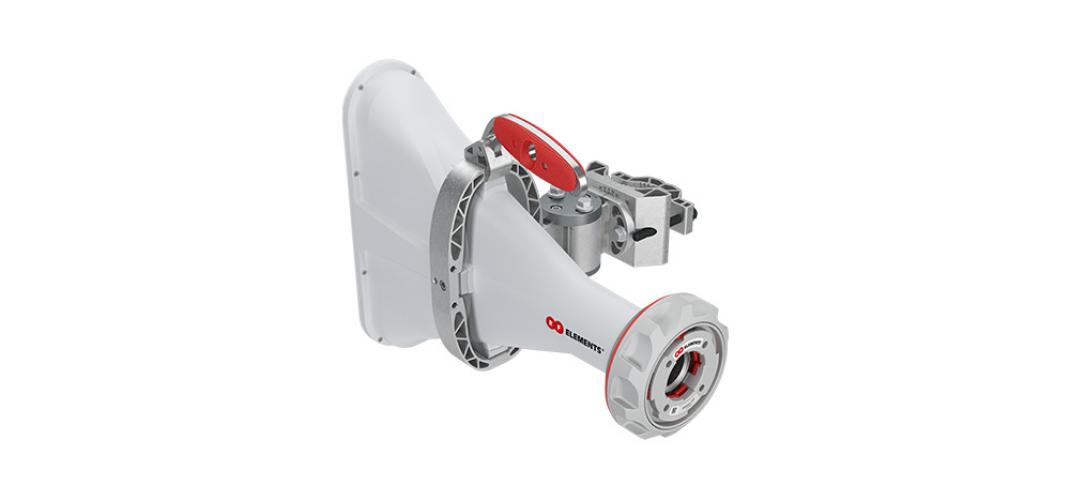

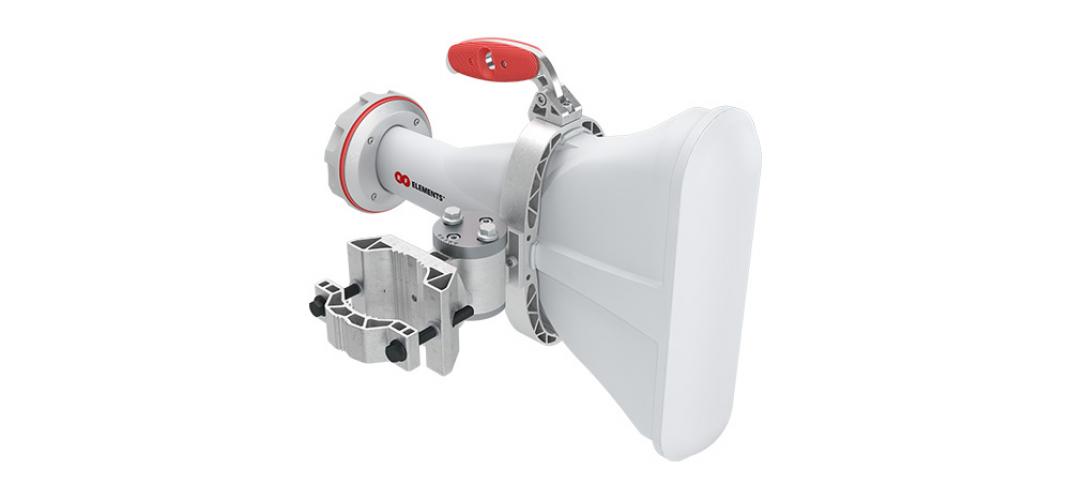

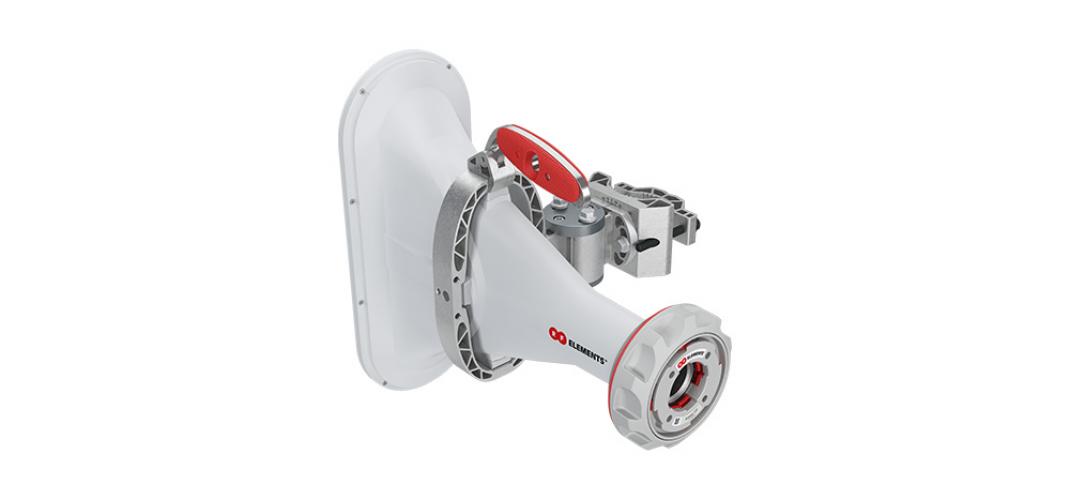

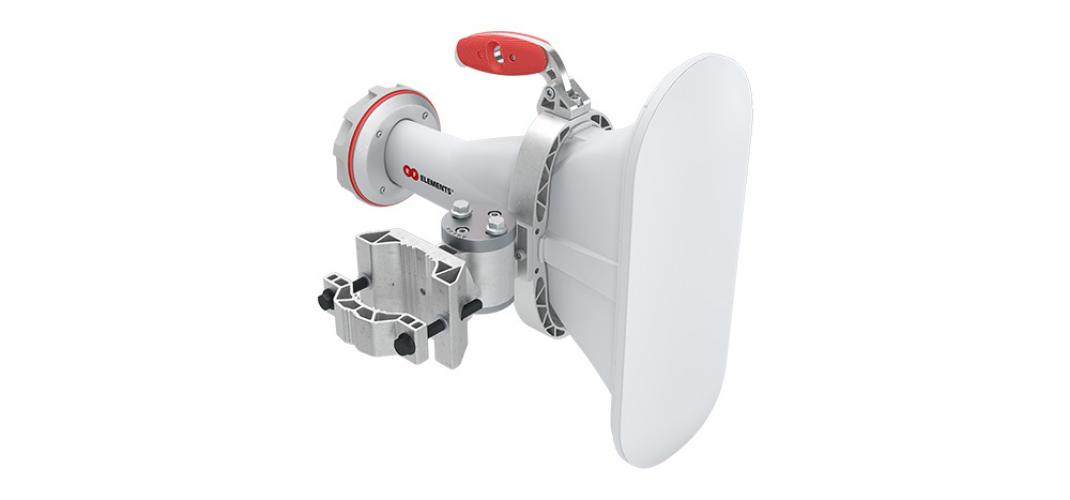

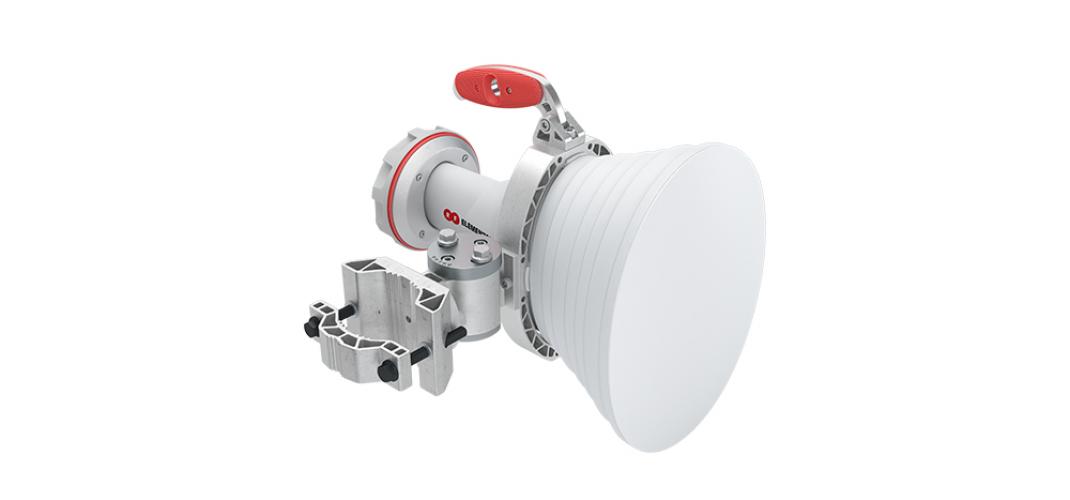

RF Elements 30° Asymmetrical Horn TwistPort Antenna 20.5 dBi (HG3-TP-A20-30)
RF elements HG3-TP-A20-30 30° Asimetrik Horn TwistPort™ Anten
Özet: RF elements HG3-TP-A20-30, 5180-6000 MHz bandında çalışan 20.5 dBi kazançlı bir horn (boynuz) antendir. Yüksek yoğunluklu erişim noktası kümeleri, kalabalık yerleşim alanları ve yoğun co-location sahalarında 5 GHz kapsama planlaması için tasarlanmıştır.
Detaylı Açıklama:
HG3-TP-A20-30, geleneksel sektör antenlerin yüksek kazancını horn antenlerin yan lobsuz radyasyon deseniyle birleştirir. Azimut düzleminde geniş, yükseliş düzleminde dar bir hüzme sunarak kapsama planlamasına esneklik kazandırır. Kazanç ve radyasyon deseni, 5180-6000 MHz çalışma bandının tamamında yüksek kararlılık gösterir; hüzme verimliliği %95, ön/arka oranı ise 35 dB olarak verilmiştir. Bu kararlılık ve gürültü reddi performansı, anteni yüksek yoğunluklu AP kümeleri ve sık kullanılan ortak yerleşim (co-location) noktaları için uygun hale getirir.
Antenin ayırt edici unsuru, patent başvurusu yapılmış twist-and-lock dalga kılavuzu portu olan TwistPort™ bağlantısıdır. HG3-TP-A20-30, TPA TwistPort™ Adaptörü aracılığıyla çok sayıda üçüncü taraf ana akım radyo ile birlikte kullanılabilir. BeamSwitch™ özelliği, tutamak ve braket konumlarının yer değiştirmesiyle antenin 90° döndürülerek monte edilmesine olanak tanır; bu konfigürasyonda 20° azimut ve 30° yükseliş hüzme genişliği elde edilir.
Mekanik ve çevresel tasarım saha koşullarına göre şekillendirilmiştir: IP55 koruma sınıfı, UV dayanımlı ABS plastik, polikarbonat, HDPE, alüminyum ve paslanmaz çelikten oluşan gövde bileşenleri, 160 km/sa rüzgar dayanımı ve -35°C ile +55°C arasındaki çalışma sıcaklığı aralığı. 36-80 mm çaplı direklere monte edilen anten, ±25° yükseliş ve ±20° azimut mekanik ayar payı sunar; tek ünite ağırlığı 4.2 kg'dır.
Öne Çıkan Özellikler:
- 5180-6000 MHz frekans aralığında 20.5 dBi kazanç
- -6 dB seviyesinde H 30° / V 30° azimut ve H 20° / V 20° yükseliş hüzme genişliği
- %95 hüzme verimliliği ve 35 dB ön/arka oranı ile hassas radyasyon deseni
- TwistPort™ hızlı kilitlemeli dalga kılavuzu portu; TPA adaptörü ile üçüncü taraf radyo uyumluluğu
- BeamSwitch™ ile 90° döndürülerek 20° azimut / 30° yükseliş hüzme konfigürasyonu
- IP55 koruma sınıfı, 160 km/sa rüzgar dayanımı ve -35°C / +55°C çalışma aralığı
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF elements |
| Model | HG3-TP-A20-30 |
| Ürün Grubu | Antenler |
| Anten Tipi | Horn (boynuz) |
| Frekans Aralığı | 5180 - 6000 MHz |
| Kazanç | 20.5 dBi |
| Azimut Hüzme Genişliği (-3 dB) | H 21° / V 21° |
| Yükseliş Hüzme Genişliği (-3 dB) | H 15° / V 15° |
| Azimut Hüzme Genişliği (-6 dB) | H 30° / V 30° |
| Yükseliş Hüzme Genişliği (-6 dB) | H 20° / V 20° |
| Hüzme Verimliliği | %95 |
| Ön/Arka Oranı | 35 dB |
| Anten Bağlantısı | TwistPort™ hızlı kilitlemeli dalga kılavuzu portu |
| Malzeme | UV dayanımlı ABS plastik, polikarbonat, HDPE, alüminyum, paslanmaz çelik |
| Koruma Sınıfı | IP55 |
| Direk Montaj Çapı | 36-80 mm |
| Mekanik Ayar | ±25° yükseliş, ±20° azimut |
| Çalışma Sıcaklığı | -35°C ile +55°C |
| Rüzgar Dayanımı | 160 km/sa |
| Rüzgar Yükü | 160 km/sa'de 67 N |
| Ağırlık | 4.2 kg (tek ünite) / 6.3 kg (paket dahil) |
| Paket Ölçüleri | 435 × 360 × 250 mm |
