Ubiquiti EdgeSwitch 16 150W (ES-16-150W)
Ubiquiti EdgeSwitch ES-16-150W Yönetilebilir PoE+ Gigabit Switch (Layer 3)
Özet:
Ubiquiti EdgeSwitch ES-16-150W, 16 Gigabit RJ45 PoE+ portu ve 2 adet SFP uplink portu ile KOBİ, kampüs ve WISP saha ağlarında VLAN segmentasyonu, VoIP telefon beslemesi ve UniFi erişim noktası dağıtımı için konumlandırılmış tam yönetilebilir bir Layer 3 switch'tir.
Detaylı Açıklama:

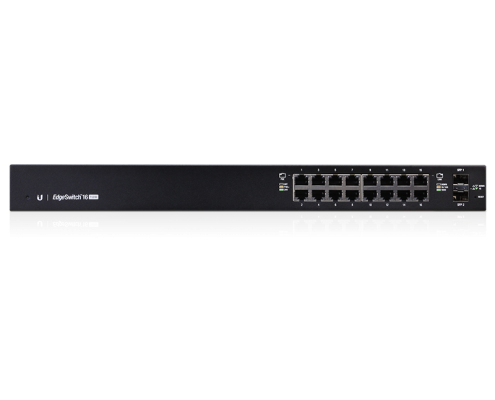

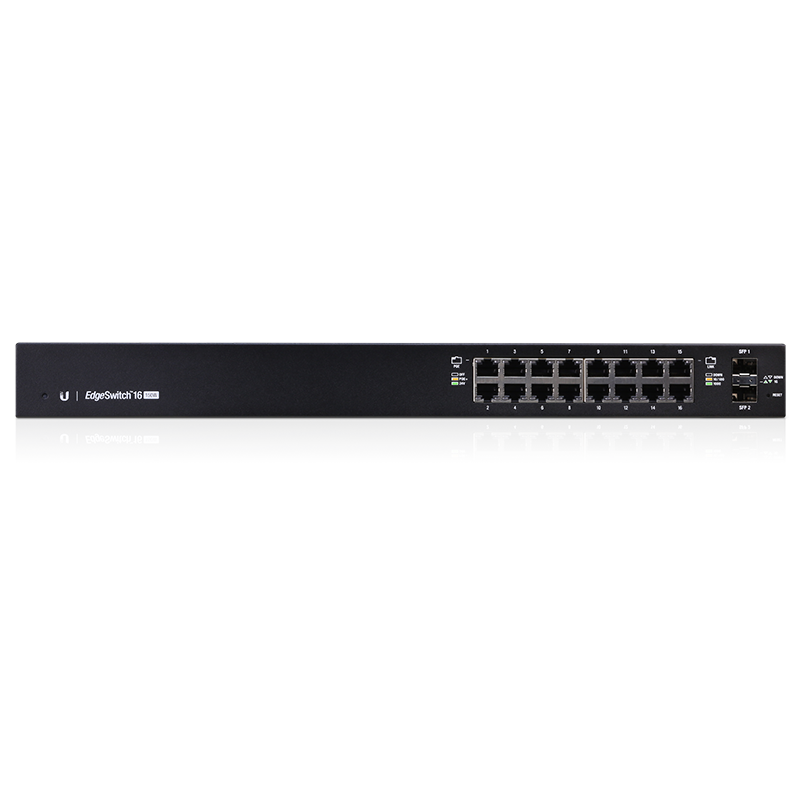

EdgeSwitch ES-16-150W, 18 Gbps non-blocking throughput, 36 Gbps anahtarlama kapasitesi ve 26.78 Mpps forwarding rate değerleriyle tüm portlarda eşzamanlı olarak hat hızında paket kaybı olmadan trafik işleyecek şekilde tasarlanmıştır. 16 adet 10/100/1000 Mbps RJ45 Ethernet portu ve 2 adet 1 Gbps SFP portu, fiber uplink üzerinden omurga bağlantısı kurulmasına imkân tanır. Cihaz 1U yüksekliğindedir ve montaj braketleriyle birlikte gelir; 443 x 43 x 221 mm ölçülerinde, braketlerle birlikte 2.89 kg ağırlığındadır.
Güç tarafında 100-240VAC/50-60 Hz universal girişli dahili AC/DC 150W güç kaynağı bulunur; PoE çıkışı hariç maksimum tüketim 28W, PoE çıkışı dahil maksimum tüketim 150W seviyesindedir. Portlar varsayılan olarak IEEE 802.3af/at uyumlu cihazları otomatik algılayan auto-sensing PoE+ sunar ve PSE tarafında port başına 34.2W'a kadar güç sağlanabilir. 24V Passive PoE ile beslenen ekipmanlar için port bazında manuel olarak 24V passive PoE (port başına maksimum 17W) etkinleştirilebilir.
Yönetim, grafik EdgeSwitch Configuration Interface (Web UI) üzerinden yürütülür; ileri düzey kullanıcılar için seri konsol portu, telnet ve SSH üzerinden endüstri standardı CLI erişimi mevcuttur. Yazılım tarafında MSTP/RSTP/STP, VLAN, Private VLAN ve Voice VLAN, Link Aggregation, DHCP Snooping, IGMP Snooping, TACACS+, RADIUS, 802.1X, MAC filtering, ACL, DiffServ ve CoS yer alır; statik yönlendirme (16 rota, 15 yönlendirme arayüzü) ve DHCP sunucu işlevi (128 havuz, 2048 kiralama) Layer 3 yeteneklerini tamamlar. 4093 VLAN, 16.384 MAC adresi, 6 LAG, 8 trafik kuyruğu ve port başına 10 kurallı 100 ACL, büyüyen ağların segmentasyon ve trafik önceliklendirme ihtiyacını karşılar.
Öne Çıkan Özellikler:
- 16 adet 10/100/1000 Mbps RJ45 Ethernet portu ve 2 adet 1 Gbps SFP uplink portu
- 18 Gbps non-blocking throughput, 36 Gbps anahtarlama kapasitesi ve 26.78 Mpps forwarding rate
- Auto-sensing IEEE 802.3af/at PoE+ (port başına 34.2W) ve konfigüre edilebilir 24V Passive PoE (port başına 17W)
- Layer 2 protokol seti (MSTP/RSTP/STP, VLAN, Link Aggregation, IGMP/DHCP Snooping, 802.1X, ACL) ve statik Layer 3 yönlendirme
- Dahili 150W AC/DC güç kaynağı, 1U rack montaj (braketler dahil) ve hava/temas ±24 kV ESD/EMP koruması
- Web UI ile birlikte seri konsol, telnet ve SSH üzerinden CLI; SNMP v1/v2/v3 ve IPv6 yönetimi
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | ES-16-150W |
| Ürün Grubu | Switch (Layer 3) |
| Ethernet Portları | (16) 10/100/1000 Mbps RJ45 |
| SFP Portları | (2) 1 Gbps SFP |

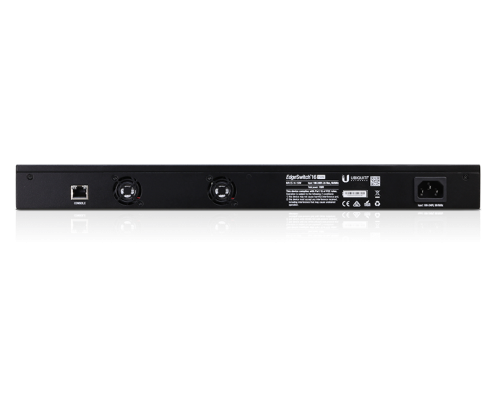

| Yönetim Arayüzü | (1) RJ45 seri konsol portu, bant içi/bant dışı Ethernet |
| Non-Blocking Throughput | 18 Gbps |
| Anahtarlama Kapasitesi | 36 Gbps |
| Forwarding Rate | 26.78 Mpps |
| PoE Arayüzleri | PoE+ IEEE 802.3af/at (Pin 1, 2+; 3, 6-) ve 24VDC Passive PoE (Pin 4, 5+; 7, 8-) |
| Port Başına Maks. PoE+ Gücü (PSE) | 34.2W |
| 802.3at Voltaj Aralığı | 50-57V |
| Port Başına Maks. Passive PoE Gücü | 17W |
| 24V Passive PoE Voltaj Aralığı | 20-27V |
| Güç Girişi | 100-240VAC/50-60 Hz, universal giriş |
| Güç Kaynağı | AC/DC, dahili, 150W DC |
| Maks. Güç Tüketimi (PoE dahil) | 150W |
| Maks. Güç Tüketimi (PoE hariç) | 28W |
| Boyutlar | 443 x 43 x 221 mm |
| Ağırlık | 2.80 kg (braketler olmadan) / 2.89 kg (braketlerle) |
| Montaj | 1U rack montaj, braketler dahil |
| Çalışma Sıcaklığı | -5 ile 40 °C |
| Çalışma Nemi | %5 - %95, yoğuşmasız |
| ESD/EMP Koruması | Hava: ±24 kV, Temas: ±24 kV |
| Sertifikalar | CE, FCC, IC |
| VLAN Sayısı | 4093 |
| MAC Adres Tablosu | 16.384 |
| ACL | 100 ACL, port başına 10 kural |
| Trafik Sınıfı (Kuyruk) | 8 |
| LAG | 6 |
| MSTP Örneği | 4 |
| Statik Rota | 16 |
| Yönlendirme Arayüzü | 15 |
| DHCP Havuzu | 128 |
| DHCP Kiralaması (toplam) | 2048 |
| Yönetim | Web UI, CLI, SNMP v1/v2/v3, SSH, Telnet, IPv6 yönetimi |
