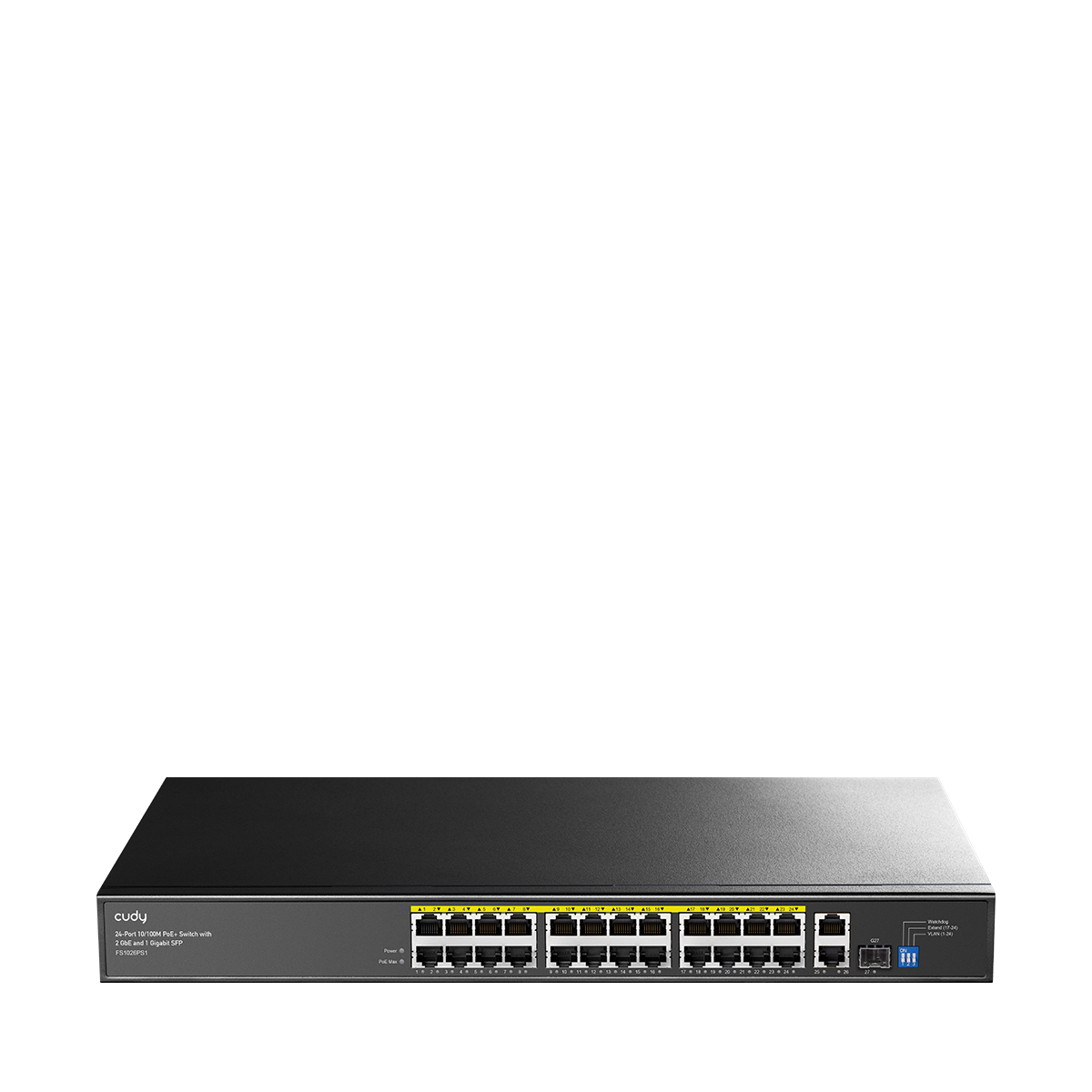

CUDY FS1026PS1 - 24-Port 10/100M PoE+ Switch with 2 Gigabit Ports + 1 SFP 300W
CUDY FS1026PS1 24 Port 10/100M PoE+ Switch (2 Gigabit Uplink + 1 SFP)
Özet: CUDY FS1026PS1, 24 adet 10/100M PoE+ portu, 2 adet Gigabit uplink portu ve 1 adet Gigabit SFP yuvasıyla 300W PoE bütçesi sunan, WISP saha kurulumları ve KOBİ altyapıları için tasarlanmış bir PoE switch'tir. IP kamera, kablosuz erişim noktası, VoIP telefon ve NVR gibi Powered Device (PD) cihazlarını tek gövdeden hem besler hem de ağa bağlar.
Detaylı Açıklama: FS1026PS1, 24 adet 10/100M RJ-45 arayüzünü iki adet Gigabit uplink portu (G25/G26) ve bir adet Gigabit SFP yuvası (G27) ile birleştiren bir dağıtım switch'idir. 10.8 Gbps anahtarlama kapasitesi, 2K MAC tablosu, 1M paket tampon belleği ve 8 Mpps paket iletim hızı ile yoğun PD trafiğinin sorunsuz taşınmasını sağlar. Gigabit SFP yuvası sayesinde multimode (850/1310 nm, 550 m/2 km) veya single-mode (1310/1550 nm, 20/40/60/80/100/120 km) fiber modüllerle omurga bağlantısı kurulabilir; bakır uplink portları ise kısa mesafe yükseltmelerde Cat5 ve üzeri UTP kablolarla 1000BASE-T hızında çalışır.
Güç tarafında switch, AC 100-240V 50/60Hz girişini 52V 5.76A çıkışa dönüştürerek toplam 300W'lık PoE bütçesi sunar. IEEE 802.3af/at adaptif PoE desteği ile port başına 802.3af'te 15.4W, 802.3at'te 30W'a kadar güç verilir; güç, spare pair 1/2(+) ve 3/6(-) üzerinden iletilir. Bu yapı, saha kabinlerinde ayrı güç kaynağı ve priz altyapısı kurma ihtiyacını ortadan kaldırır; kamera ve erişim noktaları doğrudan switch üzerinden beslenir.
Cihaz, ön paneldeki DIP anahtar ile üç moda alınabilir: OFF (standart switch, tüm portlar serbestçe haberleşir), VLAN (downlink portları birbirinden izole edilir, yalnızca uplink portu ile veri taşınır) ve Extend (ilgili port hızı 10 Mbps'ye düşer, PoE iletim mesafesi 250 metreye kadar uzar). Bu modlar, yönetim yazılımı gerektirmeden tak-çalıştır mantığıyla devreye almayı kolaylaştırır; PWR, SW ve 1-27 port LED göstergeleri üzerinden güç, link ve veri aktivitesi saha ekibi tarafından doğrudan okunabilir. 320 × 210 × 46 mm ölçülerindeki gövde, duvar tipi montajlı kamera gruplarında ve küçük kabinlerde yer tasarrufu sağlar.
Öne Çıkan Özellikler:
- 24 × 10/100M PoE+ portu ile IP kamera, AP, VoIP ve NVR beslemesi
- 2 × Gigabit uplink portu + 1 × Gigabit SFP yuvası ile fiber veya bakır omurga bağlantısı
- Toplam 300W PoE bütçesi, port başına 15.4W (802.3af) / 30W (802.3at)
- 10.8 Gbps anahtarlama kapasitesi, 8 Mpps paket iletim hızı, 2K MAC tablosu
- DIP anahtar ile VLAN port izolasyonu ve Extend (250 m PoE mesafesi) modları
- AC 100-240V geniş giriş aralığı ve 52V 5.76A çıkış
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | CUDY |
| Model | FS1026PS1 |
| Ürün Grubu | 24 Port 10/100M PoE+ Switch |
| Ethernet Portları | 24 × 10/100M PoE+ (RJ-45) |
| Uplink Portları | 2 × Gigabit (G25, G26) |
| Fiber Portu | 1 × Gigabit SFP (G27) |
| PoE Standardı | IEEE 802.3af / IEEE 802.3at |
| PoE Bütçesi | 300W |
| Port Başına Maks. Güç | 15.4W (IEEE 802.3af) / 30W (IEEE 802.3at) |
| PoE Uyumluluğu | IEEE 802.3af/at adaptif |
| PoE Çıkış Gerilimi | DC 48-55V |
| Güç Pinleri | Spare pair 1/2(+), 3/6(-) |
| Anahtarlama Kapasitesi | 10.8 Gbps |
| MAC Tablosu | 2K |
| Paket Tampon Belleği | 1M |
| Paket İletim Hızı | 8 Mpps |
| Ağ Protokolleri | IEEE 802.3 / 802.3u / 802.3x / 802.3ab / 802.3z |
| DIP Anahtar Modları | VLAN / Extend / OFF (Standart Switch) |
| Güç Girişi | AC 100-240V, 50/60Hz |
| Güç Çıkışı | 52V 5.76A |
| Bakır Kablo Desteği | 10BASE-T: Cat6 UTP (≤250 m), 100BASE-TX: Cat5+ UTP (≤100 m), 1000BASE-TX: Cat5+ UTP (≤100 m) |
| SFP Fiber Desteği | Multimode 850/1310 nm, 550 m / 2 km; Single-mode 1310/1550 nm, 20/40/60/80/100/120 km |
| LED Göstergeleri | PWR, SW, Port 1-27 |
| Ürün Ölçüleri | 320 × 210 × 46 mm |
| Paket Ölçüleri | 370 × 275 × 85 mm |
