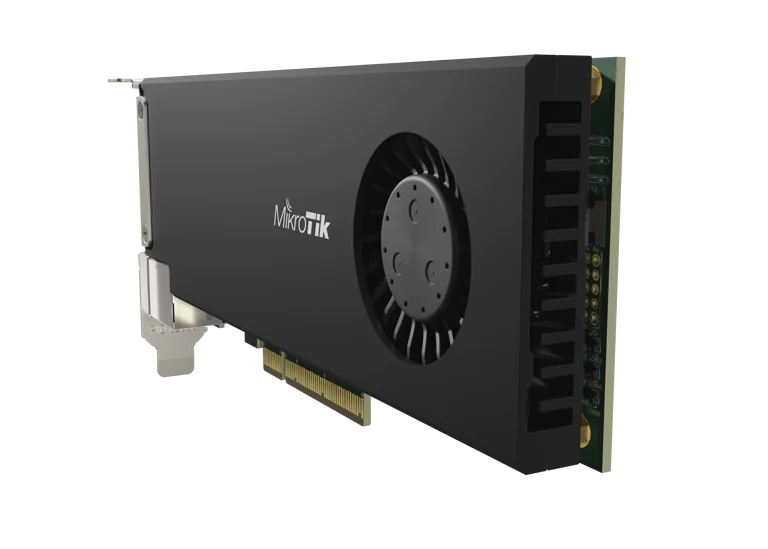

Mikrotik CCR2004-1G-2XS-PCIe-2 PCIe Sunucu İçi Cloud Core Router

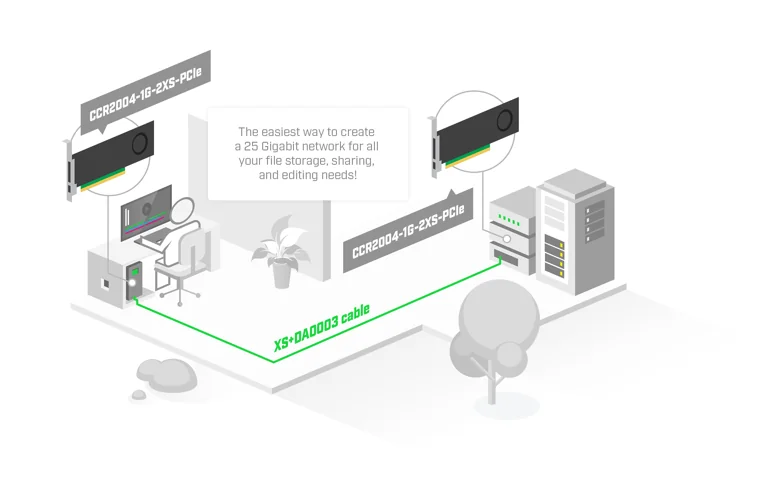

Özet: Mikrotik CCR2004-1G-2XS-PCIe-2, sunucu kasası içine monte edilen PCIe form faktöründe tam işlevli bir Cloud Core Router'dır. Veri merkezlerinde ve yüksek yoğunluklu sunucu ortamlarında, rafta ayrı bir yönlendiriciye yer açmadan 25 Gigabit ağ kurmak isteyen ağ mühendisleri için tasarlanmıştır.

Detaylı Açıklama: CCR2004-1G-2XS-PCIe-2, basit bir 2x 25 Gigabit PCIe Ethernet adaptörünü tam yetenekli bir RouterOS yönlendiricisiyle tek kartta birleştirir. Kart üzerinde 1500 MHz'de çalışan 4 çekirdekli ARMv8 64-bit AL52400 CPU, 4 GB RAM ve 128 MB NAND depolama bulunur; işletim sistemi RouterOS v7 ve RouterOS lisans seviyesi 6'dır. Ağ tarafında 2 adet 25G SFP28 kafesi ile yönetim erişimi için 1 adet 10/100/1000 Gigabit Ethernet portu yer alır.

Kartın PCIe arayüzü varsayılan olarak dört sanal Ethernet arayüzü şeklinde görünür: iki arayüz 25G SFP28 kafeslerine passthrough modunda bağlanır, kalan iki sanal Ethernet-PCIe arayüzü ise yönetim erişimi için Gigabit Ethernet portuyla köprülenir. Bu NIC davranışı için donanım link durumlarını da iletebilen FastForward FastPath tabanlı yeni bir Passthrough modu uygulanmıştır. Jumbo frame desteğiyle kart kablo hızına (100 Gbps) ulaşır; böylece çoğu sunucu kurulumunda darboğaz oluşturmaz. RFC2544 testlerinde passthrough modunda 1518 byte paketlerde 28.434 Mbps, yönlendirme modunda 13.166 Mbps seviyeleri ölçülmüştür; IPsec tarafında ise 256 tünelde AES-128-CBC + SHA1 ile 2.602,9 Mbps'e kadar throughput raporlanmıştır.

Form faktörünün getirdiği bazı sınırlamalar dikkate alınmalıdır: CCR kartı ASIC tabanlı kurulumlara göre daha uzun sürede açılır. Host sistemi CCR kartından önce açılırsa kart mevcut cihazlar arasında görünmez; bu nedenle BIOS'ta güç verilmesinin ardından PCIe cihaz başlatma gecikmesi tanımlanmalı veya PCIe cihazları host sistemden yeniden başlatılmalıdır. Kart, Linux (minimum kernel 5.15.25) ve RouterOS (minimum sürüm 7.x) host sistemlerde desteklenir. Güvenlik duvarı, kullanıcı yönetimi ve erişim kontrolü ile veri merkezi trafik kontrolü gibi iş yükleri, harici bir yönlendiriciye ihtiyaç duyulmadan kart üzerinde çalıştırılabilir.

Öne Çıkan Özellikler:

• 1500 MHz'de çalışan 4 çekirdekli ARMv8 64-bit AL52400 CPU ve 4 GB RAM

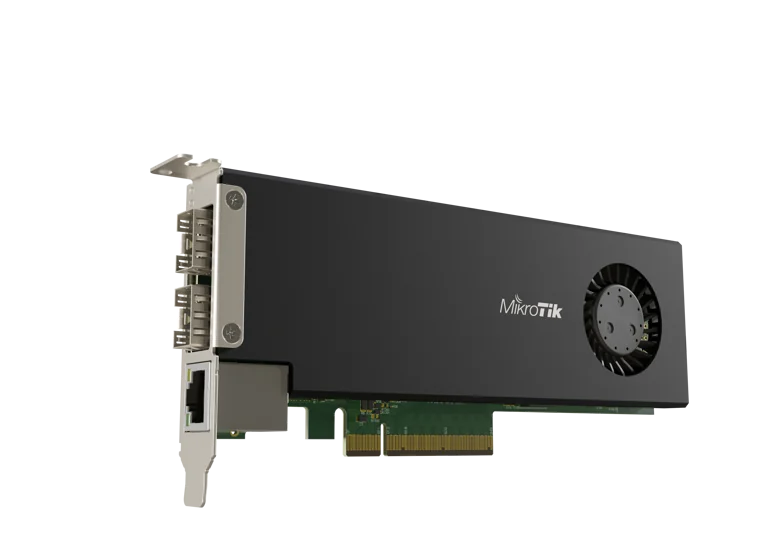

• 2 adet 25G SFP28 portu ile 1 adet 10/100/1000 Gigabit Ethernet yönetim portu
• Jumbo frame desteğiyle 100 Gbps kablo hızında (wire-speed) paket geçişi
• Tam işlevli RouterOS v7 (Lisans 6): yönlendirme, güvenlik duvarı ve kuyruk yönetimi
• PCIe üzerinden 4 sanal Ethernet arayüzü; 2'si 25G kafeslere passthrough, 2'si Gigabit porta köprülenmiş
• CPU sıcaklığı, PCB sıcaklığı, voltaj ve akım izleme sensörleri

Teknik Özellikler:
