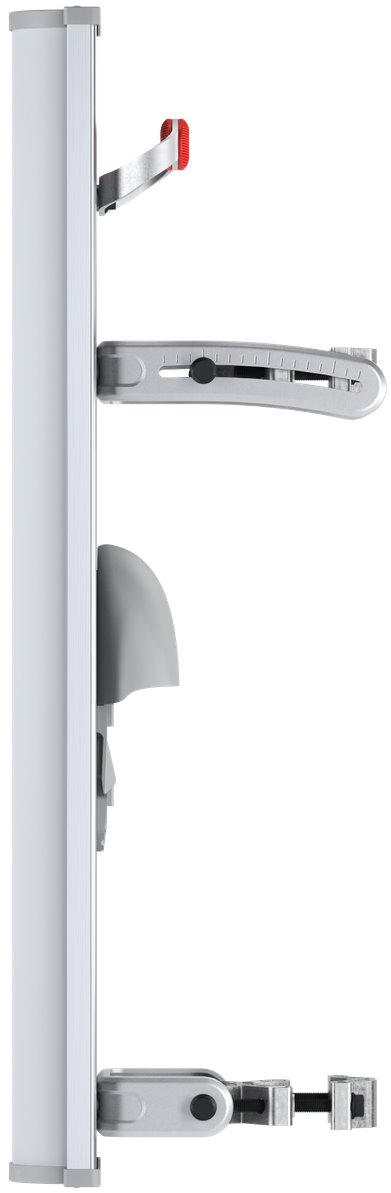

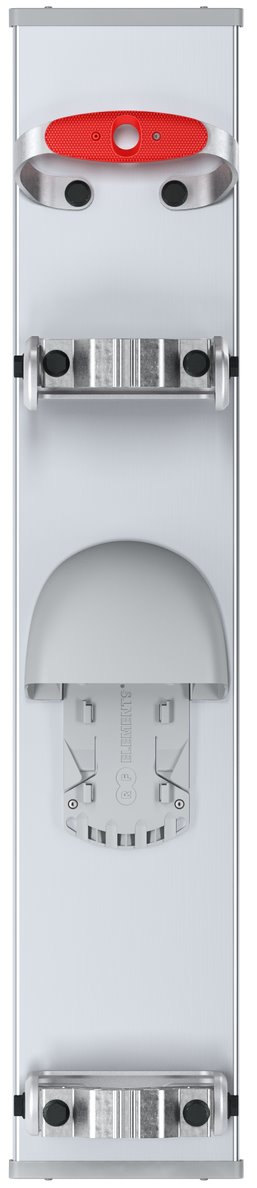

RF Elements Array Sector 5 GHz 20 dBi Sector Antenna (AS-5-20)
RF Elements AS-5-20 5 GHz 20 dBi Sektör Anteni
Özet:
RF Elements AS-5-20, 5150–5850 MHz bandında çalışan 20 dBi kazançlı, çift kutuplu bir sektör antenidir. WISP baz istasyonlarında yüksek kolokasyon kapasitesi ve kararlı ana huzme gerektiren noktadan-çoka kapsama kurulumları için tasarlanmıştır.
Detaylı Açıklama:
AS-5-20, yama dizi (Patch Array Sector) yapısında, H ve V kutuplarında dengeli kazanç sunan bir sektör antenidir. Anten gövdesine doğrudan entegre edilmiş patentli BackShield™ teknolojisi, azimut düzlemindeki yan lobları ve geri ışımayı bastıran frekans seçici bir yüzeydir. Bu yapı, hücreler arası girişimi azaltarak aynı direk üzerinde birden fazla sektörün kolokasyonunu ve ana huzme kararlılığını destekler.
Anten, 5150–5850 MHz aralığında geniş bant karakteristiği gösterir. -3 dB azimut huzme genişliği H polarizasyonda 80°, V polarizasyonda 71°; yükselti huzme genişliği her iki polarizasyonda 3.5° seviyesindedir. Minimum 30 dB ön-arka oranı, H ve V için 27 dB çapraz polarizasyon izolasyonu ve portlar arası 30 dB izolasyon, yoğun spektrum kullanılan sahalarda sinyal saflığını korur. 50 Ohm empedans ile tipik 1.4 / maksimum 1.7 VSWR değerleri, bağlı radyo birimlerine verimli güç aktarımı sağlar.
Fiziksel tasarım saha koşullarına göre şekillendirilmiştir: IP55 koruma sınıfı, -35°C ile +60°C arası çalışma sıcaklığı ve 160 km/h rüzgar dayanımı. 40–80 mm direk çapına monte edilebilen ünite 3.5 kg ağırlığındadır ve entegre semi-flex pigtail'ler üzerinden 2x RP-SMA bağlantı sunar. Anten; RF Elements StationBox® S / StationBox® S CARRIER CLASS / RockShield™, Cambium Networks ePMP™ 1000AP ve CSM, ePMP™ 2000AP, ePMP™ 3000L AP, MikroTik BaseBox / NetBox / NetMetal, Ubiquiti Rocket™ M5 / Rocket™ 5ac / airFiber® 5X / LTU™ Rocket, Mimosa A5x ve TP-Link Pharos WBS510 platformlarıyla uyumludur.
Öne Çıkan Özellikler:
- 5150–5850 MHz geniş çalışma bandı ve 20 dBi kazanç
- Çift lineer H + V polarizasyon, her iki polarizasyonda dengeli kazanç
- Gövdeye entegre patentli BackShield™ ile yan lob ve geri ışıma bastırma
- Minimum 30 dB ön-arka oranı ve 30 dB portlar arası izolasyon
- IP55 koruma sınıfı, 160 km/h rüzgar dayanımı, -35°C / +60°C çalışma aralığı
- 2x RP-SMA entegre semi-flex pigtail ve 40–80 mm direk montaj çapı
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | RF Elements |
| Model | AS-5-20 |
| Ürün Grubu | Sektör Anteni (Array Sector) |
| Frekans Aralığı | 5150 – 5850 MHz |
| Kazanç | 20 dBi |
| Polarizasyon | Çift Lineer H + V |
| Azimut Huzme Genişliği (-3 dB) | H 80° / V 71° |
| Yükselti Huzme Genişliği (-3 dB) | H 3.5° / V 3.5° |
| Azimut Huzme Genişliği (-6 dB) | H 100° / V 100° |
| Yükselti Huzme Genişliği (-6 dB) | H 4.5° / V 4.5° |
| Ön-Arka Oranı (Min) | 30 dB |
| Işın Verimliliği | 69 % |
| Çapraz Polarizasyon İzolasyonu | H 27 dB / V 27 dB |
| Empedans | 50 Ohm |
| VSWR | Maks. 1.7 / Tipik 1.4 |
| Portlar Arası İzolasyon | 30 dB |
| Anten Tipi | Patch Array Sector |
| Anten Bağlantısı | 2x RP-SMA (entegre semi-flex pigtail) |
| Malzeme | UV dayanımlı ABS plastik, alüminyum alaşım, paslanmaz çelik |
| Koruma Sınıfı | IP55 |
| Çalışma Sıcaklığı | -35°C ile +60°C |
| Rüzgar Dayanımı | 160 km/h |
| Rüzgar Yükü | 160 km/h'de 217/65 N (ön/yan) |
| Etkin Projeksiyon Alanı | 1782/533 cm² (ön/yan) |
| Elektriksel Downtilt | 0° |
| Direk Montaj Çapı | 40–80 mm |
| Ağırlık | 3.5 kg (tek ünite) |
| Paket Ağırlığı | 3.8 kg |
| Paket Ölçüleri | 834 x 167 x 130 mm |
