Ubiquiti airMAX 5 GHz 16 dBi 120° Sector Antenna (AM-5G16-120)
Ubiquiti airMAX AM-5G16-120 5 GHz 2x2 MIMO Baz İstasyonu Sektör Anteni
Özet: WISP ve saha baz istasyonu kurulumlarında, Rocket radyolarıyla bütünleşik çalışarak 5 GHz bandında sektörel kapsama sağlayan taşıyıcı sınıfı 2x2 çift polarizasyonlu MIMO sektör anteni. Yüksek kapasiteli noktadan çoka (PtMP) erişim ağlarında gürültü bağışıklığı ve dengeli hüzme performansı için tasarlanmıştır.
Detaylı Açıklama: Ubiquiti airMAX AM-5G16-120, 5.10 - 5.85 GHz frekans aralığında çalışan ve 15.0 - 16.0 dBi kazanç sunan 2x2 çift polarizasyonlu (dual-linear) bir sektör antenidir. 137° yatay (HPOL) ve 118° dikey (VPOL) hüzme genişliği ile 120 derece sınıfı sektör kapsaması oluşturur; 8° elektriksel hüzme genişliği ve 4° elektriksel downtilt, saha hizalamasında kapsama alanının kontrollü biçimde aşağı yönlendirilmesine olanak tanır.

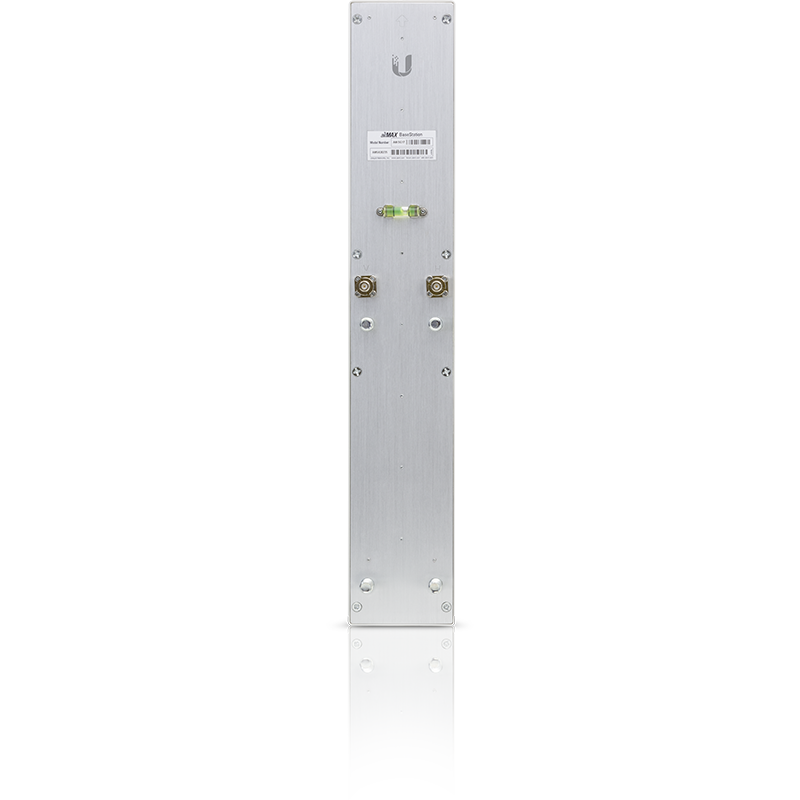

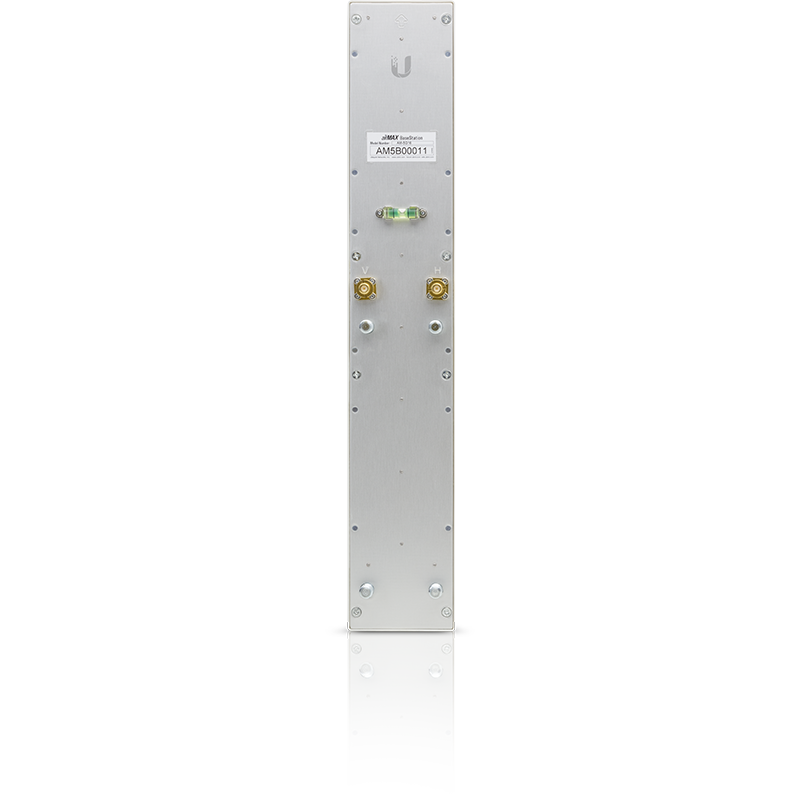

Anten, Rocket radyoları ile doğrudan entegre olacak şekilde tasarlanmıştır. Gövde üzerindeki dahili Rocket yuvası sayesinde radyo özel bir alet gerektirmeden antene kilitlenir; böylece anten ve radyo kombinasyonu tek adımda monte edilerek baz istasyonu kurulumu hızlandırılır. Rocket radyosu ürüne dahil değildir ve ayrıca temin edilir.
Dayanıklı mekanik yapısı saha koşullarına yönelik olarak geliştirilmiştir: 200 km/h rüzgar dayanımı ve 200 km/h'de 41.7 N rüzgar yükü değerleriyle açık alan kurulumlarına uygundur. 22 dB minimum cross-pol izolasyonu, komşu sektörler ve polarizasyonlar arasındaki girişimi azaltarak yüksek kapasiteli çok noktalı ağlarda sinyal kalitesini korur. Ürün, universal direk montaj aparatı, RocketM braketi ve hava koşullarına dayanıklı RF jumper'lar ile birlikte gelir.
Öne Çıkan Özellikler:
- 5.10 - 5.85 GHz frekans aralığında 15.0 - 16.0 dBi kazanç
- 2x2 çift polarizasyonlu (dual-linear) MIMO sektör anten yapısı
- 137° HPOL / 118° VPOL hüzme genişliği, 8° elektriksel hüzme genişliği
- 22 dB minimum cross-pol izolasyonu ile girişim bağışıklığı
- Dahili Rocket yuvası ile aletsiz, hızlı radyo entegrasyonu
- 200 km/h rüzgar dayanımı ve IP saha kurulumuna uygun mekanik tasarım
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | AM-5G16-120 |
| Ürün Grubu | Antenler |
| Frekans Aralığı | 5.10 - 5.85 GHz |
| Kazanç | 15.0 - 16.0 dBi |
| Polarizasyon | Dual-Linear |
| HPOL Hüzme Genişliği | 137° (6 dB) |
| VPOL Hüzme Genişliği | 118° (6 dB) |
| Elektriksel Hüzme Genişliği | 8° |
| Elektriksel Downtilt | 4° |
| Maks. VSWR | 1.5:1 |
| Cross-pol İzolasyonu | 22 dB Min. |
| Rüzgar Dayanımı | 200 km/h (125 mph) |
| Rüzgar Yükü | 41.7 N @ 200 km/h (9.375 lbf @ 125 mph) |
| ETSI Spesifikasyonu | EN 302 326 DN2 |
| Montaj | Universal Pole Mount, RocketM Bracket ve Weatherproof RF Jumpers dahil |
| Boyutlar | 367 x 63 x 41 mm (14.45 x 2.48 x 1.61") |
| Ağırlık | 1.1 kg (2.43 lb) |
