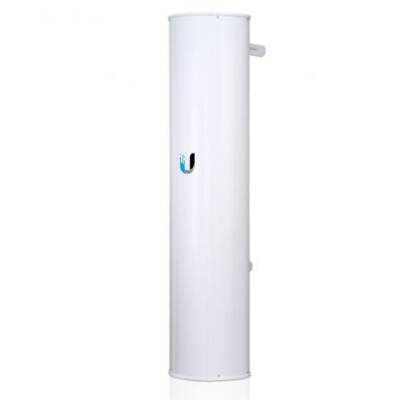

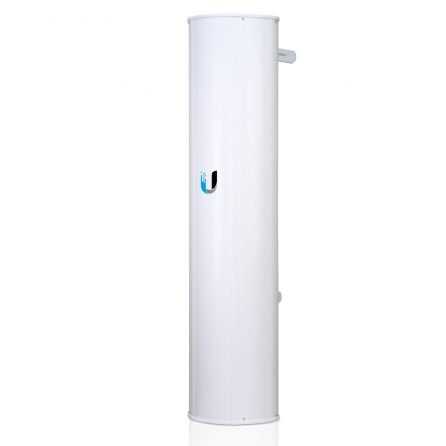

AP-5AC-90-HD

📝 Genel Bakış

• 5 GHz bandında çalışan, yüksek yoğunluklu PtMP uygulamalar için tasarlanmış 3×30° sektör anten.

• Genellikle Rocket5ac Prism ile birlikte kullanılır.

• Tek gövdede üç bağımsız 30° ışın sağlar.

⚙️ Teknik Özellikler

• Frekans Aralığı: 5.15 – 5.85 GHz

• Kazanç (Gain): 22 dBi

• Işın Genişliği: 3 × 30° (HPOL/VPOL), Elevation ≈ 8°

• Polarizasyon: Dual-linear (çift doğrusal)

• VSWR: Maks. 1.75:1

• Elektriksel Downtilt: 2°

• Bağlantılar: 6 × RP-SMA (hava şartlarına dayanıklı)

📐 Fiziksel Özellikler

• Boyutlar: 322.6 × 201.5 × 1300 mm

• Ağırlık: ~13.1 kg

• Dayanıklılık: 200 km/s rüzgar hızına dayanıklı

• Rüzgar Yükü: 534 N @ 200 km/s

🔌 Uyumluluk

• Rocket®5ac Prism (3 adet)

• Rocket AC PtMP

• airPrism / airMAX AC ekosistemi

🛠️ Kurulum Notları

• Üç bağımsız 30° ışın sayesinde tek noktadan 3 sektörlü dağıtım yapılabilir.

• Kanal offset ve DFS kuralları planlamada kritik.

• Montajda yüksek rüzgar yüküne karşı sağlam kule seçimi yapılmalı.

• Kablo ve konnektörlerde su sızdırmazlık önlemleri alınmalı.

👥 Kullanım Alanı

• Yüksek yoğunluklu WISP dağıtımları

• Tek kuleden çoklu müşteri cihazı (CPE) yönetimi

• Şehir ve kırsalda PtMP (Point-to-MultiPoint) çözümleri
