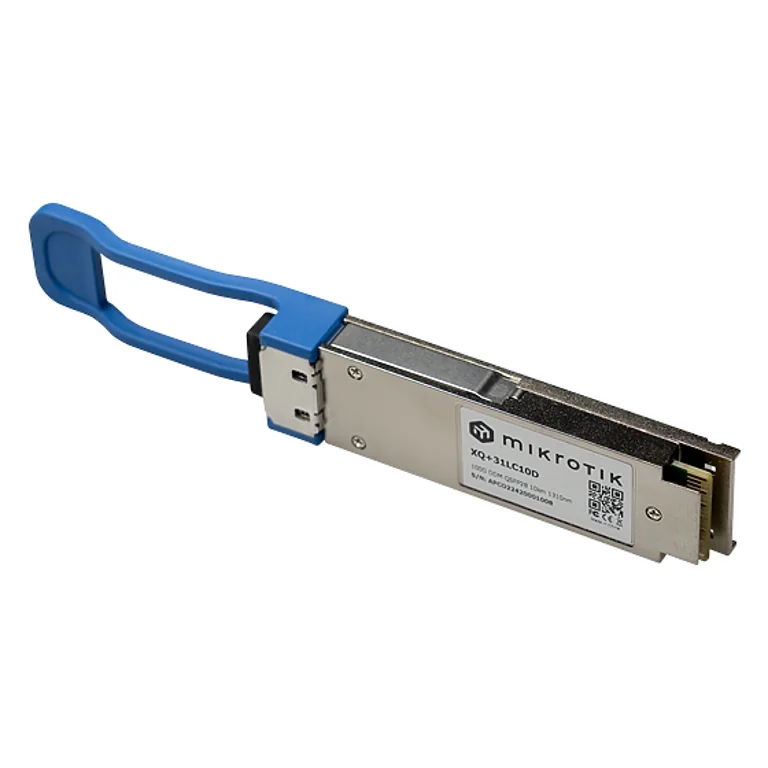

MikroTik XQ+31LC10D 100G QSFP28 Modül (XQ+31LC10D)

MikroTik XQ+31LC10D 100GBASE-LR4 QSFP28 Optik Transceiver
Özet: MikroTik RouterOS platformlarında 100G omurga, veri merkezi ve operatör agregasyonu için 10 km'ye kadar tek modlu fiber üzerinden 100GBASE-LR4 bağlantı sağlayan QSFP28 optik transceiver. MikroTik tarafından tanınan EEPROM kodlaması ile RouterOS arayüzlerinde XQ+31LC10D olarak tanımlanır.
Detaylı Açıklama: XQ+31LC10D, 100GBASE-LR4 standardında çalışan QSFP28 form faktörlü bir optik transceiver'dır. Dört kanallı LAN WDM yapısı 1295.56, 1300.05, 1304.58 ve 1309.14 nm dalgaboylarını tek bir çift LC/UPC tek modlu fiber çifti üzerinden multiplex eder. Soğutmalı EML lazer verici dizisi ve PIN fotodiyot alıcı yapısı, kanal başına 25.78125 Gbps NRZ sinyalle toplam 103.125 Gbps Ethernet hattını destekler. 6.3 dB ortalama link bütçesi ile 10 km'ye kadar G.652 SMF erişimi sağlanır.
Modül, MikroTik tarafından tanınan EEPROM kodlaması ile gelir; RouterOS Winbox, CLI ve web arayüzünde satıcı ve parça numarası bilgilerini beklenen şekilde gösterir. MikroTik'in XQ+ QSFP28 kafesli platformları arasında CRS504-4XQ-IN, CRS504-4XQ-OUT, CRS510-8XS-2XQ, CRS518-16XS-2XQ, CRS520-4XS-16XQ, CCR2216-1G-12XS-2XQ, RDS2216-2XG-4S+4XS-2XQ, CRS812-8DS-2DQ-2DDQ ve CRS804-4DDQ yer alır. RouterOS, MSA uyumlu üçüncü taraf modülleri kısıtlamadığından modül ek override komutu olmadan 100G hızında devreye alınabilir.
DDM/DOM telemetrisi SFF-8636 yönetim arayüzü üzerinden TX/RX optik güç, modül sıcaklığı, besleme gerilimi ve lazer bias akımı bilgilerini sunar. Host FEC desteği, 100G Ethernet ve OTU4 uygulamalarında hat bütünlüğünün izlenmesine yardımcı olur. Maksimum 3.5 W güç tüketimi ve 0°C - 70°C çalışma sıcaklığı ile tipik agregasyon ve küçük veri merkezi ortamlarına uygundur. 100GBASE-LR4 IEEE 802.3ba standardında olduğundan, karşı uçtaki şasi üreticisinden bağımsız olarak standart uyumlu 100GBASE-LR4 portlarıyla birlikte çalışır.
Öne Çıkan Özellikler:
- QSFP28 form faktöründe 100GBASE-LR4 optik transceiver; 100G Ethernet ve OTU4 desteği.
- Çift LC/UPC tek modlu fiber üzerinden 10 km'ye kadar erişim ve 6.3 dB link bütçesi.
- 4 kanallı LAN WDM 1310 nm bandı; EML lazer verici ve PIN fotodiyot alıcı.
- SFF-8636 üzerinden DDM/DOM telemetrisi ve Host FEC desteği.
- MikroTik tarafından tanınan EEPROM kodlaması; RouterOS'ta XQ+31LC10D olarak tanımlanır.
- Maksimum 3.5 W güç tüketimi ve 0°C - 70°C standart çalışma sıcaklığı.
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | MikroTik |
| Model | XQ+31LC10D |
| Ürün Grubu | SFP Modülleri |
| Form Factor | QSFP28 |
| Modülasyon | NRZ (Non-Return to Zero) |
| Medya Tipi | Single-Mode Fiber (SMF) |
| Konnektör | Double LC/UPC |
| Fiber Sayısı | Duplex |
| Maksimum Mesafe | 10 km |
| Ortalama Link Bütçesi | 6.3 dB |
| TX Dalgaboyu | 4-kanal LAN WDM (1295.56 / 1300.05 / 1304.58 / 1309.14 nm) |
| RX Dalgaboyu | 4-kanal LAN WDM (1295.56 / 1300.05 / 1304.58 / 1309.14 nm) |
| Desteklenen Veri Hızı | 112 Gbps |
| Desteklenen Ethernet Uygulamaları | 100G Ethernet (103.125 Gbps) |
| OTN Uygulamaları | OTU4 (112 Gbps) |
| DDM/DOM | Destekleniyor |
| FEC | Host FEC Destekleniyor |
| Verici Tipi | EML Laser |
| Alıcı Tipi | PIN fotodiyot |
| Ortalama Çıkış Gücü (Min/Max, kanal başına) | -4.3 dBm / 4.5 dBm |
| Sönümleme Oranı (Min) | 4 dB |
| Ortalama Alıcı Hassasiyeti (Min/Max, kanal başına) | -10.6 dBm / -8.6 dBm |
| Alıcı Aşırı Yüklenmesi | 5.5 dBm |
| Çalışma Sıcaklığı | 0°C - 70°C |
| Saklama Sıcaklığı | -40°C - 85°C |
| Bağıl Nem | %5 - %85 |
| Maksimum Güç Tüketimi | 3.5 W |
| Güç Beslemesi | +3.3V tek besleme |
| Desteklenen MikroTik Platformları | CRS504-4XQ-IN, CRS504-4XQ-OUT, CRS510-8XS-2XQ, CRS518-16XS-2XQ, CRS520-4XS-16XQ, CCR2216-1G-12XS-2XQ, RDS2216-2XG-4S+4XS-2XQ, CRS812-8DS-2DQ-2DDQ, CRS804-4DDQ |
| Uyumluluk | CE, RoHS, Class 1 FDA ve IEC60825-1 Laser Safety, IEEE 802.3ba, IEEE 802.3bm, 100GBASE-LR4, QSFP28 MSA, SFF-8636, SFF-8665 |
