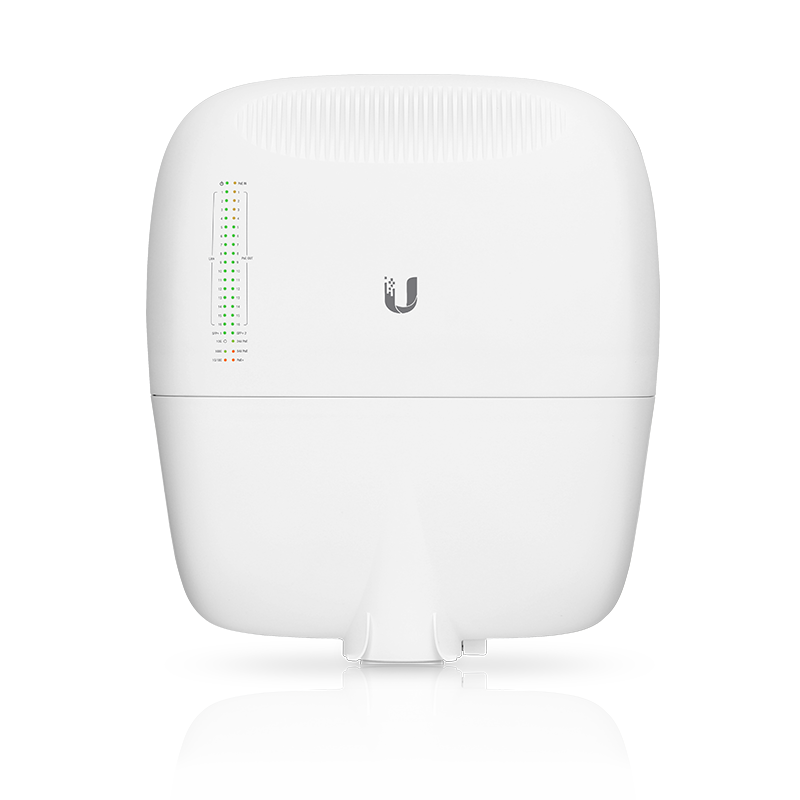

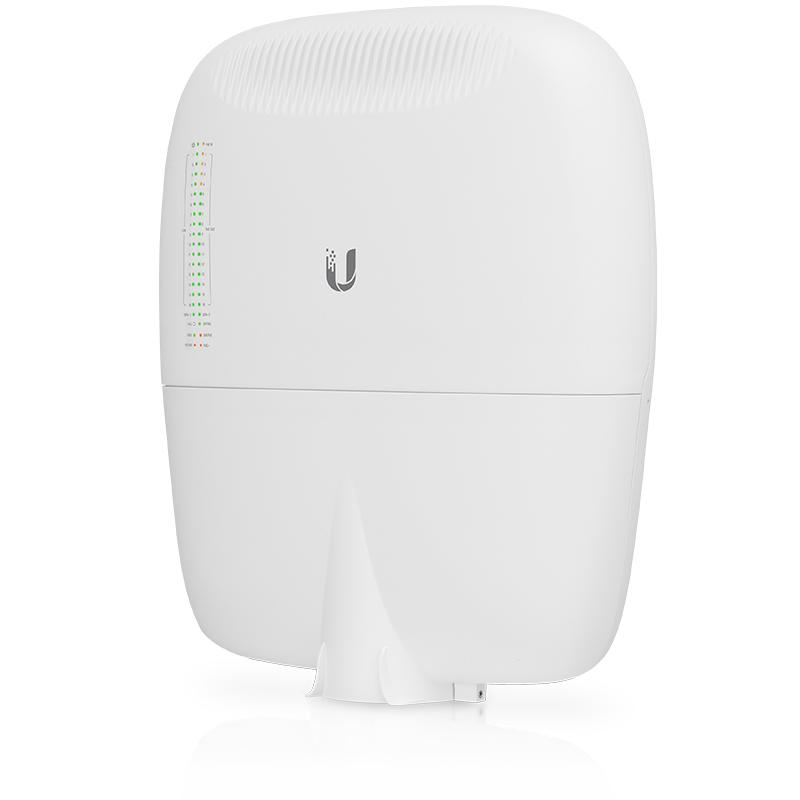

Ubiquiti EdgePoint S16 Dış Ortam WISP Switch (EP-S16)

Ubiquiti EP-S16 EdgePoint Katman-2 WISP Kontrol Noktası
Özet: Ubiquiti EP-S16, kule üstü WISP saha kurulumları için tasarlanmış, FiberProtect destekli katman-2 anahtar ve sınırlı katman-3 yönlendirme yetenekleri sunan dış mekân kontrol noktasıdır. 16 RJ45 ve 2 SFP+ portu ile fiber backhaul, PoE dağıtımı ve saha ekipmanı beslemesini tek gövdede birleştirir.
Detaylı Açıklama: EP-S16, EdgeMAX platformunun EdgePoint serisine ait olup katman-2 anahtar işlevini bazı katman-3 yetenekleriyle birleştirir. FiberProtect yapısı, fiber optik damarlar için gerilim azaltma ve kablo koruma sağlayarak ESD ve EMI kaynaklı arızaları azaltmaya yardımcı olur; kablolu veri backhaul bağlantısının tek fiber hat üzerinden toplanmasına imkân verir. Dış mekân muhafazası rüzgâr, yağmur ve kar koşullarına yönelik tasarlanmıştır.

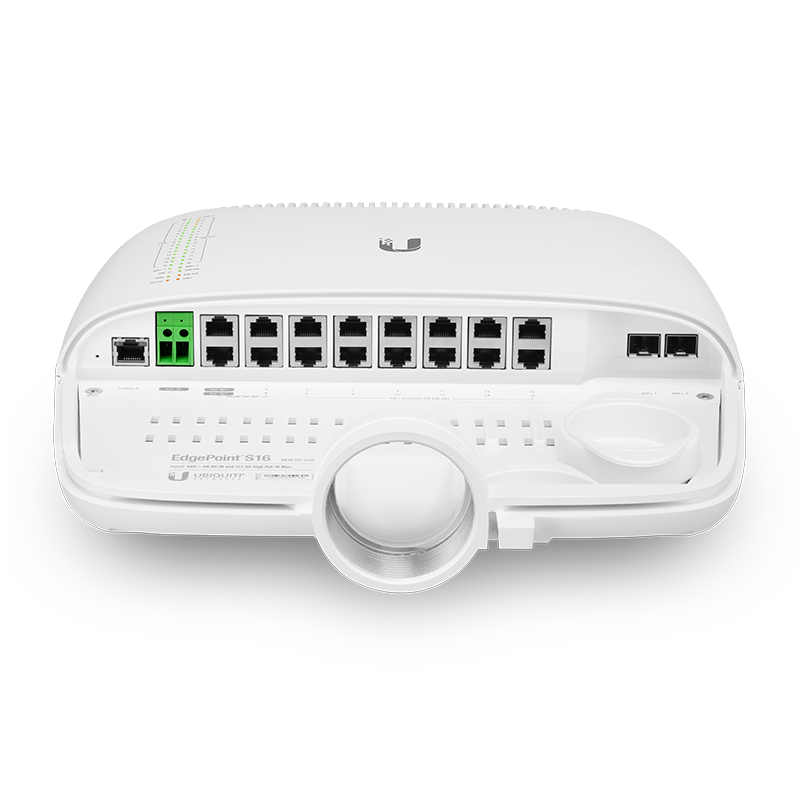

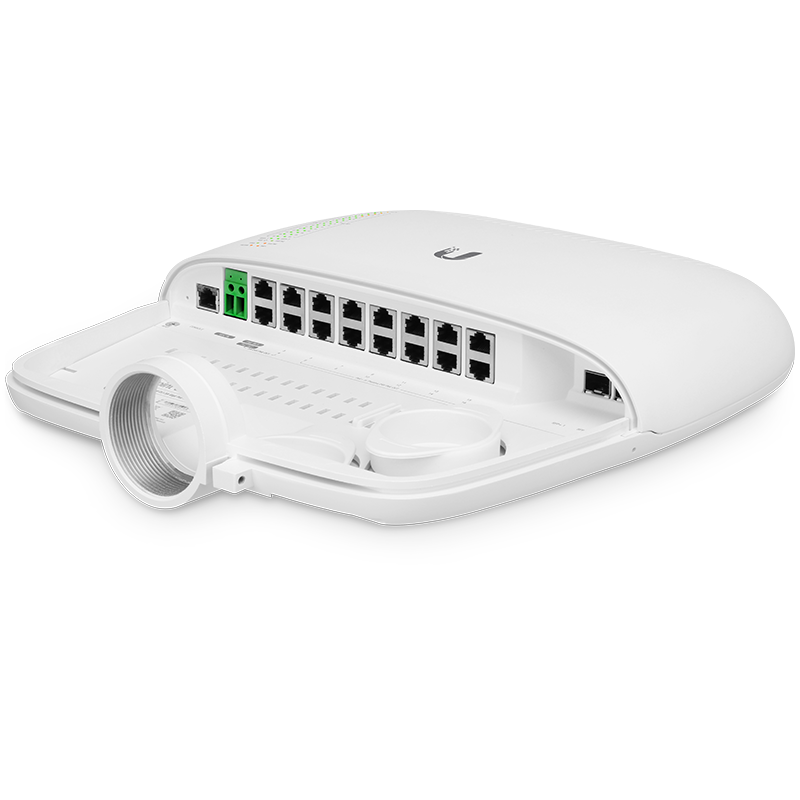

Donanım tarafında 16 adet 10/100/1000 RJ45 portu ve 2 adet 1/10 Gbps SFP+ portu bulunur. 36 Gbps bloklamasız aktarım hızı, 72 Gbps anahtarlama kapasitesi ve 53.57 Mpps iletim hızı sunar. ARM Cortex-A9 400 MHz işlemci, 256 MB DDR3 RAM ve 32 MB kod depolama ile birlikte gelir. Katman-2 tarafında MSTP/RSTP/STP, VLAN, özel VLAN, ses VLAN, link agregasyonu, DHCP/IGMP snooping, TACACS+, RADIUS, 802.1X, MAC filtreleme ve ACL; katman-3 tarafında statik yönlendirme ve politika tabanlı yönlendirme desteklenir.
Güç mimarisi 54VDC 6A terminal blok veya port 1 ve 2 üzerinden çift PoE girişi ile beslenebilir. PoE çıkışında port 1-4 için 54V veya 24V / 1.4A pasif PoE, port 5-16 için 802.3af/at veya 24V / 0.7A pasif PoE sunar. Yönetim Web UI, endüstri standardı CLI, SNMP v1/v2/v3, SSH ve Telnet üzerinden yapılabilir. Direk/duvar montajı, 200 km/h rüzgâr dayanımı ve -40 ile 65°C çalışma sıcaklığı saha kurulumlarına uygunluk sağlar.
Öne Çıkan Özellikler:
- 16 x 10/100/1000 RJ45 ve 2 x 1/10 Gbps SFP+ portu
- 36 Gbps bloklamasız aktarım, 72 Gbps anahtarlama kapasitesi
- Katman-2 anahtarlama ve statik/politika tabanlı yönlendirme
- FiberProtect ile fiber backhaul ve ESD/EMI azaltma
- 54VDC terminal blok veya çift PoE girişi
- Port 1-4 için 54/24V 1.4A, port 5-16 için 802.3af/at veya 24V 0.7A pasif PoE çıkışı
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | EP-S16 |
| Ürün Grubu | EdgeSwitch Serisi |
| Platform | EdgeMAX |
| Ürün Tipi | Katman-2 anahtar, sınırlı katman-3 yetenekleri |
| Veri Portları | 16 x 10/100/1000 RJ45 |
| SFP+ Portları | 2 x 1/10 Gbps SFP+ |
| Bloklamasız Aktarım Hızı | 36 Gbps |
| Anahtarlama Kapasitesi | 72 Gbps |
| İletim Hızı | 53.57 Mpps |
| İşlemci | ARM Cortex-A9 400 MHz |
| Sistem Belleği | 256 MB DDR3 RAM |
| Kod Depolama | 32 MB |
| Güç Girişi | 54VDC, 6A terminal blok veya 2 x RJ45 PoE girişi, port 1 ve 2 |
| Güç Kaynağı Minimum | 54V / 0.8A, PoE çıkışı hariç |
| Maksimum Güç Tüketimi | 40W, PoE çıkışı hariç |
| Desteklenen Voltaj Aralığı | 56 - 42VDC |
| Pasif PoE Girişi | 2 x 54V/1.5A, 4 çift, port 1 ve 2 |
| Pasif PoE Çıkışı, Port 1-4 | 54V veya 24V / 1.4A, 4 çift |
| Pasif PoE Çıkışı, Port 5-16 | 802.3af/at veya 24V / 0.7A, 2 çift |
| Konsol Portu | 1 x RJ45 seri konsol |
| Muhafaza | UV dayanımlı diecast alüminyum alaşım ve polikarbonat |
| Boyutlar | 326.6 x 382.7 x 88.8 mm |
| Duvar Montajlı Boyutlar | 326.6 x 382.7 x 105.5 mm |
| Ağırlık | 3.4 kg |
| Duvar Montajlı Ağırlık | 3.8 kg |

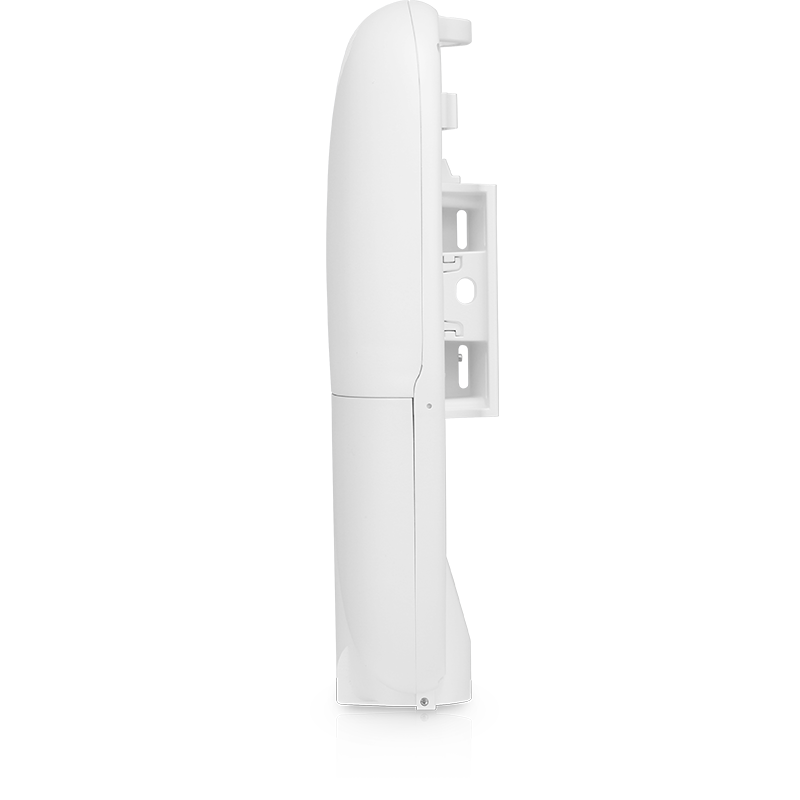

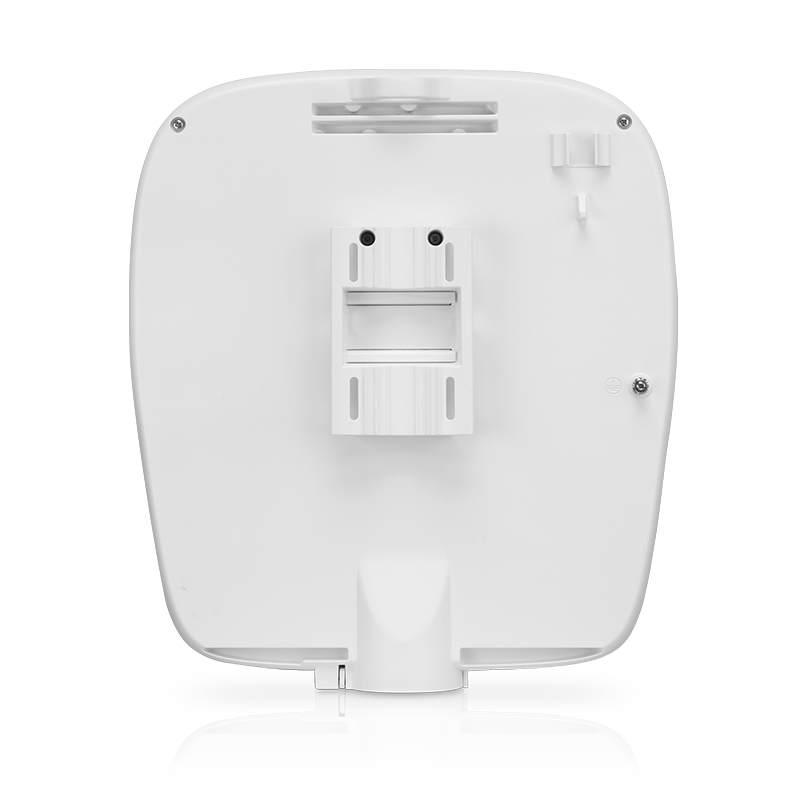

| Montaj | Direk ve duvar montajı |
| Rüzgâr Yükü | 153 N @ 200 km/h |
| Rüzgâr Dayanımı | 200 km/h |
| Çalışma Sıcaklığı | -40 ile 65°C |
| Çalışma Nemi | 10 ile 90% yoğuşmasız |
| Sertifikalar | CE, FCC, IC |
