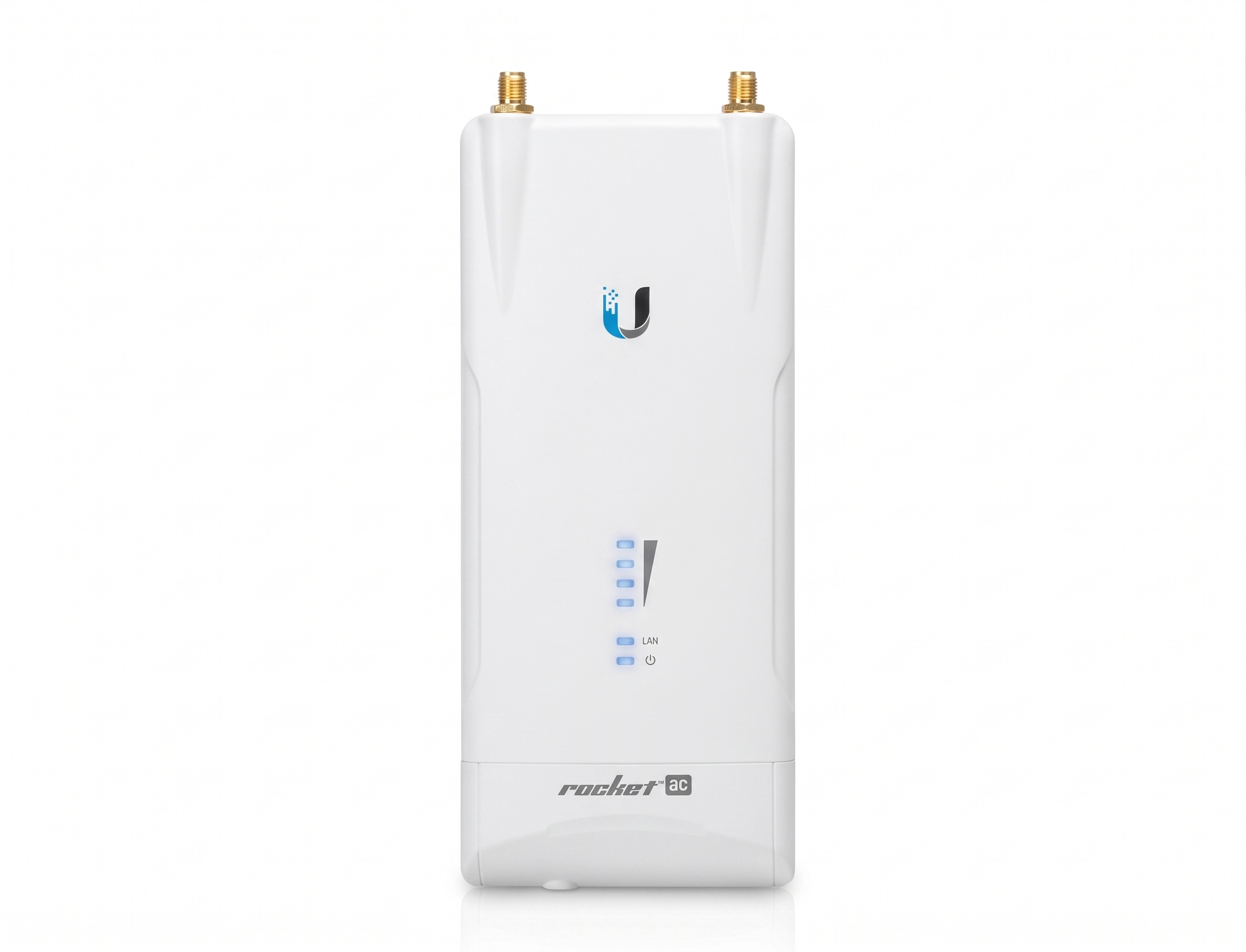

Ubiquiti airMAX Rocket 5AC PtP (R5AC-PtP)

Ubiquiti R5AC-PTP Dış Ortam Access Point
Özet:
R5AC-PTP, 5 GHz bandında uzun mesafeli Point-to-Point (PtP) backhaul ve Point-to-MultiPoint (PtMP) bağlantılar için tasarlanmış airMAX ac baz istasyonudur. WISP ve saha ağlarında, 80 MHz kanal genişliğinde 500+ Mbps seviyesine kadar gerçek TCP/IP throughput hedefleyen kurulumlar için konumlandırılır.
Detaylı Açıklama:

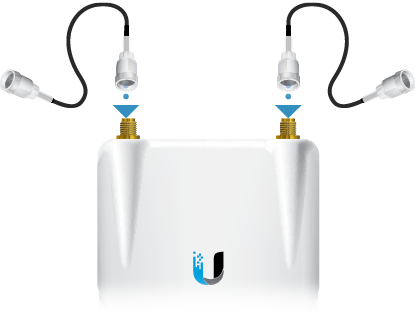

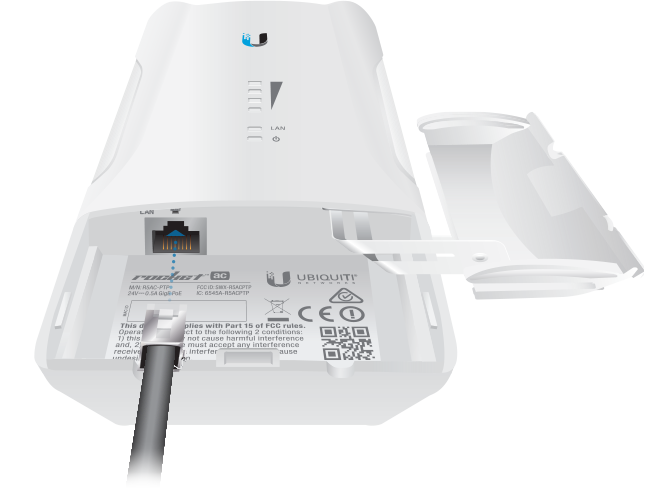

R5AC-PTP, Ubiquiti'nin airMAX ac platformunda özel bir IC ile donatılmış airMAX engine üzerine kuruludur. Atheros MIPS 74Kc 720 MHz işlemci, 128 MB DDR2 SDRAM ve 16 MB NOR FLASH ile donatılan cihaz, TDMA tabanlı airMAX ac protokolünün zaman dilimi (time slot) planlamasını hızlandırarak yoğun modülasyonlu yüksek veri hızlarını destekler. 5150 - 5875 MHz aralığında çalışan radyo, 27 dBm'e kadar çıkış gücü ve 256QAM'e kadar yoğun modülasyon sunar; kablolu taraf tek adet 10/100/1000 Mbps Gigabit Ethernet arayüzü ve su geçirmez (2) RP-SMA RF bağlantısı üzerinden yürütülür. Cihaz 24V pasif PoE ile tek Ethernet kablosu üzerinden beslenir ve maksimum 8.5W güç tüketir.
airOS 8 işletim sistemi; Access Point ve Station çalışma modları, PtP için 10/20/30/40/50/60/80 MHz ve PtMP için 10/20/30/40 MHz seçilebilir kanal genişlikleri, otomatik kanal seçimi, otomatik/manuel transmit güç kontrolü ve otomatik mesafe seçimi (ACK timing) gibi işlevleri sağlar. Yönetim tarafında Web Server, SNMP, SSH Server, Telnet, Ping Watchdog, DHCP, NAT, Bridging ve Routing servisleri bulunur; trafik şekillendirme (burst destekli), VLAN desteği ve WMM ile paket seviyesinde sınıflandırma yapan QoS mekanizması saha kurulumlarında segmentasyon ve önceliklendirme imkânı verir. Güvenlik tarafında WPA2 AES kullanılır.

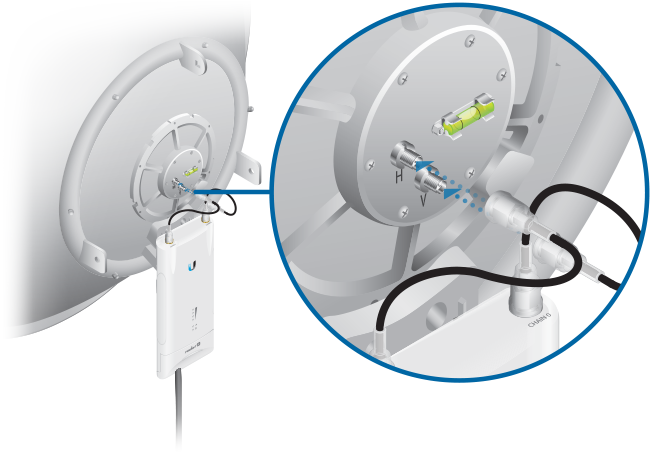

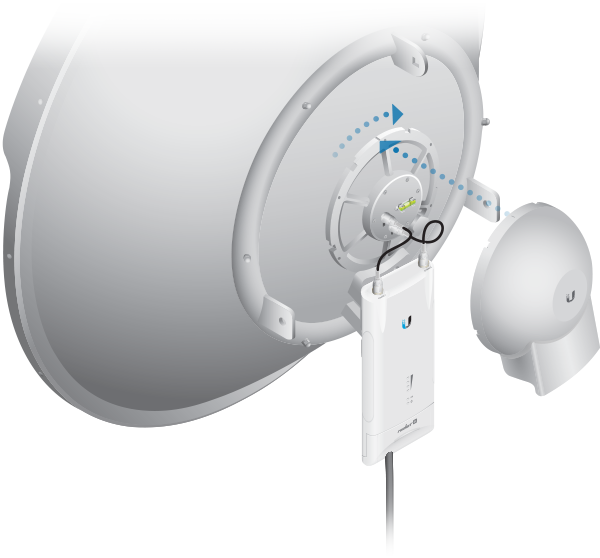

Cihazın çoklu radyo mimarisi, PCBA üzerindeki bağımsız bir işlemciyle yönetilen ikinci bir radyoyu 5 GHz spektrumunu sürekli analiz etmek için ayırır. airOS 8 arayüzünde EVM takımyıldız diyagramları, Signal/Noise/Interference (SNI) diyagramları ve CINR histogramları gerçek zamanlı raporlanır; airView spektrum analizörü waterfall, waveform ve ambient noise seviyesi görünümleriyle kanal seçimini ve saha planlamasını destekler. airView kablosuz bağlantıyı kesmeden arka planda çalıştığı için saha ölçümleri sırasında ağ trafiği kesintiye uğramaz. airMAX ac antenlerle (RocketDish ac, airMAX ac Sector) aletsiz plug-and-play montaj yapılabilir.
Öne Çıkan Özellikler:
- airMAX ac TDMA protokolü ile 80 MHz kanal genişliğinde 500+ Mbps seviyesine kadar gerçek TCP/IP throughput
- 27 dBm çıkış gücü ve 256QAM'e kadar yoğun modülasyon desteği
- Atheros MIPS 74Kc 720 MHz işlemci, 128 MB DDR2 SDRAM ve 16 MB NOR FLASH
- 24V pasif PoE ile tek kablo üzerinden güç ve veri; 20-26 VDC desteklenen voltaj aralığı
- airOS 8: airView spektrum analizörü, airMagic kanal seçim aracı, dinamik ACK ve Ackless mod
- -40 ila 80 °C çalışma sıcaklığı, UV stabilize dış ortam gövdesi ve ±24KV ESD/EMP koruma
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | R5AC-PTP |
| Ürün Grubu | Dış Ortam Access Point |
| Çalışma Frekansı | 5150 - 5875 MHz (5 GHz) |
| Kablosuz Teknoloji | airMAX ac (TDMA) |
| Maksimum Throughput | 500+ Mbps (80 MHz kanal genişliği) |
| Çıkış Gücü | 27 dBm |
| İşlemci | Atheros MIPS 74Kc, 720 MHz |
| Bellek | 128 MB DDR2 SDRAM, 16 MB NOR FLASH |
| Ağ Arayüzü | (1) 10/100/1000 Mbps |
| RF Bağlantıları | (2) RP-SMA (su geçirmez) |
| Kanal Genişliği (PtP) | 10/20/30/40/50/60/80 MHz |
| Kanal Genişliği (PtMP) | 10/20/30/40 MHz |
| Güç Yöntemi | Pasif PoE (Pairs 4, 5+; 7, 8 Return) |
| Güç Kaynağı | 24V, 0.5A Gigabit PoE Adaptör |
| Desteklenen Voltaj Aralığı | 20-26 VDC |
| Maksimum Güç Tüketimi | 8.5 W |
| Çalışma Modları | Access Point, Station |
| Güvenlik | WPA2 AES |
| QoS | WMM ve kullanıcı seviyesinde High/Medium/Low paket sınıflandırma |
| Servisler | Web Server, SNMP, SSH Server, Telnet, Ping Watchdog, DHCP, NAT, Bridging, Routing |

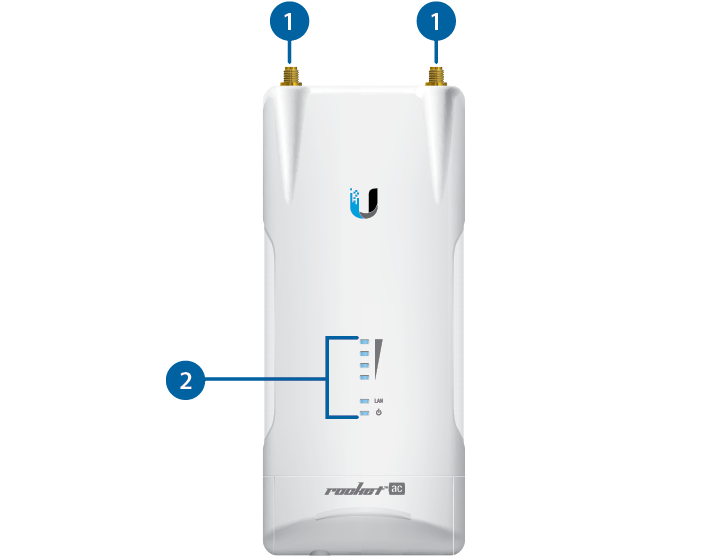

| LED Göstergeler | Power, LAN, (4) Sinyal Seviyesi |
| Gövde | Dış ortam UV stabilize plastik |
| ESD/EMP Koruma | ± 24KV Hava / Temas |
| Çalışma Sıcaklığı | -40 ila 80 °C (-40 ila 176 °F) |
| Çalışma Nemi | %5 - %95 (yoğuşmasız) |
| Darbe ve Titreşim | ETSI300-019-1.4 |
| Boyutlar | 162 x 84 x 37 mm |
| Ağırlık | 250 g |
| Kablosuz Onaylar | FCC, IC, CE |
| RoHS Uyumu | Evet |
