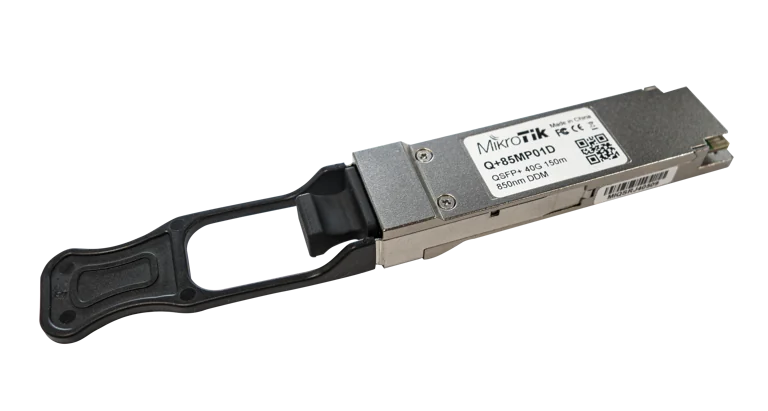

MikroTik Q+85MP01D 40G QSFP+ Optik Modül (Q+85MP01D)

MikroTik Q+85MP01D 40 Gbps QSFP+ Optik Modül
Özet: MikroTik Q+85MP01D, 850 nm dalga boyunda 40 Gbps toplam bant genişliği sunan bir QSFP+ optik modüldür. OM3 çok modlu fiberde 100 m, OM4 çok modlu fiberde 150 m'ye kadar bağlantı sağlayarak veri merkezi, WISP omurga ve 40G QSFP+ portlu switch/router bağlantılarında kullanılır.
Detaylı Açıklama: Q+85MP01D, 12 fiber dizisi için MPO konnektörlü optik QSFP+ modüldür. Dört bağımsız full-duplex kanal üzerinden kanal başına 10 Gbps'ye kadar, toplamda 40 Gbps'lik agregasyon bant genişliği sunar. Modül, female-female Type-B polariteli MTP/MPO optik kablo ile kullanılmalıdır.
Optik bağlantı mesafesi OM3 çok modlu fiberde 100 m, OM4 çok modlu fiberde 150 m olarak belirtilmiştir. Dahili dijital tanılama (DDM) işlevleri optik güç izlemeyi de kapsar; bu sayede saha ve veri merkezi kurulumlarında bağlantı durumunun izlenmesine olanak tanır.
Modül, 70°C'ye kadar ortamlarda çalışacak şekilde tasarlanmıştır. Sıcaklık, nem ve EMI girişimini kapsayan zorlu koşullara yönelik tasarımıyla 40 Gbps QSFP+ cihazlar için güvenilir bir optik bağlantı çözümü sunar.
Öne Çıkan Özellikler:
- 40 Gbps toplam bant genişliği; 4 bağımsız full-duplex kanal, kanal başına 10 Gbps
- 850 nm dalga boyu ve QSFP+ form faktörü
- OM3 MMF üzerinde 100 m, OM4 MMF üzerinde 150 m erişim
- MPO konnektör; 12 fiber dizisi için Female-Female Type-B polariteli MTP/MPO kablo gerektirir
- DDM desteği: optik güç izleme dahil dijital tanılama
- 70°C'ye kadar çalışma; sıcaklık, nem ve EMI koşullarına yönelik tasarım
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | MikroTik |
| Model | Q+85MP01D |
| Ürün Grubu | SFP Modüller |
| Modül Tipi | QSFP+ |
| Dalga Boyu | 850 nm |
| Bağlantı Tipi | MPO |
| Kanal Yapısı | 4 bağımsız full-duplex kanal, kanal başına 10 Gbps |
| Toplam Bant Genişliği | 40 Gbps |
| Maksimum Erişim | 100 m (OM3 MMF), 150 m (OM4 MMF) |
| DDM (Dijital Tanılama İzleme) | Var |
| TX Gücü | Min: -7,6 dBm; Maks: 2,4 dBm |
| RX Hassasiyeti | Min: -9,9 dBm; Maks: 2,4 dBm |
| LOS De-assert | -12 dBm |
| LOS Assert | -30 dBm |
