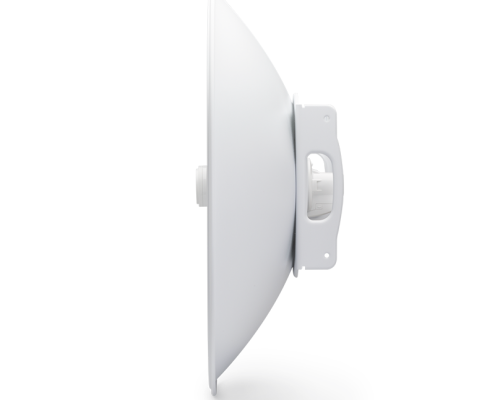

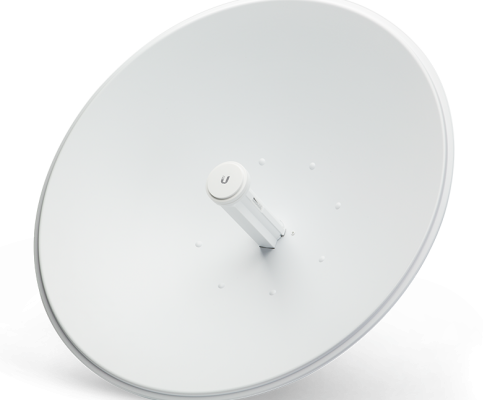

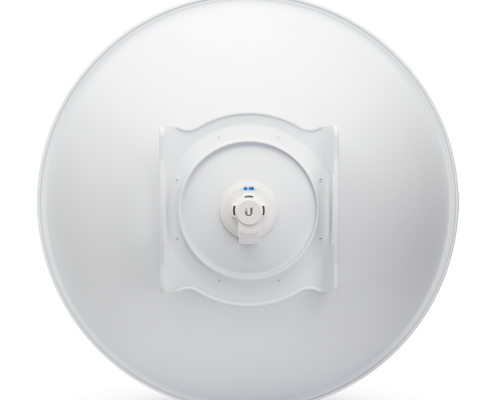

Ubiquiti airMAX PowerBeam M5 620 (PBE-M5-620)

Ubiquiti PBE-M5-620 Yüksek Performanslı airMAX Köprü Anteni
Özet:
Ubiquiti PBE-M5-620, 5 GHz bandında çalışan 29 dBi kazançlı 620 mm çanak reflektörlü bir airMAX köprü antenidir. WISP ağlarında PtP bağlantı veya PtMP istemci CPE olarak yüksek gürültü bağışıklığı ve 150+ Mbps verim hedefleyen saha kurulumları için tasarlanmıştır.
Detaylı Açıklama:

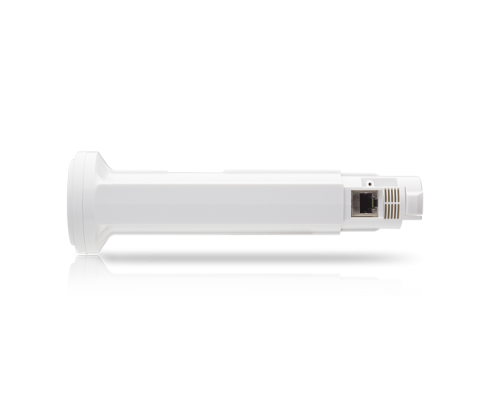

PBE-M5-620, Ubiquiti InnerFeed teknolojisini kullanarak radyoyu feedhorn anten içine entegre eder; böylece harici RF kablo kaybı ortadan kalkar ve daha verimli bir alıcı-verici zinciri oluşur. 620 mm çanak reflektör ve 29 dBi kazanç, dar huzme yapısıyla aynı veya yakın frekanstaki diğer RF sinyallerine karşı uzamsal filtreleme sağlar. Çift lineer polarizasyon, 5/8/10/20/30/40 MHz kanal boyutları ve 1.6:1 maksimum VSWR değeri, saha planlamasında esnek RF hizalama imkanı sunar.
Donanım tarafında Atheros MIPS 74Kc 560 MHz işlemci, 64 MB DDR2 bellek ve 8 MB Flash yer alır. Tek 10/100/1000 Ethernet portu, 24V 0.5A Gigabit PoE ile beslenir ve maksimum güç tüketimi 8.5W değerindedir. airOS firmware; protokol desteği, Ubiquiti kanal yapılandırması, spektral genişlik ayarı, ACK otomatik zamanlama, AAP teknolojisi ve çoklu dil desteği gibi özelliklerle dış mekan çok noktalı ağların yönetimini kolaylaştırır. airMAX TDMA protokolü, istemcilere önceden atanmış zaman dilimleri üzerinden veri gönderip alarak gizli düğüm çakışmalarını ortadan kaldırır; ses/video trafiği için akıllı QoS önceliklendirmesi sunar. airView spektrum analizi su düşümü, dalga formu ve gerçek zamanlı enerji görünümleriyle gürültü imzalarının belirlenmesine yardımcı olur; airControl ise web tabanlı merkezi cihaz yönetimi sağlar.
Saha kurulumunda 20° yukarı ve 20° aşağı mekanik tilt sunan montaj braketi, hızlı montaj ve butonla kolay anten besleme ayrımı öne çıkar. GEOMET kaplı bağlantı elemanları, galvanize çelik ve toz boya kaplı çanak/braketler korozyon direncini artırır. Cihaz 200 km/h rüzgar dayanımı ve -40 ila 70°C çalışma sıcaklığı ile zorlu dış mekan koşullarına uygun tasarlanmıştır. PtP bağlantılarda her iki uçta veya PtMP ağlarda istemci CPE olarak kullanılabilir; opsiyonel IsoBeam izolatör radom ve PAK-620 hassas hizalama kiti ile uyumludur.
Öne Çıkan Özellikler:
- 29 dBi kazanç ve 620 mm çanak reflektör ile dar huzme ve gelişmiş gürültü bağışıklığı
- InnerFeed entegrasyonu sayesinde radyo feedhorn içinde; harici RF kablo kaybı yok
- Tek 10/100/1000 Ethernet portu, 24V 0.5A Gigabit PoE ve 8.5W maksimum güç tüketimi
- airMAX TDMA, airOS, airView spektrum analizi ve airControl merkezi yönetim desteği
- 150+ Mbps verim ile PtP bağlantı ve PtMP istemci CPE kullanımı
- 200 km/h rüzgar dayanımı, -40 ila 70°C çalışma aralığı ve direk montaj kiti
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | PBE-M5-620 |
| Ürün Grubu | Antenler |
| Frekans Bandı | 5 GHz |
| Çalışma Frekansı | 5150 - 5875 MHz |
| Kazanç | 29 dBi |
| Çanak Reflektör | 620 mm |
| Verim | 150+ Mbps |
| Ağ Arayüzü | (1) 10/100/1000 Ethernet Portu |
| Güç Kaynağı | 24V, 0.5A Gigabit PoE |
| Maks. Güç Tüketimi | 8.5W |
| Çıkış Gücü | 24 dBm |
| İşlemci | Atheros MIPS 74Kc, 560 MHz |
| Bellek | 64 MB DDR2, 8 MB Flash |
| LED'ler | (1) Güç, (1) LAN, (4) WLAN |
| Sinyal Gücü LED'leri | Özel RSSI seviyelerine göre yazılımla ayarlanabilir |
| Maks. VSWR | 1.6:1 |
| Kanal Boyutları | 5/8/10/20/30/40 MHz |
| Polarizasyon | Çift Lineer |
| Muhafaza | Dış mekan UV stabilize plastik |
| Montaj | Direk montaj (kit dahil) |
| Rüzgar Yükü | 1510 N @200 km/h (340 lbf @125 mph) |
| Rüzgar Dayanımı | 200 km/h (125 mph) |
| ESD/EMP Koruma | Hava: ± 24 kV, Temas: ± 24 kV |
| Çalışma Sıcaklığı | -40 ila 70°C (-40 ila 158°F) |
| Çalışma Nemi | 5 ila 95% yoğuşmasız |
| Kablosuz Onaylar | FCC, IC, CE |
| RoHS Uyumluluğu | Evet |
| Boyutlar | 620 x 620 x 386 mm |
| Ağırlık | 6.4 kg (14.11 lb) |
