Ubiquiti airMAX NanoStation 5AC (NS-5AC)

Ubiquiti NS-5AC NanoStation 5AC Dış Ortam Access Point (CPE)
Özet: NanoStation 5AC (NS-5AC), WISP altyapılarında PtP bağlantı ve airMAX PtMP ağlarında yüksek performanslı istemci (CPE) olarak konumlandırılan, 5 GHz bantlı entegre antenli dış ortam radyosudur. Kompakt gövdesi ve dahil gelen direk montaj kiti ile saha kurulumlarında hızlı devreye alma sağlar.
Detaylı Açıklama: NS-5AC, radyo ve antenin tek bir gövdede birleştirildiği kompakt bir CPE mimarisine sahiptir. 16 dBi kazanç, çift lineer polarizasyon ve 45° (H-pol) / 45° (V-pol) / 45° (elevation) hüzme genişliği ile en küçük ayak izinde maksimum kazanç hedeflenir. 5 GHz çalışma frekansı 5150 - 5875 MHz aralığında tanımlıdır; 25 dBm çıkış gücü ve 10/20/30/40/50/60/80 MHz seçilebilir kanal genişlikleri ile spektrum planlaması esnekliği sunar. Gövde üzerinde iki adet 10/100/1000 Mbps Ethernet portu bulunur; ikinci port, yazılım destekli PoE ile harici bir cihazı (ör. PoE güvenlik kamerası) beslemek üzere kullanılabilir.
Cihaz, Atheros MIPS 74Kc 560 MHz işlemci ve 64 MB DDR2 bellek üzerinde çalışır. Ubiquiti'nin özel airMAX (MIMO TDMA) protokolü, istemcilerin önceden atanmış zaman dilimlerinde veri gönderip almasını sağlayarak hidden node çarpışmalarını ortadan kaldırır; gecikme, gürültü bağışıklığı, ölçeklenebilirlik ve verim açısından standart Wi-Fi protokolüne kıyasla avantaj sunar. 256QAM modülasyonu ile 450+ Mbps seviyesine kadar gerçek TCP/IP verim sağlanır. Ayrıca yönetim için tahsis edilmiş bağımsız bir Wi-Fi radyosu (2412 - 2472 MHz) bulunur; UNMS mobil uygulaması üzerinden airOS arayüzüne kablosuz erişim mümkündür.
Yazılım tarafında airOS 8 işletim sistemi; airMAX ac protokol desteği, Access Point PtMP airMAX Mixed Mode, uzun menzilli PtP link modu, otomatik kanal seçimi, otomatik/manuel TX güç kontrolü ve otomatik mesafe seçimi (ACK timing) gibi özellikler sunar. Çoklu radyo mimarisi, bağımsız bir işlemciyle beslenen ikinci radyo üzerinden 5 GHz spektrumunun sürekli analizini yapar; airOS 8 üzerinde EVM takımyıldız diyagramları, SNI (sinyal/gürültü/girişim) diyagramları ve CINR histogramları ile gerçek zamanlı RF raporlama sağlanır. airView spektrum analizörü, kablosuz linki devre dışı bırakmadan arka planda çalışarak gürültü imzalarının tespit edilmesine ve kanal optimizasyonuna imkân tanır; saha sörveyi için ek spektrum analizörü kiralama ihtiyacını ortadan kaldırır.
Öne Çıkan Özellikler:
- 5 GHz airMAX ac radyo, 16 dBi entegre anten kazancı ve çift lineer polarizasyon
- 450+ Mbps seviyesine kadar gerçek TCP/IP verim (256QAM modülasyon desteği)
- 2 adet 10/100/1000 Mbps Gigabit Ethernet portu; ikinci portta yazılım destekli PoE çıkışı
- Yönetim için ayrılmış bağımsız Wi-Fi radyosu ile UNMS mobil uygulaması üzerinden hızlı kurulum
- airOS 8: airMAX ac PtMP/PtP link modları, airMagic kanal seçim aracı, airView spektrum analizörü
- -40 ile 70 °C arası çalışma sıcaklığı, UV dayanımlı polikarbonat gövde, ±24kV ESD/EMP koruması ve dahil direk montaj kiti
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | NS-5AC NanoStation 5AC |
| Ürün Grubu | Dış Ortam Access Point (CPE) |
| İşletim Sistemi | airOS 8 |
| Kablosuz Protokol | airMAX ac (MIMO TDMA) |
| Çalışma Frekansı | 5150 - 5875 MHz |
| Yönetim Radyosu | 2412 - 2472 MHz |
| Kazanç | 16 dBi |
| Çıkış Gücü | 25 dBm |
| Hüzme Genişliği | 45° (H-pol) / 45° (V-pol) / 45° (Elevation) |
| Polarizasyon | Dual Linear |
| Cross-pol İzolasyon | Minimum 20 dB |
| Maks. VSWR | 1.6:1 |
| Kanal Genişlikleri | 10/20/30/40/50/60/80 MHz |
| Ağ Arayüzü | (2) 10/100/1000 Mbps Ethernet Portu |
| İşlemci | Atheros MIPS 74Kc, 560 MHz |
| Bellek | 64 MB DDR2 |
| Maks. Güç Tüketimi | 9W |
| Güç Yöntemi | 802.3af Alternative A (Pairs 1, 2+; 3, 6 Return) / 24V Passive PoE (Pairs 4, 5+; 7, 8 Return) |
| Güç Kaynağı | 24V, 0.5A Gigabit PoE Adaptörü (Dahil) |

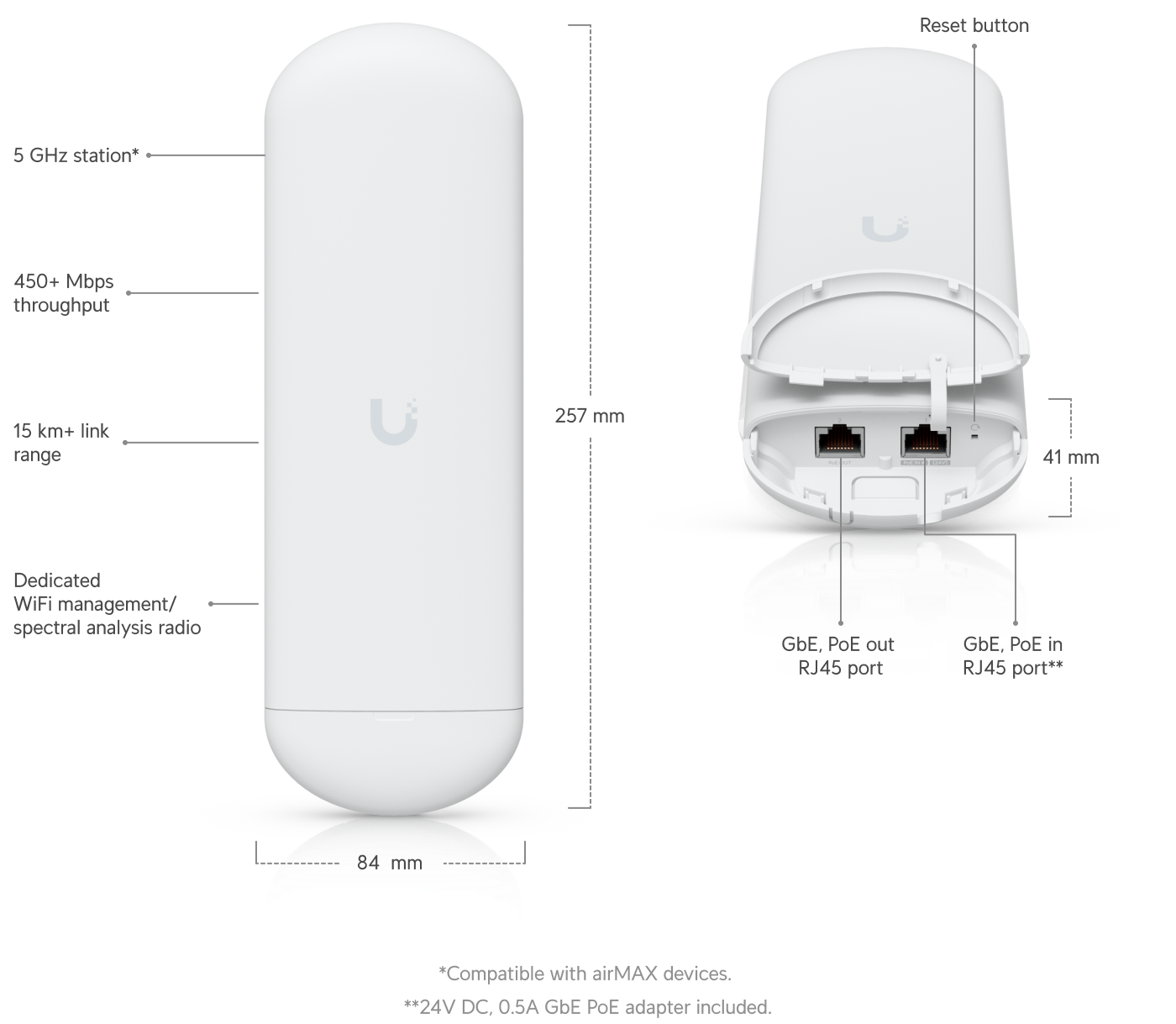

| Boyutlar (Montajlı) | 257 x 84 x 41 mm |
| Boyutlar (Montajsız) | 257 x 84 x 30 mm |
| Ağırlık | 233 g |
| Muhafaza | UV Dayanımlı Polikarbonat |

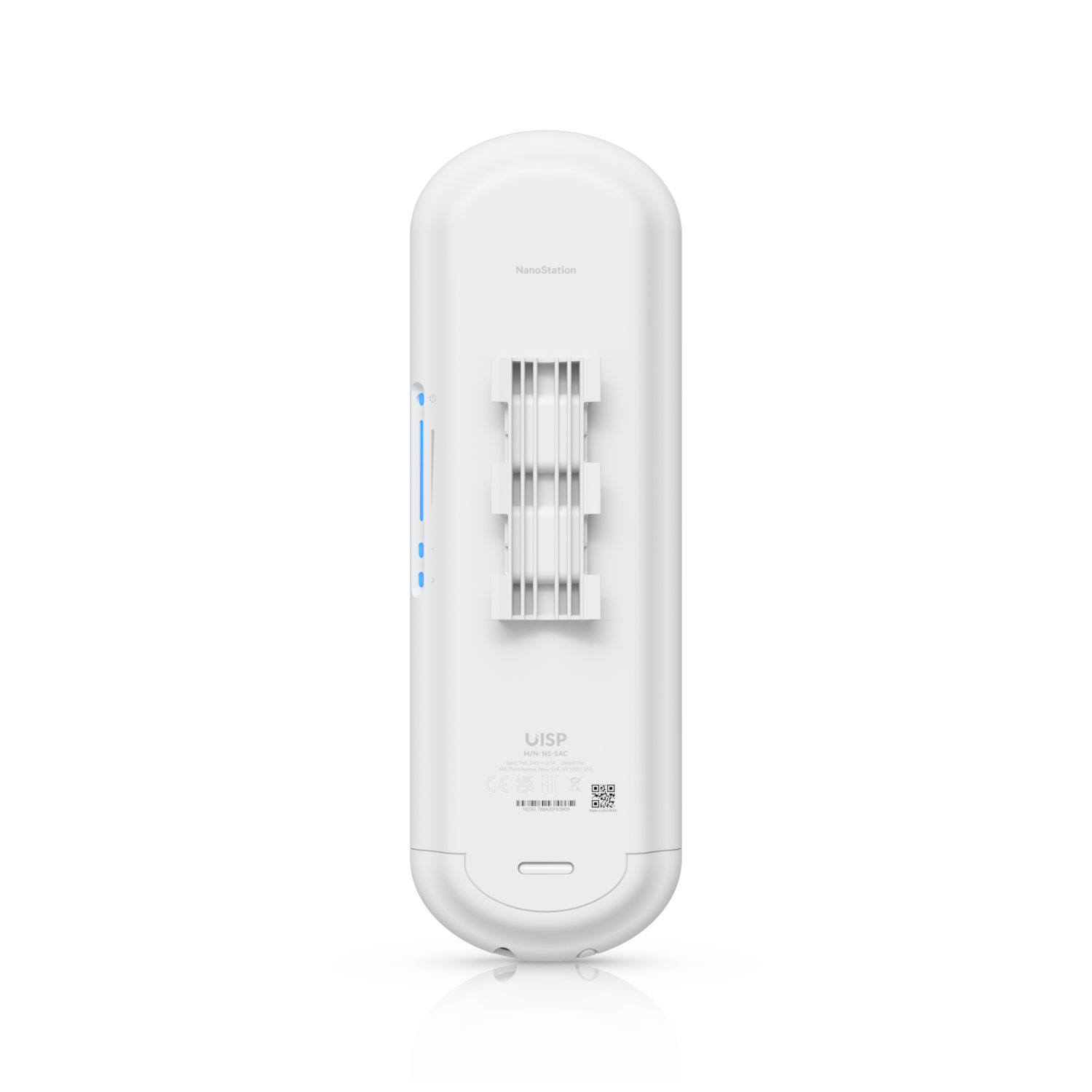

| Montaj | Direk Montaj (Kit Dahil) |

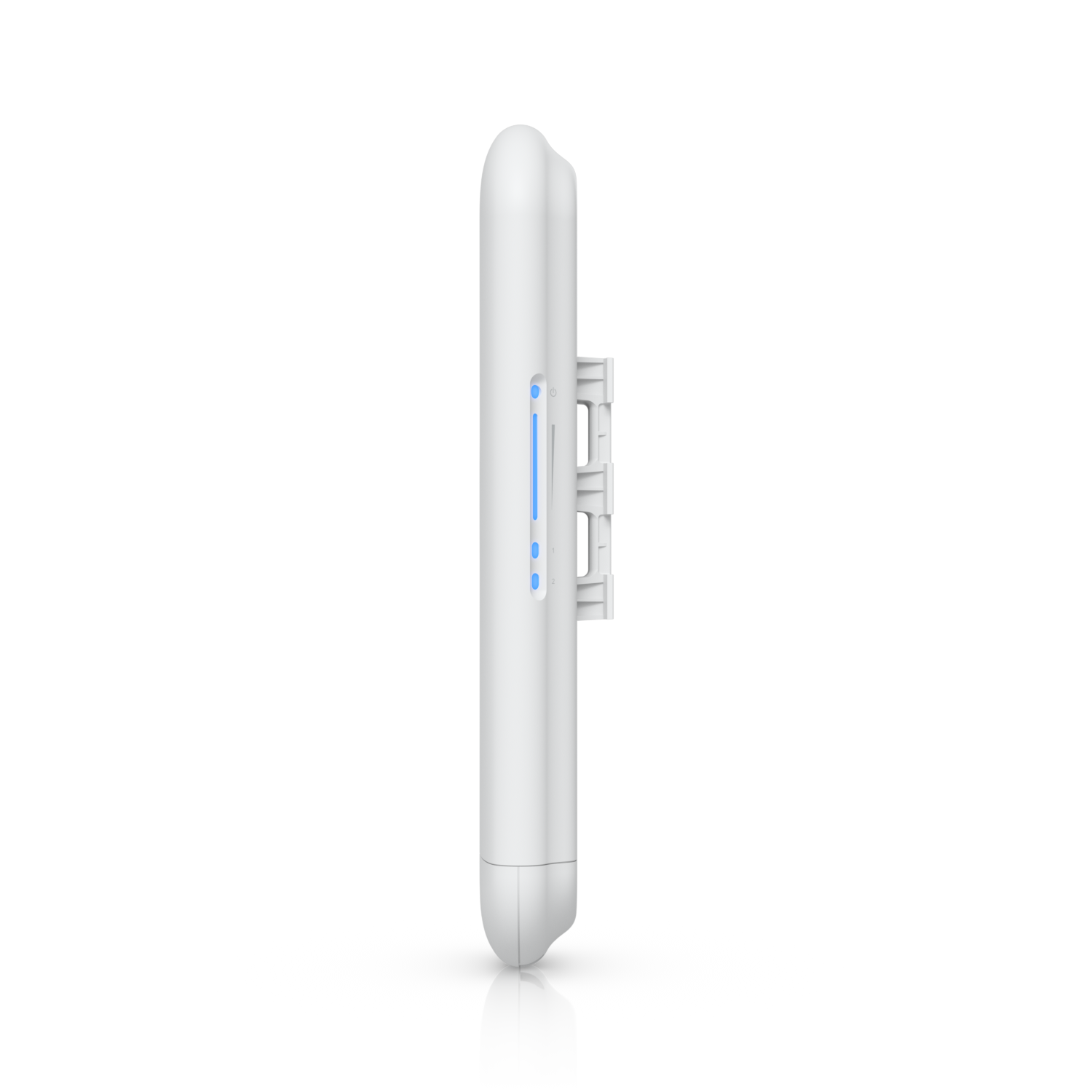

| LED Göstergeler | (1) Power, Eth1, Eth2; (1) Sinyal Gücü |
| Çalışma Sıcaklığı | -40 ile 70 °C |
| Çalışma Nemi | %5 - %95 Yoğuşmasız |
| ESD/EMP Koruması | ±24kV Kontak/Hava |
| Darbe ve Titreşim | ETSI300-019-1.4 |
| Sertifikalar | CE, FCC, IC |
| RoHS Uyumluluğu | Evet |
