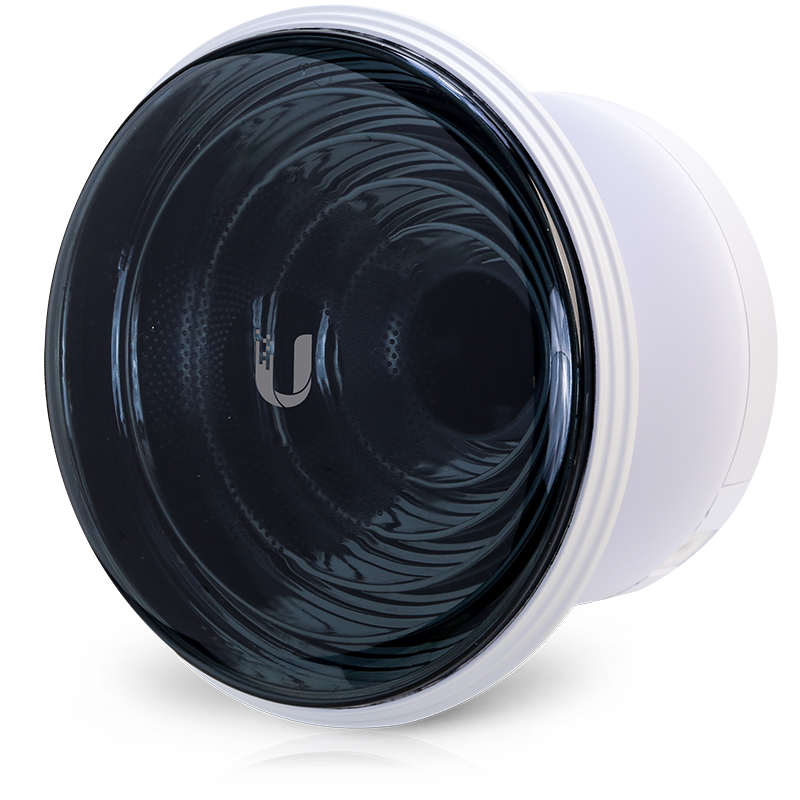

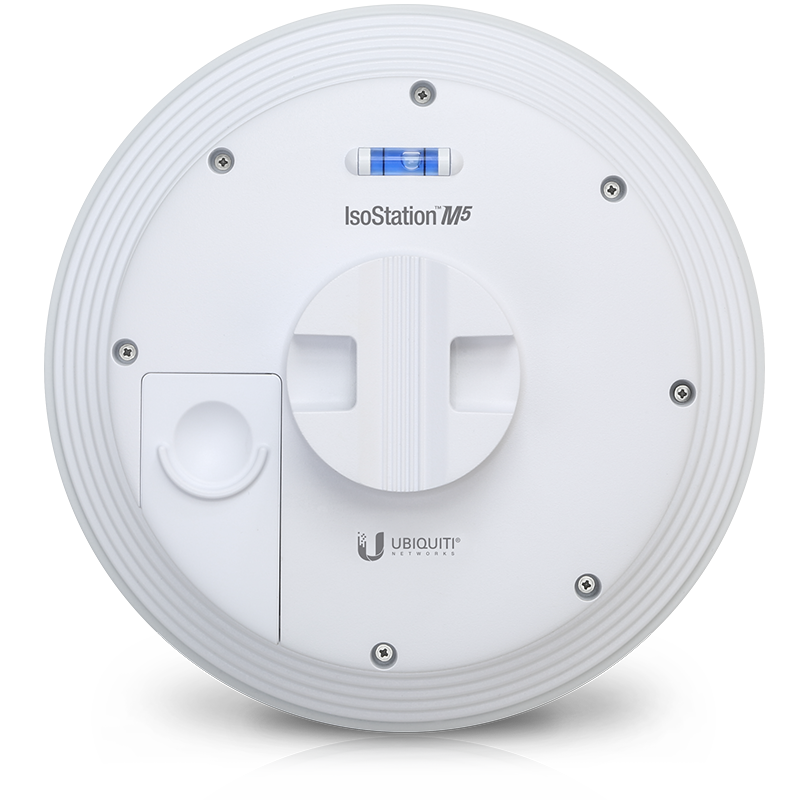

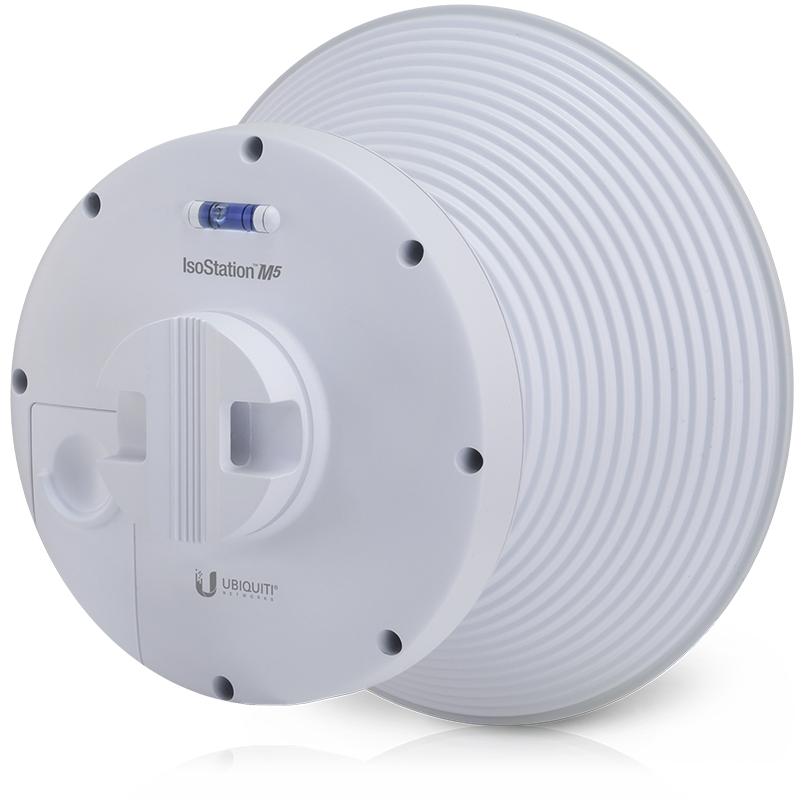

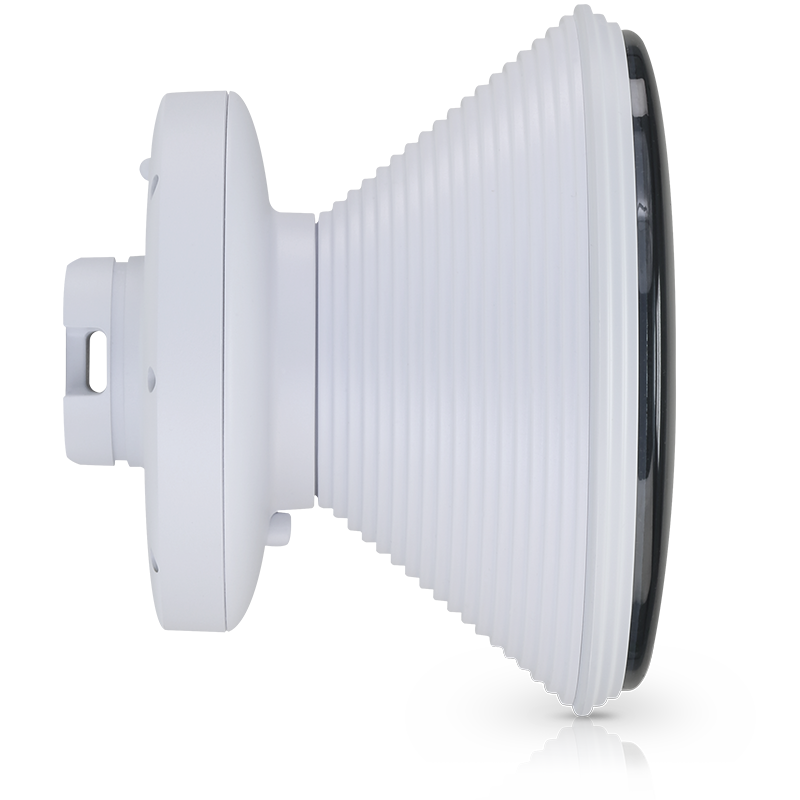

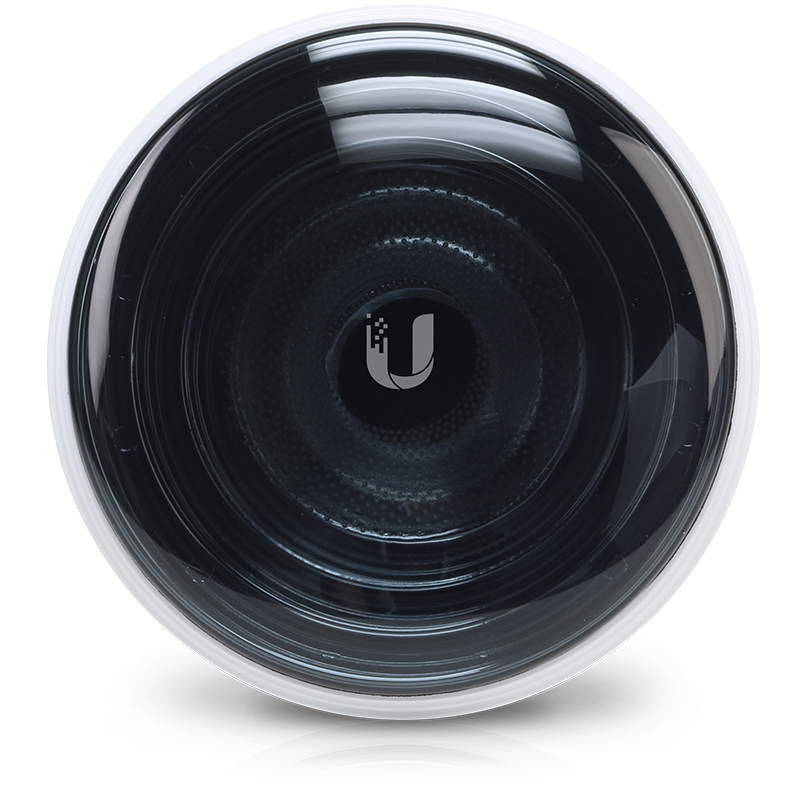

Ubiquiti airMAX IsoStation M5 (IS-M5)

Ubiquiti IS-M5 IsoStation M5 Ekranlı airMAX CPE
Özet: IsoStation M5, airMAX PtMP ağlarında istemci CPE'si veya PtP bağlantı uç noktası olarak kullanılan, değiştirilebilir horn antenli ve tam metal ekranlı radyo tabanlı bir 5 GHz CPE çözümüdür. Yoğun RF ortamlarında WISP saha kurulumları ve noktadan noktaya bağlantılar için tasarlanmıştır.
Detaylı Açıklama: IS-M5, tam metal ve ekranlı radyo tabanı ile değiştirilebilir horn anteni bir arada sunar. Varsayılan olarak 45° simetrik horn antenle gelir; 30°, 60° ve 90° horn anten seçenekleriyle hüzme şekillendirme ihtiyaca göre uyarlanabilir. Horn beslemesi doğrudan radyo giriş/çıkışından alınır; bu sayede konnektör kaynaklı kayıplar azaltılır. Tek butonla anten değişimi, 10/100/1000 Ethernet portu, MIPS 74 Kc işlemci, 64 MB DDR2 bellek ve 6.5W maksimum güç tüketimi saha kurulumları için pratik bir donanım yapısı sunar.
airMAX TDMA protokolü, istemcilerin AP denetleyicisi tarafından atanan zaman dilimlerinde veri gönderip almasını sağlar; gizli düğüm çakışmalarını ortadan kaldırarak gecikme, throughput ve ölçeklenebilirlik açısından avantaj sunar. IS-M5, 100+ Mbps gerçek TCP/IP throughput seviyesine ulaşabilir. airOS; protokol desteği, Ubiquiti Channelization, spektral genişlik ayarı, ACK Auto-Timing, AAP Technology ve çoklu dil desteği gibi özellikler sunar. airView spektrum analizi ile waterfall, waveform ve gerçek zamanlı spektral görünümler üzerinden gürültü imzaları izlenebilir; UNMS mobil uygulaması üzerinden cihaz yapılandırma ve yönetimi yapılabilir.
Yüksek izolasyonlu horn anten tasarımı, özel ışıma desenleriyle bant içi ve bant dışı istenmeyen RF emisyonlarını uzamsal olarak filtreleyerek yoğun RF ortamlarında gürültü bağışıklığını artırır. IS-M5, airMAX PtMP ağlarında her istemci için CPE ve PtP bağlantının her iki ucunda radyo olarak kullanılabilir. Opsiyonel U-OMT-Dish 27 dBi kazançlı dish anten, SISO veya 2x2 MIMO çift polarizasyonlu istemci bağlantıları için radyo performansını genişletir; U-OMT-MOUNT montaj braketi ±20° elevasyon ayarı sağlar. 200 km/h rüzgar dayanımı, -40 ile 70°C çalışma sıcaklığı ve ±24 kV ESD/EMP koruması saha koşullarına uygunluğu destekler.
Öne Çıkan Özellikler:
- Değiştirilebilir horn anten: varsayılan 45°; opsiyonel 30°, 60° ve 90° horn seçenekleri.
- Tam metal, ekranlı radyo tabanı ve doğrudan horn beslemesi; tek butonla anten değişimi.
- airMAX TDMA protokolü ile PtMP istemci ve PtP bağlantı kullanımı; 100+ Mbps gerçek TCP/IP throughput.
- airOS, airView spektrum analizi ve UNMS mobil uygulama desteği.
- 1 x 10/100/1000 Ethernet portu, 24V passive PoE ve 6.5W maksimum güç tüketimi.
- 200 km/h rüzgar dayanımı, -40 ile 70°C çalışma sıcaklığı ve ±24 kV ESD/EMP koruması.
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | IS-M5 |
| Ürün Grubu | Ağ Donanımları |
| Ürün Tipi | Ekranlı airMAX CPE |
| Çalışma Frekansı (Worldwide) | 5150 - 5875 MHz |
| Çalışma Frekansı (USA U-NII-1) | 5150 - 5250 MHz |
| Çalışma Frekansı (USA U-NII-3) | 5725 - 5850 MHz |
| Çıkış Gücü | 24 dBm |
| Kazanç | 14 dBi |
| Hüzme Genişliği | 45° (varsayılan horn) |
| Anten | Değiştirilebilir horn anten |
| Ağ Arayüzü | 1 x 10/100/1000 Ethernet portu |
| İşlemci | MIPS 74 Kc |
| Bellek | 64 MB DDR2 |
| Maksimum Güç Tüketimi | 6.5 W |
| Güç Kaynağı | 24V, 0.5A Gigabit PoE adaptör |
| Güç Yöntemi | Passive PoE (Pairs 4, 5+; 7, 8 Return) |
| Boyutlar (Horn ile) | 174 x 174 x 150 mm |
| Boyutlar (Horn olmadan) | 131 x 131 x 65 mm |
| Ağırlık (Horn ile) | 725.7 g |
| Ağırlık (Horn olmadan) | 408.2 g |
| Montaj | Pole-Mount |
| Rüzgar Yükü | 36 N @ 200 km/h |
| Rüzgar Dayanımı | 200 km/h |
| ESD/EMP Koruma | ±24 kV Contact/Air |
| Çalışma Sıcaklığı | -40 to 70°C |
| Çalışma Nemi | 5 to 95% Noncondensing |
| Sertifikalar | FCC, IC, CE |
| LED | 1 x Power |
| Gerçek TCP/IP Throughput | 100+ Mbps |
