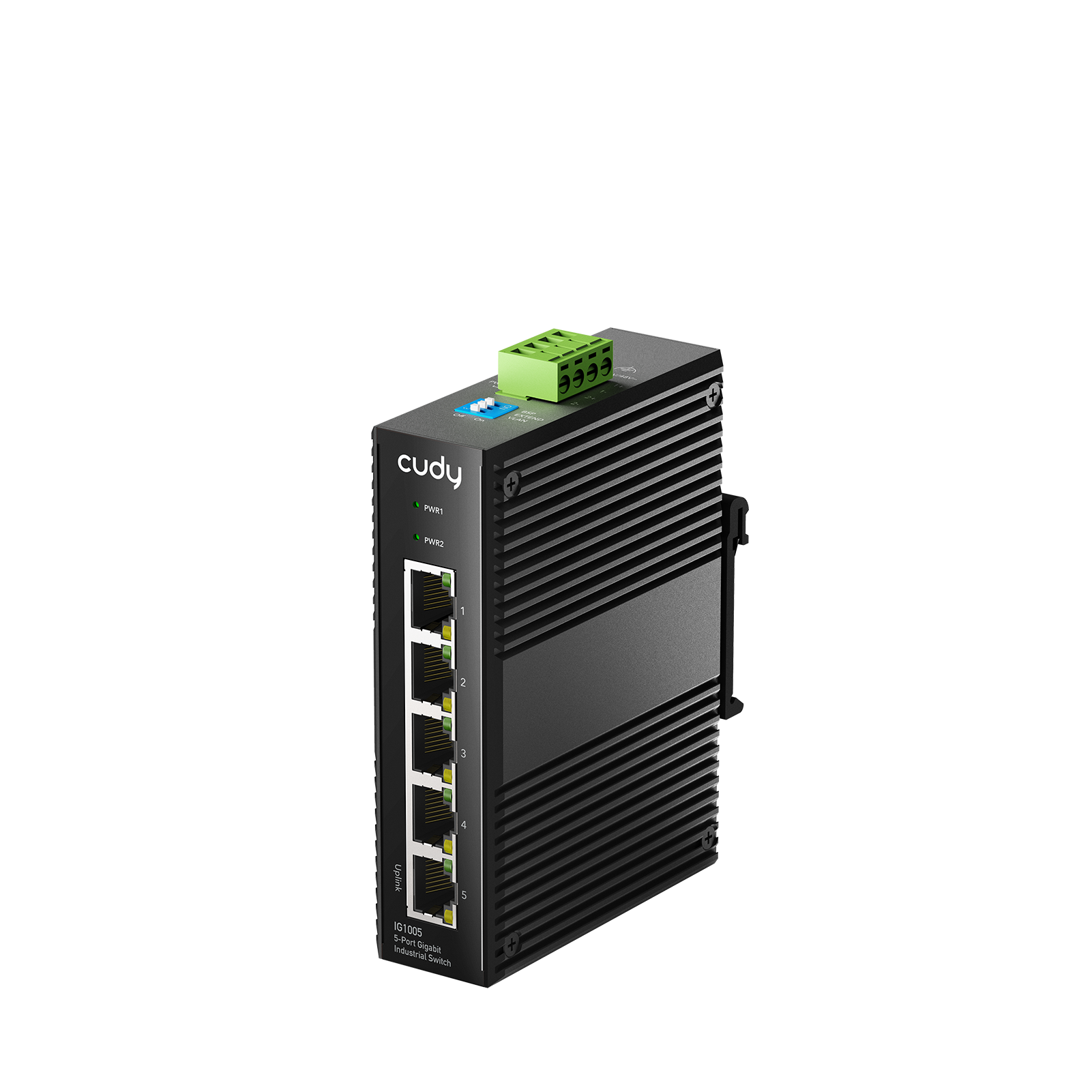

Cudy IG1005 - 5-Port Gigabit Industrial Switch
Cudy IG1005 5-Port Gigabit Endüstriyel Switch
Özet: Cudy IG1005, üretim sahası, ulaşım, denizcilik, petrol & gaz ve madencilik gibi zorlu endüstriyel ortamlarda 5 portlu Gigabit Ethernet bağlantısı sunmak için tasarlanmıştır.
Detaylı Açıklama: Cudy IG1005 2.0, zorlu endüstriyel ortamlarda 5 portlu Gigabit Ethernet bağlantısı sunan kompakt bir endüstriyel switch'tir. 5× GbE shielded RJ45 portu ±6kV surge dayanımı ile korunur; endüstriyel sınıf IC'ler ve ek soğutucu tasarımı, üretim, ulaşım, denizcilik, petrol & gaz ve madencilik gibi sahalarda uzun süreli kararlılık için bir araya getirilmiştir. Alüminyum gövde, dalga formlu soğutucu ve PCB üzerindeki ek montaj noktaları titreşime karşı yapısal sağlamlık sağlar.
Cihaz, 9.6–60V DC aralığında çift güç girişiyle beslenir; polarite ters bağlantı ve kısa devre koruması sunar. Maksimum güç tüketimi 2.0W, boşta 1.4W'dir. -40°C ~ 85°C çalışma sıcaklığı, IP40 koruma ve DIN-Rail montaj ile saha kabinlerinde ve zorlu ortamlarda kullanılabilir. Level 4 EMC, ESD, EFT, surge ve RS test seviyeleriyle güç ve Ethernet portları üzerinden gelen parazit ve darbelere karşı koruma sunar.
Anahtarlama tarafında 10 Gbps maksimum anahtarlama kapasitesi, 7.44 Mpps yönlendirme hızı, 8192 girişlik MAC adres tablosu, 9 KB jumbo frame ve 3 Mbit paket tamponu bulunur. 802.3i/u/ab ve 802.3x Flow Control desteklenir. VLAN, Extend ve Broadcast Storm Prevention fonksiyonları cihaz üzerindeki fiziksel butonlarla açılıp kapatılabilir; Extend Mode etkinleştirildiğinde #1~#4 portları Cat.5e veya üzeri kabloda 250 m'ye kadar 10 Mbps iletim sağlar.
Öne Çıkan Özellikler:
- 5× Gigabit RJ45 port, endüstriyel seviyede korumalı (shielded) ve ±6kV surge dayanımlı tasarım.
- -40°C ~ 85°C çalışma sıcaklığı, IP40 alüminyum gövde ve DIN-Rail montaj.
- Çift DC giriş (9.6–60V), polarite ters bağlantı ve kısa devre koruması.
- 10 Gbps anahtarlama kapasitesi, 7.44 Mpps yönlendirme hızı, 8192 MAC adres tablosu.
- VLAN, Extend ve Broadcast Storm Prevention için fiziksel On/Off butonları.
- Extend Mode ile #1~#4 portlarında Cat.5e veya üzeri kabloda 250 m'ye kadar 10 Mbps iletim.
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | CUDY |
| Model | IG1005 2.0 |
| Ürün Grubu | Endüstriyel Standart Switchler |
| Gigabit RJ45 Port Sayısı | 5 |
| RJ45 Koruması | Shielded, ±6kV surge resistant |
| Extend Mode Portları | #1~#4 |
| VLAN Mode Portları | #1~#4 |
| LED Göstergeleri | Power 1, Power 2, her Ethernet portu için Link/ACT |
| Fiziksel Butonlar | VLAN On/Off, Extend On/Off, Broadcast Storm Prevention On/Off |
| Maks. Bakır Hızı ve Mesafesi | Cat.3 veya üzeri: 100 m @ 10 Mbps; Cat.5 veya üzeri: 100 m @ 100 Mbps; Cat.5e veya üzeri: 100 m @ Gigabit; Cat.5e veya üzeri: 250 m @ 10 Mbps |
| Extend Mode Notu | 250 m iletim yalnızca Extend Mode etkinken #1~#4 portlarında kullanılabilir |
| MAC Adres Tablosu | 8192 |
| Maks. Anahtarlama Kapasitesi | 10 Gbps |
| Maks. Yönlendirme Hızı | 7.44 Mpps |
| Jumbo Frame | 9 KB |
| Paket Tamponu | 3 Mbit |
| Güç Giriş Tipi | 4-Pin Terminal Block |
| Güç Yöntemi | DC |
| Güç Yedekliliği | Dual Inputs |
| Güç Girişi | 9.6-60V⎓ |
| Maks. Güç Tüketimi | 2.0W |
| Boşta Güç Tüketimi | 1.4W |
| Polarite Ters Bağlantı Koruması | Var |
| Kısa Devre Koruması | Var |
| 802.3 Protokolleri | 802.3i 10BASE-T, 802.3u 100BASE-TX, 802.3ab 1000BASE-T, 802.3x Flow Control |
| Topraklama | Grounding Point |
| Güvenlik | IEC/EN 62368 |
| EMC | EN55032 Class A, EN55035 Class A |
| EMI | FCC 47 CFR Part 15B Class A |
| EMS | IEC/EN 61000-4-2 Level 4 ESD: Contact 8kV; Air 15kV; IEC/EN 61000-4-3 Level 4 RS: 80 MHz–1 GHz: 30 V/m; IEC/EN 61000-4-4 Level 4 EFT: Power 2kV; RJ45 4kV; IEC/EN 61000-4-5 Level 4 Surge: Power DM 2kV, CM 4kV; RJ45 CM 6kV; IEC/EN 61000-4-6 Level 3 CS: 10V; IEC/EN 61000-4-8 Level 5 PFMF; IEC/EN 61000-4-9 Level 5 PMF; IEC/EN 61000-4-10 Level 5 DOMF |
| Şok | IEC 60068-2-27 |
| Titreşim | IEC 60068-2-6 |
| Serbest Düşme | IEC 60068-2-32 |
| Çalışma Sıcaklığı | -40°C ~ 85°C |
| Saklama Sıcaklığı | -40°C ~ 85°C |
| Çalışma Nemi | %5 ~ %95 yoğuşmasız |
| Saklama Nemi | %5 ~ %95 yoğuşmasız |
| Boyutlar (Cihaz) | 33.5 × 86 × 118 mm |
| Montaj Alanı | 33.5 × 130 × 138 mm |
| Ürün Ağırlığı | 318.6 g |
| Gövde Malzemesi | Alüminyum |
| IP Koruma Sınıfı | IP40 |

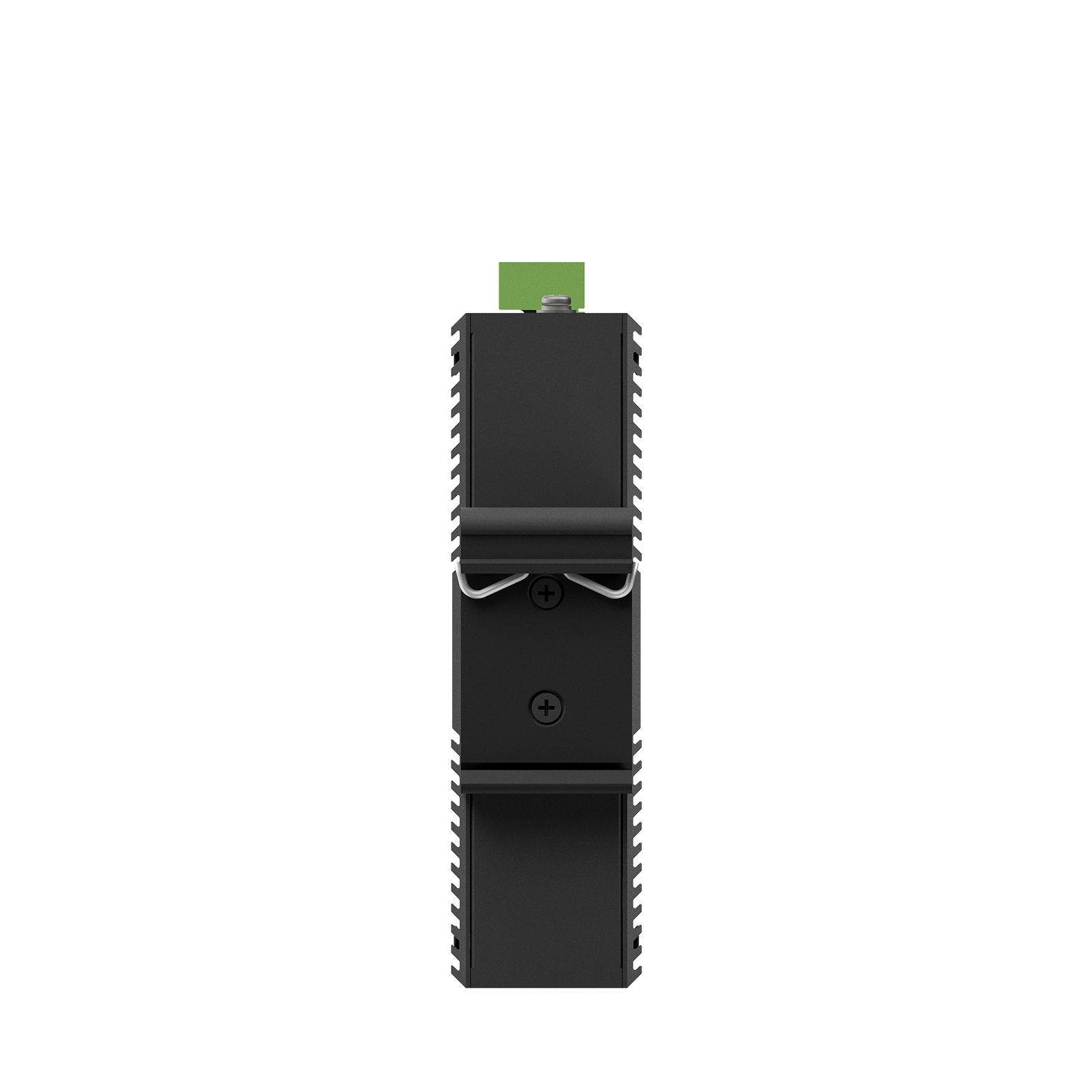

| Montaj | DIN-Rail |

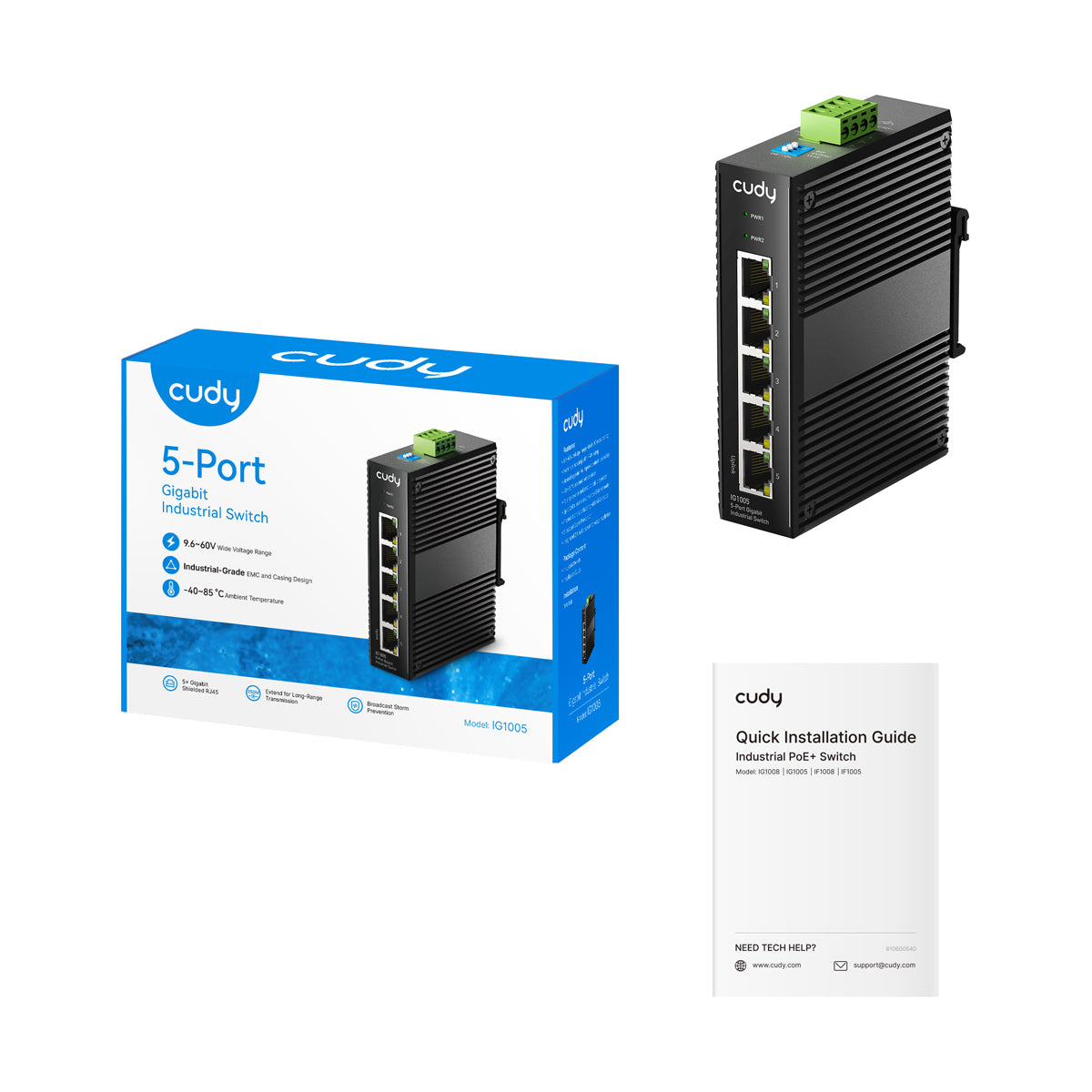

| Paket İçeriği | IG1005, Kurulum Kılavuzu |
| Perakende Paket Boyutu | 182 × 137 × 65 mm |
| Perakende Paket Ağırlığı | 441.0 g |
| Koli İçi Adet | 20 |
| Koli Net Ağırlığı | 8.8 kg |
| Koli Brüt Ağırlığı | 9.6 kg |
| Koli Boyutu | 38.8 × 34.8 × 29.8 cm |
