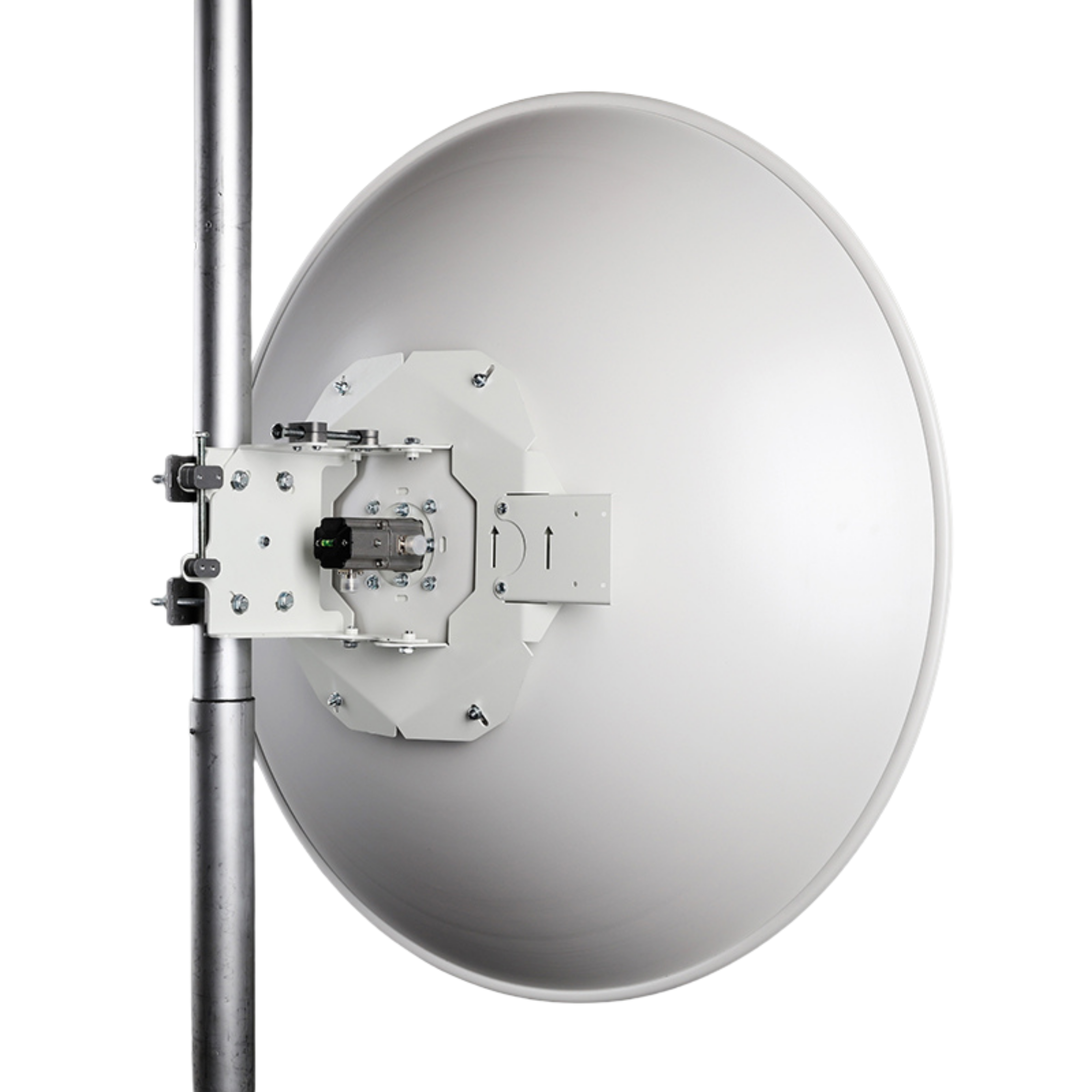

Deltalink ANT-5531N/6 GHZ Çift Polarizasyonlu Parabolik Çanak Anten

Özet:

Deltalink ANT-5531N, 4.8 – 6.1 GHz bandında 31 dBi kazanç sunan çift polarizasyonlu parabolik çanak anten olup WISP ve Point-to-Point backhaul kurulumlarında LOS koşullarında 30 km üzeri bağlantılar için tasarlanmıştır.

Detaylı Açıklama:

Deltalink ANT-5531N, yüksek verimli parabolik çanak reflektör yapısı ve çift polarizasyonlu besleme mimarisiyle orta ve uzun menzilli MIMO çözümleri için geliştirilmiştir. 4.8 – 6.1 GHz çalışma bandında 31 dBi kazanç sağlayan anten, özellikle LOS (görüş hattı) koşullarında 30 km üzeri PTP bağlantılarda yüksek throughput gerektiren wireless backhaul hatları için konumlandırılır.

Anten, dış ortam (outdoor) kurulumlar için tasarlanmıştır ve PTP, PTMP ile Mesh ağ topolojilerinde kullanılabilir. Çift polarizasyonlu yapısı, aynı çanak üzerinden iki bağımsız polarizasyon kanalının çalıştırılmasına imkân vererek MIMO akışlarının kullanılmasını destekler; bu da spektral verimliliği ve link bütçesi planlamasını doğrudan etkiler.

Pasif anten yapısı sayesinde saha tarafında aktif elektronik bileşen barındırmaz; radyo ünitesi ile birlikte çalışacak şekilde tasarlanmıştır. Üretici tarafından E ve H düzlemi ışıma paternleri, çapraz polarizasyon, port-port izolasyonu ve VSWR karakteristikleri 4800 – 6100 MHz (port-port izolasyonu için 4800 – 6700 MHz) bandında dokümante edilmiştir. Kurulum kılavuzu ve datasheet dokümanları üretici tarafından sağlanmaktadır.

Öne Çıkan Özellikler:

• 4.8 – 6.1 GHz çalışma bandında 31 dBi anten kazancı
• Çift polarizasyonlu (dual polarity) parabolik çanak yapı, MIMO uyumlu
• LOS koşullarında 30 km üzeri PTP bağlantılar için uygun
• PTP, PTMP ve Mesh ağlarında yüksek throughput'lu wireless backhaul kullanımı
• Dış ortam kurulumları için tasarlanmış anten gövdesi
• E/H düzlemi ışıma paterni, çapraz polarizasyon ve port-port izolasyonu karakterizasyonu

Teknik Özellikler:
