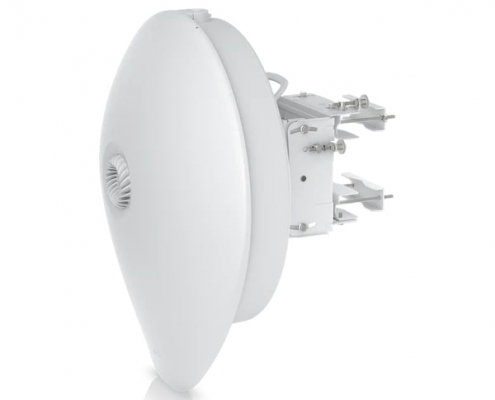

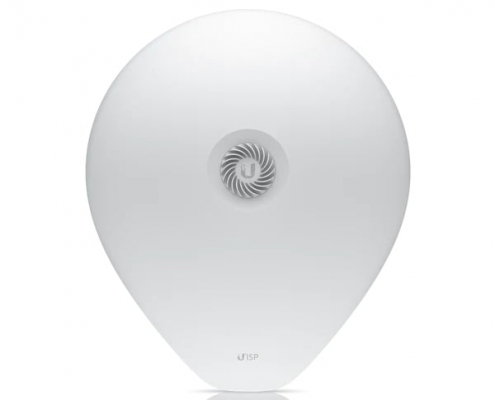

Ubiquiti airFiber 60 XR Ekstrem Menzil (AF60-XR)

Ubiquiti AF60-XR 60 GHz PtP Dış Ortam Radyo
Özet: Ubiquiti AF60-XR, WISP ve noktadan noktaya saha bağlantılarında 60 GHz bant üzerinden 2.5+ Gbps hız ve 15+ km menzil hedefleyen dış ortam radyosudur. PtP only çalışma modu ve entegre yedek 5 GHz RF yapısıyla uzun mesafeli backbone ve kampüs bağlantıları için konumlandırılır.
Detaylı Açıklama: AF60-XR, dört çekirdekli ARM Cortex-A53 1.4 GHz işlemci ve 1 GB DDR3L bellek ile airOS işletim sistemi üzerinde çalışır. Ağ arayüzü olarak 1 adet GbE RJ45 ve 1 adet 1/10G SFP+ portu sunar; güç tüketimi maksimum 24W ve dahili 48VDC 0.65A gigabit PoE adaptörü ile pasif PoE üzerinden beslenir. 60 GHz RF tarafında 2160/1080 MHz kanal bant genişliği, 16QAM/BPSK/QPSK modülasyon ve ±1° azimut/elevasyon hüzme genişliği tanımlıdır.
Yedek RF 5 GHz bandında 20/40/80 MHz kanal bant genişliği, 26 dBi anten kazancı ve ±7° hüzme genişliği ile desteklenir. IPX6 koruma, -40 ile 55°C çalışma sıcaklığı, 200 km/h rüzgarda 422 N rüzgar yükü ve galvaniz çelik montajla saha koşullarına uygunluk sağlar. Boyutlar 779 x 664 x 383 mm, ağırlık montajsız 8.6 kg ve montajlı 13 kg olarak belirtilmiştir.
airOS ile PtP only ve bridge mode çalışır; UISP, ping watchdog, NTP client, device discovery, anten hizalama, discovery utility, ping, trace route ve speed test araçlarını sunar. Yönetim, Bluetooth üzerinden UISP uygulamasıyla veya web arayüzüyle yapılabilir; minimum gereksinim modern web tarayıcı ya da iOS/Android akıllı telefondur.
Öne Çıkan Özellikler:
- 60 GHz PtP bağlantıda 2.5+ Gbps maksimum throughput ve 15+ km maksimum menzil
- 2160/1080 MHz kanal bant genişliği ve ±1° dar hüzme
- Yedek 5 GHz RF: 26 dBi anten kazancı, 20/40/80 MHz kanal bant genişliği
- 1 GbE RJ45 + 1 1/10G SFP+ ağ arayüzü
- Quad-core ARM Cortex-A53 1.4 GHz, 1 GB DDR3L ve airOS
- IPX6 gövde, -40 ile 55°C çalışma aralığı, pasif PoE
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Ubiquiti |
| Model | AF60-XR |
| Ürün Grubu | Dış Ortam Access Point |
| Çalışma Modu | PtP only |
| İşletim Sistemi | airOS |
| İşlemci | Quad-core ARM Cortex-A53 1.4 GHz |
| Bellek | DDR3L 1GB |
| Ağ Arayüzü | (1) GbE RJ45 port; (1) 1/10G SFP+ port |
| Maksimum Güç Tüketimi | 24W |
| Güç Yöntemi | Passive PoE 4-pairs (1, 2+; 3, 6-) (4, 5+; 7, 8-) veya 2-pairs (4, 5+; 7, 8-) |
| Güç Adaptörü | 48VDC, 0.65A gigabit PoE adaptör (dahil) |
| RF Bağlantılar | Dahili |
| Maksimum Throughput | 2.5+ Gbps |
| Maksimum Menzil | 15+ km |
| Şifreleme | WPA2-PSK (AES) |
| Çalışma Frekansı | 57 - 71 GHz (bölgesel düzenlemelere bağlı) |
| Kanal Bant Genişliği | 2160, 1080 MHz |
| Çalışma Kanalları | 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120 MHz (bölgesel düzenlemelere bağlı) |
| Modülasyon | 16QAM, BPSK, QPSK |
| Hüzme Genişliği | Azimut ±1°, Elevasyon ±1° |
| Yönetim Radyosu | 2400 - 2483.5 MHz |
| Elektriksel Downtilt | 0° |
| Yedek RF Çalışma Frekansı | US/CA U-NII-1 5150 - 5250 MHz; U-NII-3 5725 - 5850 MHz; Worldwide 5150 - 5875 MHz (bölgesel düzenlemelere bağlı) |
| Yedek RF Kanal Bant Genişliği | 20, 40, 80 MHz |
| Yedek RF Modülasyon | BPSK (½), QPSK (½), QPSK (¾), 16QAM (½), 16QAM (¾), 64QAM (2⁄3), 64QAM (¾), 64QAM (5⁄6), 256QAM (¾), 256QAM (5⁄6) |
| Yedek RF Anten Kazancı | 26 dBi |
| Yedek RF Hüzme Genişliği | Azimut ±7°, Elevasyon ±7° |
| Cross-pol İzolasyon | 14 dB |
| Yedek RF Elektriksel Downtilt | 0° |
| Boyutlar | 779 x 664 x 383 mm (30.7 x 26.1 x 15.1 in) |
| Ağırlık | Montajsız 8.6 kg (19 lb); montajlı 13 kg (28.7 lb) |
| Gövde Malzemeleri | UV stabilize polikarbonat, çelik |
| Montaj Malzemesi | Galvaniz çelik |

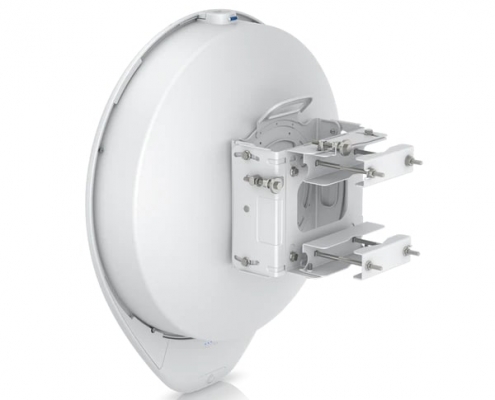

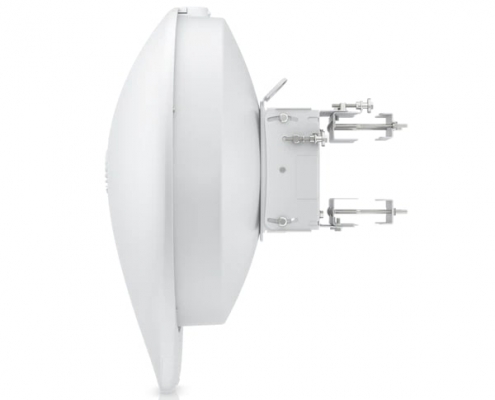

| Montaj | Hassas hizalama kiti (dahil) |
| Direk Uyumluluğu | Ø40 - 80 mm (Ø1.5 - 3.15 in) boru dış çapı |
| Rüzgar Yükü | 200 km/h'de 422 N (125 mph'de 94.86 lbf) |
| Koruma Sınıfı | IPX6 |
| Çalışma Sıcaklığı | -40 - 55°C (-40 - 131°F) |
| Çalışma Nemi | %5 - 95 yoğuşmasız |
| Sertifikalar | FCC, IC, CE |
| Buton | Fabrika sıfırlama |
| LED'ler | Power, Ethernet, GPS, link |
| Ubiquiti Özel Özellikler | Entegre 60 GHz radyo, discovery protocol, Wave technology |
| Servisler | UISP, ping watchdog, NTP client, device discovery |
| Araçlar | Anten hizalama, discovery utility, ping, trace route, speed test |
| Ağ Modu | Bridge mode |
| Yazılım Yönetimi | UISP uygulaması üzerinden Bluetooth yönetimi; WEB UI |
| Minimum Yazılım Gereksinimi | Modern web tarayıcı veya iOS/Android akıllı telefon |
